Hali halo,
ich möchte hier unsere Rakete Revolution² vorstellen, den wir in einem Kraftakt von nur einer Woche für den aktuellen VDI Wettbewerb gebaut haben. Leider ist es ein Prototyp, da die ganze Rakete *zensiert* ist. Da der Wettbewerb aber erst am Samstag stattfindet, gibts noch keine genauen Daten. Aber da man in quasi zwei Tagen nichts mehr auf die Beine stellen kann, gibts trotzdem ein Video.

Ab Montag nachmittag gibts dann genaueres zu der Rakete.

Ich stelle gerade fest, das 1,8 megabyte zuviel sind *grml*

Geändert von TheFinalLoser am 03. Mai 2007 um 23:23

Ich hab das Video bei Youtube hochgeladen, aber leider dauert das wohl noch ein paar Stunden bis es im Suchindex und mit Direktlink verfügbar ist.

Dann beschreibe ich halt mit blumigen Worten die Funktionsweise. Die Rakete besticht durch ihr unorthodoxes Bergesystem. Sie ist etwa 80cm Lang und ist aus 1L Mezzo Mix Flaschen SST gefertigt. Am Fuße der Rakete sind drei Rotorblätter angebracht, die die Rakete, nachdem sie den Gipfelpunkt erreicht hat, wie einen Flugsamen langsam zu Boden gleiten lassen.

edit: Revolution² - Jungfernflug

Geändert von TheFinalLoser am 03. Mai 2007 um 23:46

HI!

Cooles Teil und super Flug, soweit auf dem Video bei YouTube zu erkennen ;-)
; ich plane derzeit ähnliches.
Dazu habe ich auch gestern diesen: http://www.raketenmodellbau.org/forum?action=viewthread&page=1&threadid=7574
Thread eröffnet (Vor diesem hier ;-), also nix geklaut^^) und es wäre ganz nett falls du da evtl. ein paar der Fragen aufgreifen könntest, z.B. das Auslösen deiner Rotorblätter.

ABER freilich erst nachdem du deinen Wettbewerb gewonnen hast , es soll dir ja keiner was klauen.
Wie gesagt, ich finde das System genial und wenn du uns bei dem ein oder anderen Problem "unter die Arme greifen" könntest, wäre das

deswegen gebe ich ja hier an

also, die flügel sind bei uns an der FH aus kohlefaser gebacken worden, und haben ein "erratenes" Profil. Sie sind mit Schanieren an der Rakete angebracht, und zwar unten, und werden durch den Windwiederstand ausgelöst. Gleichzeitig hat sich unser kühnster Traum bewahrheitet, und die Rakete braucht kein zusätzliches Leitwerk. Auf dem Video ist es eher schlecht zu sehn, aber auch wir benutzen drei Flügel. Unsere inspiration kam auch von dem Helirocket Video.

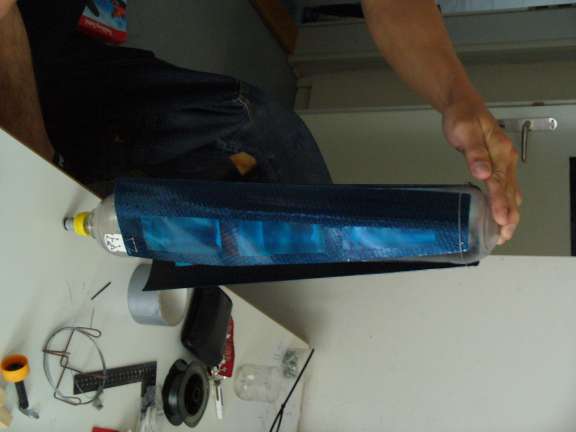

Hier ein Bild von der teilassemblierten Rakete. Detailierter Fotos gibt es ab Montag.

Hi,

ihr könnt Dateien größer 1MB auch ins Archiv packen.

Gruß

Neil

Hi,

Interessant, dass (bei euch) kein Leitwerk mehr benötigt wird.

Warum genau habt ihr den Rotor "falschrum" befestigt? Oder liege ich damit falsch?
Und was ist ein erratenes Profil? Habt ihr einfach irgendwie gegossen, befestigt und gehofft?

Empirische Versuche mit einem
Papier-Hubschrauber
haben uns dazu bewegt die Flügel so anzubringen. (einfach basteln und testen, die Physikformeln haben wir auch nich benutzt)

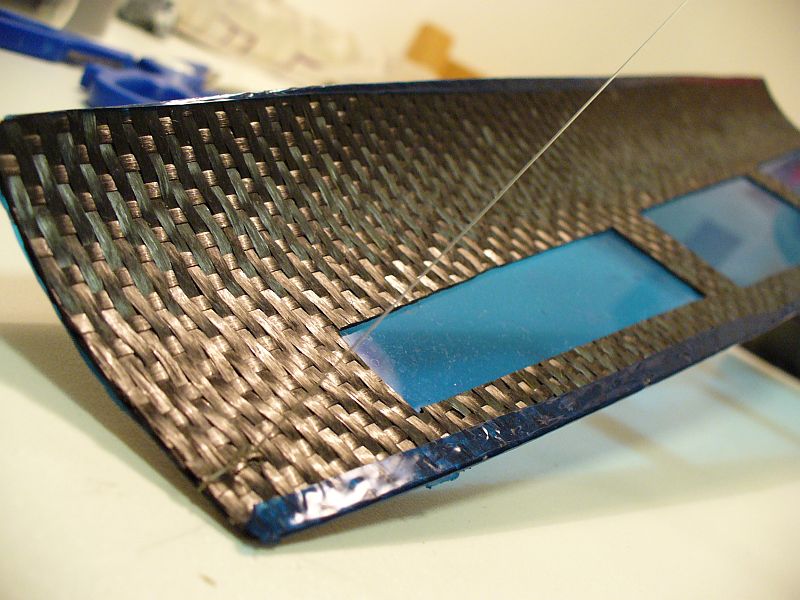

Das erratene Profil ist auf dem Papier mit Zirkel und bleistift entstanden, unsere Schablone war ein 160x550x1,5mm Blech, wovon 80mm mit R55 gewalzt waren und die anderen 80 mm nicht. wir haben einfach Kohlefasermatten hineingelegt und gebacken (Vorimprägnierte Matten von der FH) danach haben wir die Flügel mit der Metallsäge zugeschnitten. Ganz am Schluß haben wir zur Gewichtseinsparung mit der DremelSchneidscheibe Fenster hineingesägt . Bespannt ist das ganze mit Bügelfolie aus dem Modellbauladen. Die Schaniere sind übrigens auch daher(10Stk etwa 4€)

Wir sind leider nur vierter geworden, denn die Rakete wurde nur mit 4 bar geflogen, und sie wiegt leider zu viel (400 Gramm Leermasse). Es herschten starke Böen vor, und da haben wir auch den ersten Nachteil des Fehlens eines Leitwerkes bemerkt. Bei starken Querböen gibt es einen Insabilen Flug, was unsere Steuerelektronik (ein Nachbau des Dentamag) dazu bewog, die Flügel früher zu öffnen. (Ich muss nich erwähnen wie abträglich das für die Flugzeit ist )

Detailierte Fotos gibt es erst Dienstag, da komme ich an meine Kamera dran. Einfach die Stellen für Detailfotos schonmal wünschen.

Schade dass es nur für den 4. Platz gereicht hat, das System hätte mehr verdient;-) (Schaut einfach geil aus auf dem Video)


Wenn möglich hätte ich görn Bilder von dem Scharnier (Wie habt ihr das an der Rakete befestigt?) und eurem "Auslösemechanismus".

Ich denke ich schau da auch mla in sonen Modellbauladen, denn die Scharniere beim Hörnchenmarkt waren reichlich untauglich...

Hat es besondere Vorteile die Rotorblätter "falschrum" zu befestigen Ich hätte die nähmlich spontan an das obere Ende geklatscht, damit sie sozusagen runterhängen... Und dann evtl. die Technik mit der Feder, die find ich nähmlich gut ;-)

Naja ich konstruir grad so nebenbei an "meinem" System, wenns fertig ist (und hoffentlich funktioniert ;-) ) werd ich ein paar Bilder&Co posten


Grüße,
Michael

So es hat länger gedauert als geplant, dafür haben wir die Rakete auf ner Pressevorführung kaputt geflogen, und sind in der Weltbewegenden Zeitung "Lübecker Nachrichten"
Hier der Zeitungsartikel:

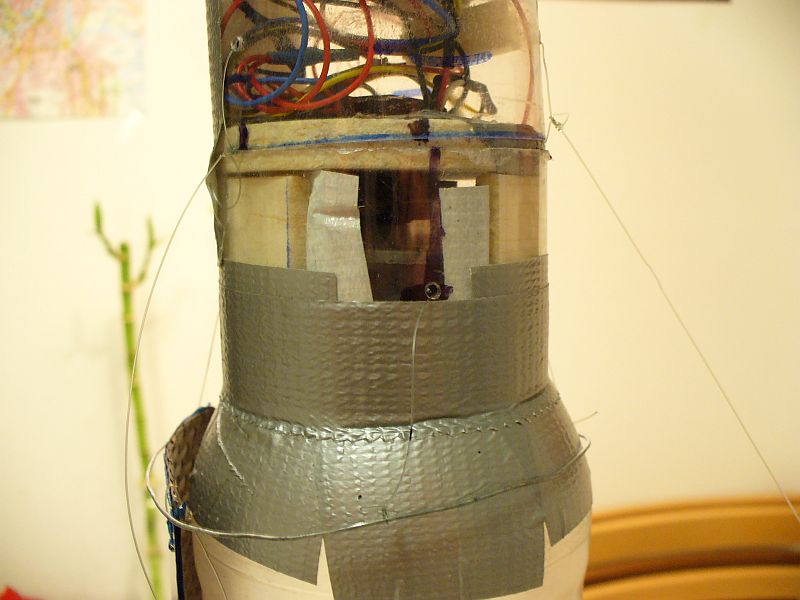

Jetzt kommen ein paar Bilder der Aufhängung:

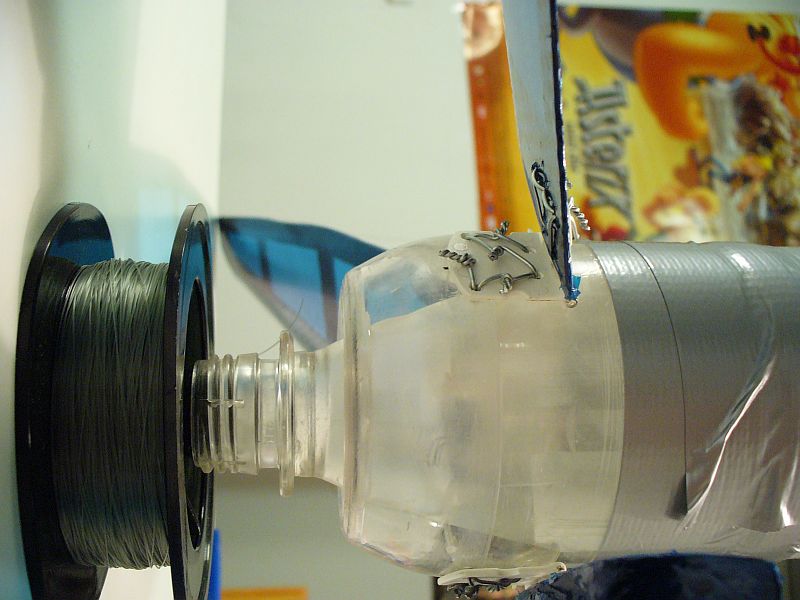

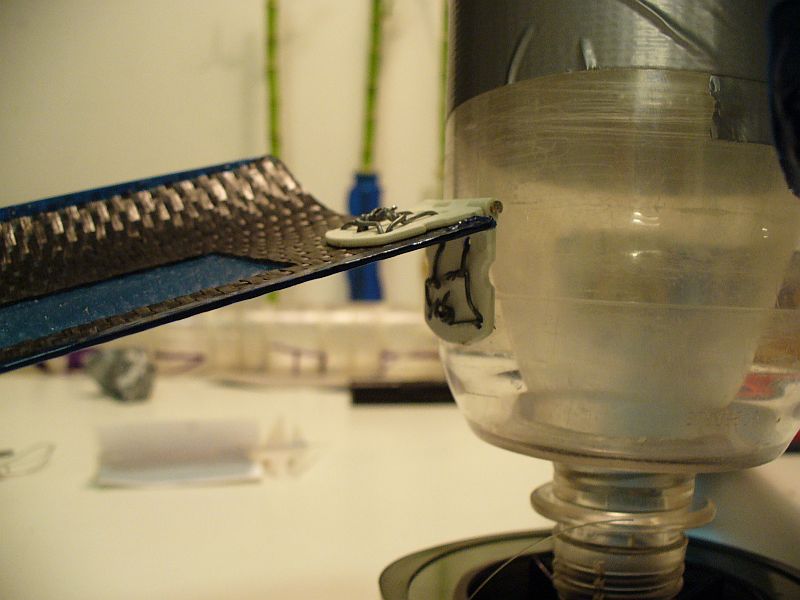

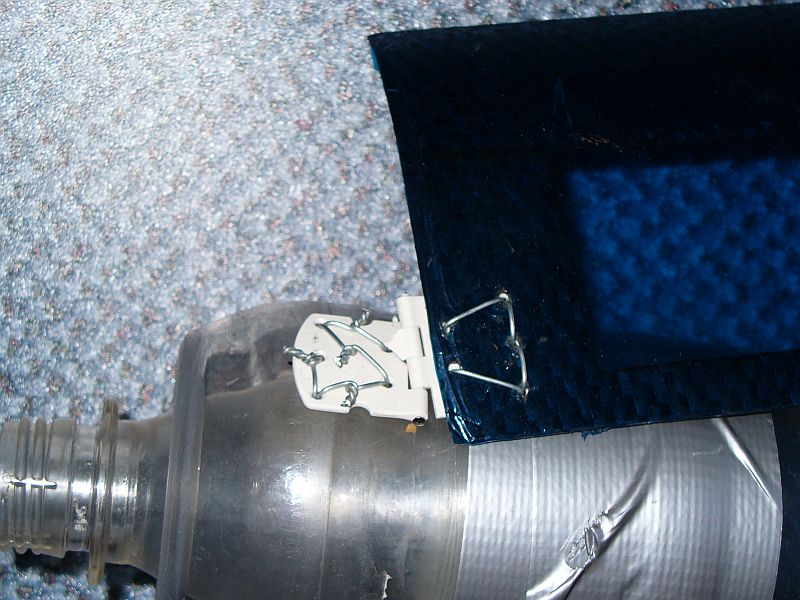

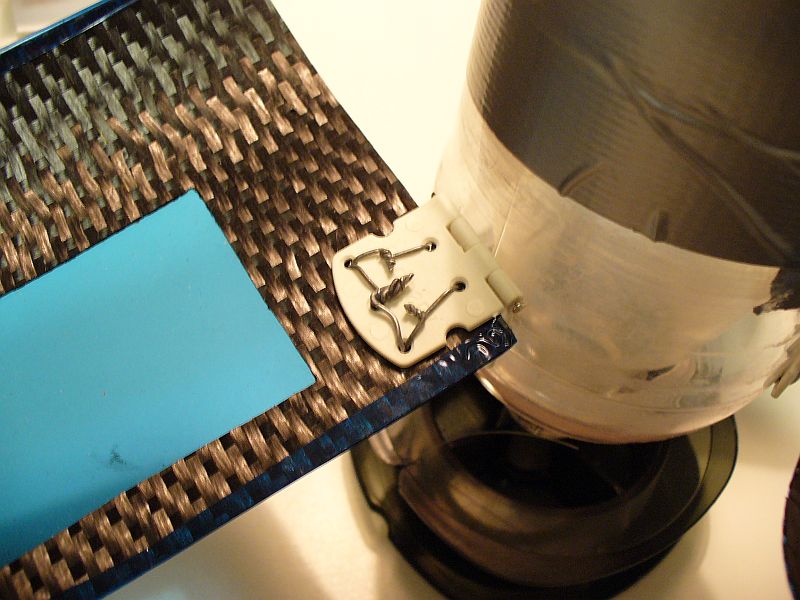

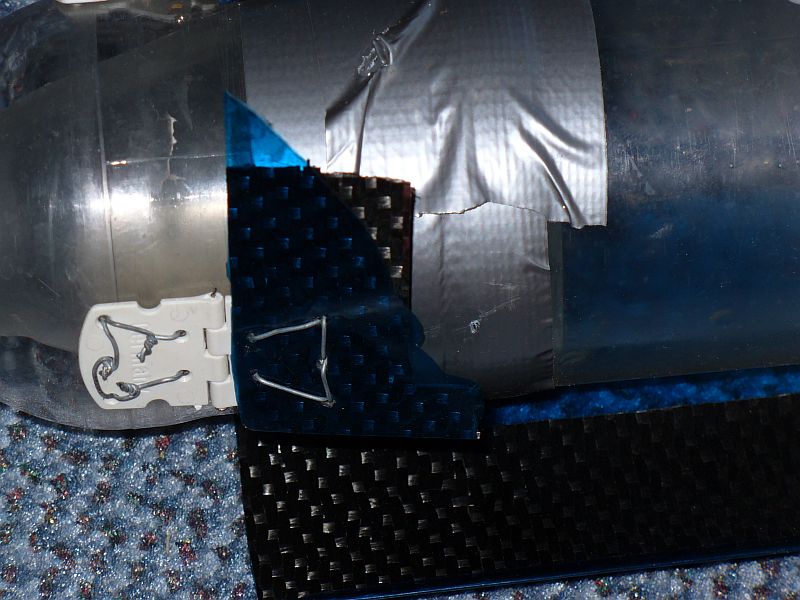

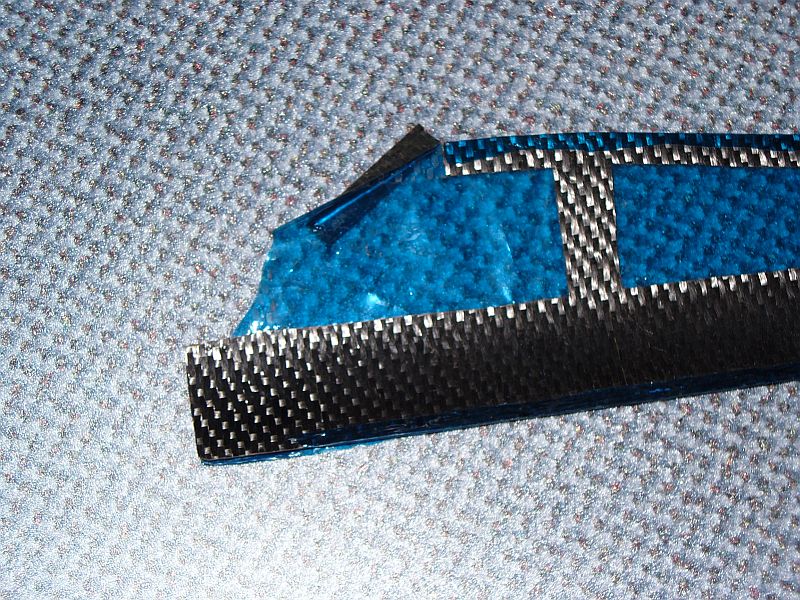

Man sieht das wir das Schanier mit Draht befestigt haben. Wir haben auf das hintere Ende der Flasche einen aufgedrehten Flaschenboden getapet in den wir die Bohrungen eingebracht haben. Wir haben leider ein Problem mit den Schanieren, sie halsten den Aufprall nicht so ganz aus. beim presseflug ist uns die Rakete dann auch vollends kaputt gegangen, ein Rotorblatt ist zerbrochen.





Die weitere Planung sieht vor, das wir den Baugleichen Ersatzflügel installieren, und dann Versuche für eine vergrößerte Version starten. Kritikpunkte an unserem Design sind:

-Landung: Die Flügel schlagen in den Boden
-Gewicht: Die Nutzlast ist viel zu schwer, Schwerpunkt nach vorne schieben um Seitenwindstabilität zu erhöhen.
-Schaniere: Wechsel dauert Lange, brechen Schnell
-Rotorblätter: Durchrechnen der gefärdeten Querschnitte, Optimierung des Profiles, Runde Ecken in den Aussparungen. Evtl. Laserzuschnitt, und nur 2 Flügel nehmen, Flügelfläche vergrößern... etc.
-Schub: Volumen und Druck erhöhen auf Profi umsteigen.
-Cw Wert: Windkanaltest von Rakete und Rotorblättern, wenn möglich.

Wir haben auch eine 1,5L Mezzomix in den Windkanal gehängt, und den Cw-Wert bei mehreren Geschwindigkeiten mit und ohne Spitze bestimmt. Die daten kommen noch nach.
