Edit by MarkusJ:

Hallo,

hier wird über den Baufortschritt und Verbesserungen über den Rogallo-Flügel Diskutiert.
hier geht es zum Baufortschrittsthema.

mfg
Michael

------ Originalpost aus dem Baubericht-Thread ------


Hi!

Sieht doch schon super aus!
Gut ist auch, dass die schwere Mechanik nachher sehr weit vorne ist -->Schwerpunkt.
Bei der Rakete nachher ist es dann wichtig, dass der Flügel einen Anstellwinkel bekommt, sonst flattert der nur schön im immer größer werdenden Fahrtwind wink ...

Vielleicht sind die Klötzchen noch etwas zu kurz, um die Hebelwirkungen aufzunehmen.
Ist das Gelenk auch unter Belastungen einigermaßen leichtgängig?

Viele Raketengrüße
Oliver

Geändert von MarkusJ am 08. November 2007 um 15:37


Je mehr Käse, desto mehr Löcher.
Je mehr Löcher, desto weniger Käse.
Also: Je mehr Käse, desto weniger Käse.
michael123

PU-Meister

Registriert seit: Apr 2007

Wohnort: Kissing

Verein: Alleinstarter Kissing .eV

Beiträge: 429

Status: Offline

Beitrag 131989 , Rogallo-Flügel - ein neues Bergungssystem Diskussion [Alter Beitrag08. November 2007 um 14:43]

[Melden] Profil von michael123 anzeigen    michael123 eine private Nachricht schicken   michael123 besitzt keine Homepage    Mehr Beiträge von michael123 finden

Hallo,

hier wird über den Baufortschritt und Verbesserungen über den Rogallo-Flügel Diskutiert.
hier geht es zum Baufortschrittsthema.

mfg
Michael

Bitte tut mir den Gefallen und Nutzt die Suchfunktion des Forums, alle Artikel des Forums. Es ist hilfreich und lässt nicht so schnell andere wirklich interessante Topics in die Tiefen rutschen, nur weil ihr eine Frage habt, die schon 1000 mal besprochen wurde.
robby2001

Gardena Master of Rocketry


Moderator

robby2001

Registriert seit: Jan 2004

Wohnort: Osnabrück

Verein:

Beiträge: 2087

Status: Offline

Beitrag 131998 [Alter Beitrag08. November 2007 um 17:51]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

Moin!

Das sieht schon gut aus. Bei der flugfähigen Version wirst du aber andere Materialien verwenden
müssen. Da kann ich wärmstens sämtliche Dinge aus dem Drachenbau empehlen, die sind wie
gemacht dafür. Und Kohlefaserstangen sind echt nicht mehr teuer.

Bei der Flugversion wirst du ausserdem noch dafür sorgen müssen, dass die Rakete nach dem
parabelförmigen Flug in einen Gleitflug übergeht und nicht mit flatterndem Segel wieder zu Boden
stürzt. Mit der Verschiebung des Schwerpunkts wirst du das nicht verhindern können.
Man muss aerodynamische Hilfen installieren.

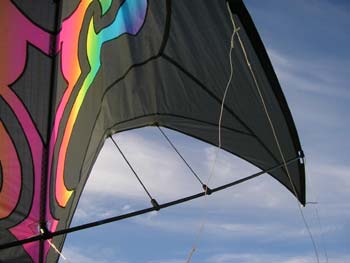

Im Drachenbau sind das die sogenannten stand offs:


Auch bei Hängegleitern gibt es solche Hilfen, ohne die ein Hängegleiter lebensgefährlich zu
fliegen wäre.

Du könntest doch das Segel mit einer klappbaren Querspreize versehen. Die wirst du sicher
brauchen, denn eine Befestigung nur vorne wird bei einem größeren Segel wahrscheinlich nicht
reichen. Von dieser Querspreize aus könntest du dann die stand offs an die hintere Flügelkante
laufen lassen und diese dadurch nach oben aufstellen.

Gruß Robert

Geändert von robby2001 am 08. November 2007 um 18:00

michael123

PU-Meister

Registriert seit: Apr 2007

Wohnort: Kissing

Verein: Alleinstarter Kissing .eV

Beiträge: 429

Status: Offline

Beitrag 132022 [Alter Beitrag09. November 2007 um 14:11]

[Melden] Profil von michael123 anzeigen    michael123 eine private Nachricht schicken   michael123 besitzt keine Homepage    Mehr Beiträge von michael123 finden

Hallo,

Zitat:
Original geschrieben von wolke
Gut ist auch, dass die schwere Mechanik nachher sehr weit vorne ist -->Schwerpunkt.



Die Mechanik soll später sehr sehr leicht sein. Ich denke da an ein Kohlefasergerüst.


Zitat:
Original geschrieben von wolke
Bei der Rakete nachher ist es dann wichtig, dass der Flügel einen Anstellwinkel bekommt, sonst flattert der nur schön im immer größer werdenden Fahrtwind wink ...



Das ist mir schon klar. Ich bin auch gerade dabei mir dazu gedanken zu machen wie ich es am besten machen soll. Hab da auch schon eine Idee.


Zitat:
Original geschrieben von wolke
Vielleicht sind die Klötzchen noch etwas zu kurz, um die Hebelwirkungen aufzunehmen.
Ist das Gelenk auch unter Belastungen einigermaßen leichtgängig?



Ey das ist ein Prototyp. Der dient nur zum Testen ob es auch funktioniert. Das Teil ist in 1 Stunde entstanden. Einfach ein paar Holzreste zusammengschustert.
Ja, das Gelenkt ist leichtgängig(ist ein einfacher Nagel)


Zitat:
Original geschrieben von robby2001
Bei der flugfähigen Version wirst du aber andere Materialien verwenden
müssen. Da kann ich wärmstens sämtliche Dinge aus dem Drachenbau empehlen, die sind wie
gemacht dafür. Und Kohlefaserstangen sind echt nicht mehr teuer.



Mittwoch komm ich an einem Drachenbauladen vorbei. Werde dann dort mal schauen.


Zitat:
Original geschrieben von robby2001
Bei der Flugversion wirst du ausserdem noch dafür sorgen müssen, dass die Rakete nach dem
parabelförmigen Flug in einen Gleitflug übergeht und nicht mit flatterndem Segel wieder zu Boden
stürzt.



Eigentlich ist ein Parabelförmiger Flug gepant. Sondern ein senkrechter Start. Das ganze soll dann da oben Automatisch ablaufen. OHNE eingriffe von der Erde.


Zitat:
Original geschrieben von robby2001
Du könntest doch das Segel mit einer klappbaren Querspreize versehen. Die wirst du sicher
brauchen, denn eine Befestigung nur vorne wird bei einem größeren Segel wahrscheinlich nicht
reichen. Von dieser Querspreize aus könntest du dann die stand offs an die hintere Flügelkante
laufen lassen und diese dadurch nach oben aufstellen.



Das Verstehe ich nicht so wirklich wie du es meinst. Vielleicht wäre da ein Bild bzw. Skizze hilfreich.
Wenn es aber so ist wie ich meine (also das was auch schon auf deinem Bild zu sehen ist) dann werde ich es auf jeden Fall brauchen, da schon bereits bei dem Kleinem Flügel Vorne (an der Spitze) eine Große Spannung und hinten (auf der Breiten Seite) So gut wie keine Spannung ist. Das ganze wird aber dann relativ Schwer zu realisieren sein, da es ja dann ein sehr komplizierter Mechanismus wird. Es sei denn ich versuche es von vorne (Spitzt) mit Stangen die bis nach hinten gehen zu spannen. Die wird aber dann sicher zu Gewichtsungunsten sein.



mfg
Michael

Bitte tut mir den Gefallen und Nutzt die Suchfunktion des Forums, alle Artikel des Forums. Es ist hilfreich und lässt nicht so schnell andere wirklich interessante Topics in die Tiefen rutschen, nur weil ihr eine Frage habt, die schon 1000 mal besprochen wurde.
robby2001

Gardena Master of Rocketry


Moderator

robby2001

Registriert seit: Jan 2004

Wohnort: Osnabrück

Verein:

Beiträge: 2087

Status: Offline

Beitrag 132059 [Alter Beitrag10. November 2007 um 09:39]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

Moin

Diese Vorspannung bzw. das Ausstellen der Flügel ist sehr wichtig.

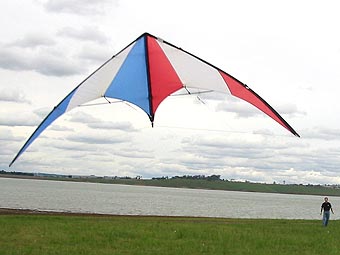

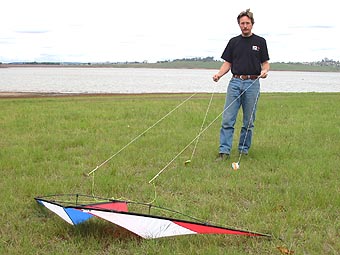

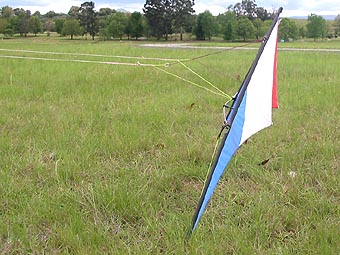

Hier nochmal ein Beispiel an einem Drachen:

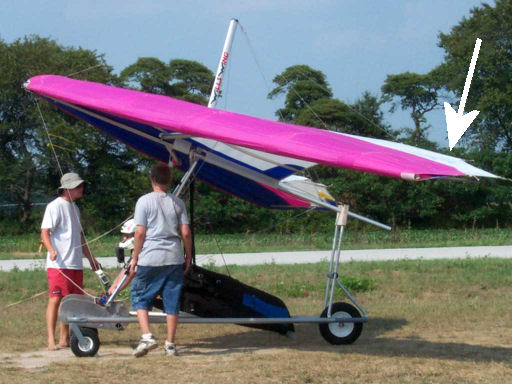

Wie man sieht, wird die hintere Kante nach oben/hinten hochgedrückt. Dasselbe kann man bei
einem Hängegleiter sehen:



Diese Massnahmen dienen dazu, dem Flügel ein Drehmoment um die Querachse mitzugeben.
Das dient zum Herstellen einer stabilen Fluglage aus dem Sturzflug heraus.
Man hat bei Hängegleitern nämlich irgendwann mal festgestellt, dass der Pilot nicht in der
Lage war, den Gleiter aus einem Sturzflug bzw. einem Parabelflug heraus abzufangen.
Das liegt im Prinzip daran, dass ein Rogalloflügel durch Schwerpunktverlagerung gesteuert wird
und da im schwerelosen Flug dieser nicht wirksam ist, kann der Flügel nicht mehr kontrolliert
werden.
Bei den Hängegleitern gab´s am Anfang viele tötliche Abstürze, bis man das bemerkte,

Bei der Rakete ist das ja nicht anders. Sie muss auch aus einer parabelförmigen Flugbahn (jede
Flugkurve ist eine Parabel!) bzw. einem Sturzflug heraus abgefangen werden.
Daher sind solche Massnahmen auch bei deinem Gleiter notwendig.

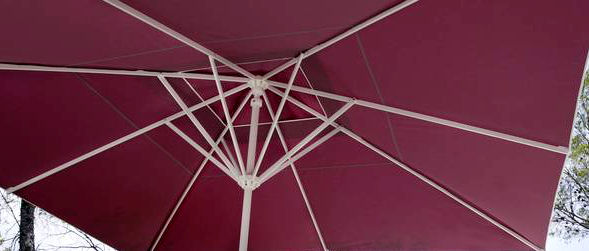

Die Klappmechanik mit der Spreize würde ich an deiner Stelle mal bei einem Sonnenschirm
abkupfern. Ist aber recht leicht zu realisieren, denke ich.


Vielleicht kannst du ja erst einmal so ein klappbares Segel bauen und dann den Druckkörper
darunter befestigen.

Gruß Robert
michael123

PU-Meister

Registriert seit: Apr 2007

Wohnort: Kissing

Verein: Alleinstarter Kissing .eV

Beiträge: 429

Status: Offline

Beitrag 132061 [Alter Beitrag10. November 2007 um 10:28]

[Melden] Profil von michael123 anzeigen    michael123 eine private Nachricht schicken   michael123 besitzt keine Homepage    Mehr Beiträge von michael123 finden

Hallo,

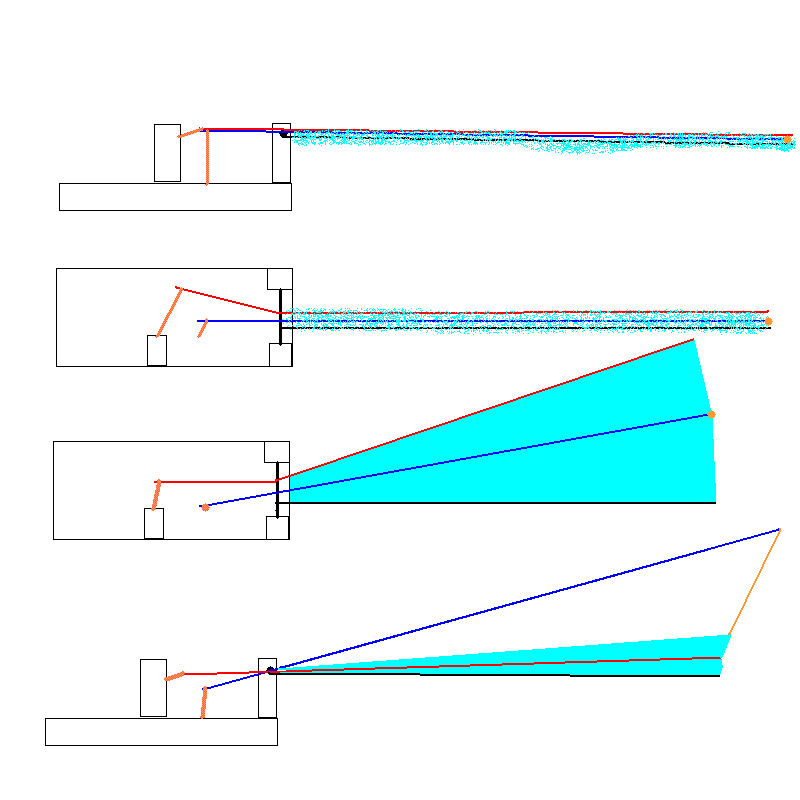

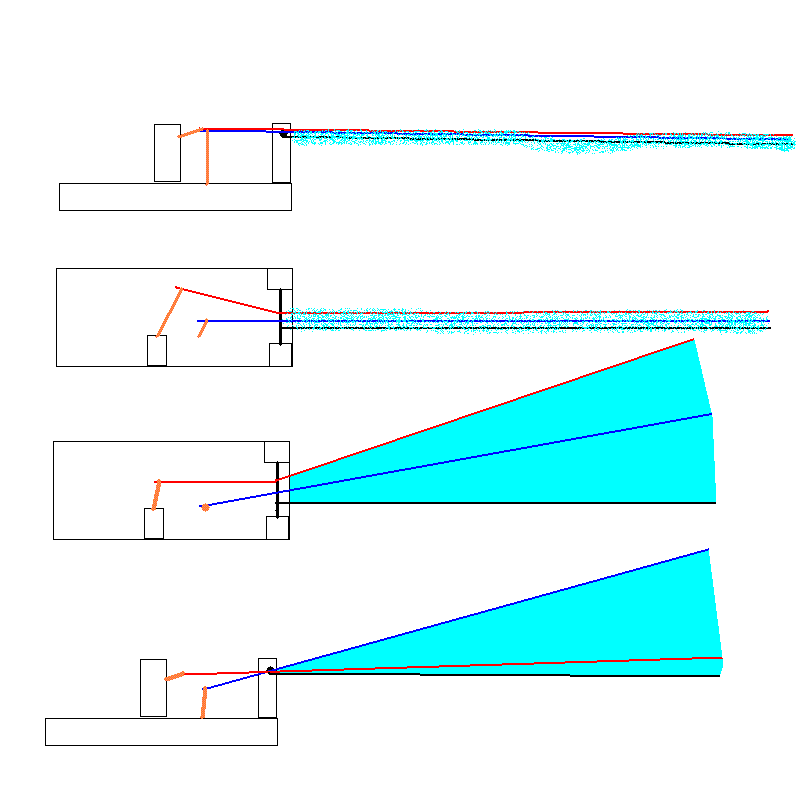

neue Idee:

oder so:


Damit wäre das Problem welches Robby angesprochen hat behoben.

Ich habe da jetzt aber noch ein Problem:
Wo sollte bei einem Rogallo-Flügel der Schwerpunkt und der Druckpunkt am besten liegen? Und welche Neigung sollte der Flügel am besten haben?

mfg
Michael

Bitte tut mir den Gefallen und Nutzt die Suchfunktion des Forums, alle Artikel des Forums. Es ist hilfreich und lässt nicht so schnell andere wirklich interessante Topics in die Tiefen rutschen, nur weil ihr eine Frage habt, die schon 1000 mal besprochen wurde.
robby2001

Gardena Master of Rocketry


Moderator

robby2001

Registriert seit: Jan 2004

Wohnort: Osnabrück

Verein:

Beiträge: 2087

Status: Offline

Beitrag 132065 [Alter Beitrag10. November 2007 um 12:14]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

Jep, so könnte es klappen.

Bezüglich Druckpunkt und Schwerpunkt würde ich das an deiner Stelle einfach austesten.
Am besten, man macht erstmal Gleitversuche um alles zu trimmen und danach
Flüge unter Druck.
So hab ich´s bei meinem Gleiter auch gemacht.

Gruß Robert
michael123

PU-Meister

Registriert seit: Apr 2007

Wohnort: Kissing

Verein: Alleinstarter Kissing .eV

Beiträge: 429

Status: Offline

Beitrag 132239 [Alter Beitrag14. November 2007 um 18:01]

[Melden] Profil von michael123 anzeigen    michael123 eine private Nachricht schicken   michael123 besitzt keine Homepage    Mehr Beiträge von michael123 finden

Hallo,

war heute im Drachenbauladen. Und habe mich mal nach Preisen für CFK-Stäbe erkundigt.
Zitat:
Original geschrieben von robby2001

Da kann ich wärmstens sämtliche Dinge aus dem Drachenbau empehlen, die sind wie
gemacht dafür. Und Kohlefaserstangen sind echt nicht mehr teuer.




Ich kann da jetzt nicht mehr deine Meinung Teilen. Bei mir Kostet der 1,5m lange 5mm Durchmesser Vollstab satte 6,90€ Wenn ich davon auch noch 6Stück brauche dann wirds echt sehr Teuer. (1m langs Stäbe hatte er nicht)
Vielleicht kannst du mal deine Bezugsquellen mir geben bzw. vielleicht mir welche besorgen, da es so ausschaut als kommst du aus dem Drachbaugeschäft (Dein Wissen sagt mir das)

mfg
Michael

Bitte tut mir den Gefallen und Nutzt die Suchfunktion des Forums, alle Artikel des Forums. Es ist hilfreich und lässt nicht so schnell andere wirklich interessante Topics in die Tiefen rutschen, nur weil ihr eine Frage habt, die schon 1000 mal besprochen wurde.
Poohvogel

PU-Meister

Poohvogel

Registriert seit: Mär 2007

Wohnort: Beckingen(Saarland)-es kann nur eines geben !

Verein: PaSo RoketClub neV/ Raketenclub Hanau

Beiträge: 325

Status: Offline

Beitrag 132337 [Alter Beitrag16. November 2007 um 21:45]

[Melden] Profil von Poohvogel anzeigen    Poohvogel eine private Nachricht schicken   Poohvogel besitzt keine Homepage    Mehr Beiträge von Poohvogel finden

Hi Michael
Zu CFK-Stäbe: Wenns nicht unbedingt Kohlefaser und nen Vollstab sein muss und Glasfieberstäbe
reichen würden,sage ich mal, schau mal bei Aldi,Lidl,Penny usw vorbei wenn die Drachen im Angebot haben - gibts so ab ca: 1 Euro.Wenn du den Drachen demontierst hast du mindesten 3 Glasfieberstangen mit Durchmesser 5mm und einer Länge von ca. 0,80 bis 1,20 m. Wäre eine günstige Alternative.

Gruß Uwe


Was nennen die Menschen am liebsten dumm? Das Gescheite, das sie nicht verstehen.

Eines Tages wird man offiziell zugeben müssen, daß das, was wir "Wirklichkeit" getauft haben, eine noch größere Illusion ist als die Welt des Traumes.

Das Weltall ist ein Kreis, dessen Mittelpunkt überall, dessen Umfang nirgends ist.

robby2001

Gardena Master of Rocketry


Moderator

robby2001

Registriert seit: Jan 2004

Wohnort: Osnabrück

Verein:

Beiträge: 2087

Status: Offline

Beitrag 132342 [Alter Beitrag16. November 2007 um 23:33]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

Moin!

Sorry für die späte Antwort.

In der Tat, ich bin seit mittlerweile 15 Jahren im Drachenclub Osnabrück. Daher bekomme ich das
Material auch preiswerter.

Uwe hat da zwei gute Alternativen vorgeschlagen. Entweder einen Drachen kaufen und auseinander
nehmen oder den Flügel mit GFK-Stangen bauen.

Gruß Robert
