Gute Idee, uns die ICAO Karte mal näher zu bringen. Habe alles verstanden. Weiter so!
pegi

Grand Master of Rocketry

Registriert seit: Okt 2000

Wohnort:

Verein:

Beiträge: 2529

Status: Offline

Beitrag 47886 [Alter Beitrag13. Mai 2004 um 16:02]

[Melden] Profil von pegi anzeigen    pegi eine private Nachricht schicken   pegi besitzt keine Homepage    Mehr Beiträge von pegi finden

Klasse! Erinnert mich an den Grundkurs Flugphysik bei uns in der Penne (mein einziges Abifach mit 14 Punkten... cool )
bobito

RMB Grafiker

bobito

Registriert seit: Jul 2001

Wohnort: Iserlohn-Letmathe

Verein: ADAC (Gold)

Beiträge: 2305

Status: Offline

Beitrag 47887 [Alter Beitrag13. Mai 2004 um 16:03]

[Melden] Profil von bobito anzeigen    bobito eine private Nachricht schicken   Besuche bobito's Homepage    Mehr Beiträge von bobito finden

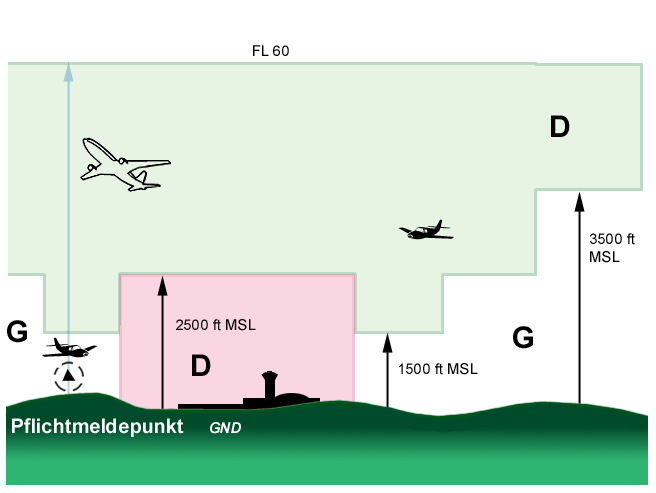

Aber bitte nicht verleiten lassen, zu denken, im unkontrollierten Luftraum G kann ich tun und lassen was ich will.

Auch/grade dort kurven reichlich von unseren geflügelten Kollegen rum. Segelflieger, Drachenflieger, Ultraleicht etc.

Wem diese Symbole "Dreieck im gestrichelten Kreis" aufgefallen sind, der hat was wichtiges entdeckt. Das sind die sogenannten Pflichtmeldepunkte. Dort melden sich die An- und abfliegenden Flugzeuge bei der Flugsicherung. Da sog. VFR Verkehr (Sichtflug) durchaus aus dem unkontrollierten Luftraum in die Kontrollzone einfliegen kann, ist an diesen Orten mit gehäuften Aufkommen in allen Höhen zu rechnen.

Also Vorsicht hier!

Folgende Datei wurde angehängt:


Schrecklich diese Umweltverschmutzung:
Gestern eine Dose Sardinen aufgemacht, alles voller Öl, alle Fische tot!
bobito

RMB Grafiker

bobito

Registriert seit: Jul 2001

Wohnort: Iserlohn-Letmathe

Verein: ADAC (Gold)

Beiträge: 2305

Status: Offline

Beitrag 47889 [Alter Beitrag13. Mai 2004 um 16:10]

[Melden] Profil von bobito anzeigen    bobito eine private Nachricht schicken   Besuche bobito's Homepage    Mehr Beiträge von bobito finden

Ähnliches gilt für die Einrichtungen für Funknavigation, die auch irgendwo in der Pampa stationiert sein können.

Als Beispiel mal ein VOR (für Akü-Fan.: Very High Frequency Omnidirectional Radio Range - auf deutsch UKW-Drehfunkfeuer)

Wer sich mit Hilfe dieser Funkfeuer durch die Republik hangelt, trifft sich ebendort. Also auch hier: erhöhtes Aufkommen aller möglichen Luftikusse in allen möglichen Höhen.

Und manche kleben auch grade dort mit der Nase am Instrumentenbrett, damit sie auch ja das Umklappen der TO/FROM Flagge im Instrument sehen können. Und das anstatt nach draußen zu sehen.

Folgende Datei wurde angehängt:


Schrecklich diese Umweltverschmutzung:
Gestern eine Dose Sardinen aufgemacht, alles voller Öl, alle Fische tot!
bobito

RMB Grafiker

bobito

Registriert seit: Jul 2001

Wohnort: Iserlohn-Letmathe

Verein: ADAC (Gold)

Beiträge: 2305

Status: Offline

Beitrag 47890 [Alter Beitrag13. Mai 2004 um 16:14]

[Melden] Profil von bobito anzeigen    bobito eine private Nachricht schicken   Besuche bobito's Homepage    Mehr Beiträge von bobito finden

Und so (oder ähnlich) sieht ein VOR von unten aus:

Folgende Datei wurde angehängt:


Schrecklich diese Umweltverschmutzung:
Gestern eine Dose Sardinen aufgemacht, alles voller Öl, alle Fische tot!
bobito

RMB Grafiker

bobito

Registriert seit: Jul 2001

Wohnort: Iserlohn-Letmathe

Verein: ADAC (Gold)

Beiträge: 2305

Status: Offline

Beitrag 47893 [Alter Beitrag13. Mai 2004 um 16:32]

[Melden] Profil von bobito anzeigen    bobito eine private Nachricht schicken   Besuche bobito's Homepage    Mehr Beiträge von bobito finden

Ach ja, noch was zu den Höhen:

1 ft = 0,3048 m


1500 ft = 457,20 m

2500 ft = 762 m

3500 ft = 1066,80 m

Als grobe Faustformel also "Füsse geteilt durch 3 minus 10%"

Siehe auch hier: Umrechner

Schrecklich diese Umweltverschmutzung:
Gestern eine Dose Sardinen aufgemacht, alles voller Öl, alle Fische tot!
Oli4

Überflieger

Oli4

Registriert seit: Sep 2000

Wohnort: Fulda

Verein: AGM e.V., TRA #9082 L2

Beiträge: 1598

Status: Offline

Beitrag 47894 [Alter Beitrag13. Mai 2004 um 20:35]

[Melden] Profil von Oli4 anzeigen    Oli4 eine private Nachricht schicken   Besuche Oli4's Homepage    Mehr Beiträge von Oli4 finden

Geil! Jetzt hab ich das endlich mal gerafft...aber was ist denn ausserhalb dieses rund-rechteckigen grünen Kastens... Was darf ich da denn?

Danke Boris! king

cheers,

Oli4

AGM e.V., TRA #9082 L2

http://www.t-rocketry.de - "Speak low, speak slow and don´t talk too much." - John Wayne

bobito

RMB Grafiker

bobito

Registriert seit: Jul 2001

Wohnort: Iserlohn-Letmathe

Verein: ADAC (Gold)

Beiträge: 2305

Status: Offline

Beitrag 47895 [Alter Beitrag13. Mai 2004 um 21:38]

[Melden] Profil von bobito anzeigen    bobito eine private Nachricht schicken   Besuche bobito's Homepage    Mehr Beiträge von bobito finden

Zitat:
Original geschrieben von Oli4
...aber was ist denn ausserhalb dieses rund-rechteckigen grünen Kastens... Was darf ich da denn?

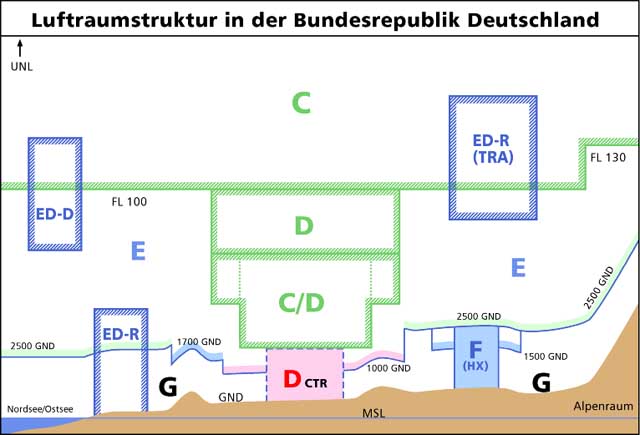

Prima Stichwort Oli! Man könnte jetzt natürlich einfach sagen, das außerhalb von den grünen Lufträumen D (aka. "D nicht CTR") jede Menge G, also unkontrollierter Luftraum ist.

Leider ist es nicht so. Unsere Republik ist klein, die Lust auf Fernreisen groß! wink

Zuerst gibt es über ganz Deutschland den Luftraum C in FL 100 (also ca. 3000 m 'grob' - im Alpenraum FL 130)

Dann gibt es noch jede Menge E und F, also auch kontrollierte Lufträume, vereinfacht ausgedrückt sind das Nahverkehrszonen. E hat immer die Staffelung 1000 ft - 1700 ft - 2500 ft GND (nicht MSL).

Wenn man sich die Karte von Bremen genau anschaut, sieht man auch den Luftraum E, auch in Rosa der unter dem D liegt und im Westen bei Größenkneten sogar noch drüber hinaus.

Dieser ist rosa schraffiert, also sind das 1000 ft GND entspricht grob 300 m über Grund. Ich hatte den in der Schnittzeichnung von wegen der Übersichtlichkeit weggelassen, kann ich morgen aber mal dazustellen.


Und um das ganze ein wenig zu würzen gibt es auch noch ED-Rs und ED-Ds, das sind Gebiete in denen das Fliegen gefährlich (D = Dangerous) oder beschränkt ist (R = Restricted) ist. Meistens üben dort die Luftwaffe bzw. unsere Nato-Partner mit ihren Raketen oder anderen Böllern! ED steht übrigens für "Europa Deutschland".


Ein paar Hintergrundinfos gibts übrigens auf der Website von Terence "Tango Kilo" Koch
dem ich auch diese schöne Grafik gemopst habe.

Folgende Datei wurde angehängt:


Schrecklich diese Umweltverschmutzung:
Gestern eine Dose Sardinen aufgemacht, alles voller Öl, alle Fische tot!
Rocketom

SP-Schnüffler

Rocketom

Registriert seit: Okt 2001

Wohnort: WF

Verein: ja

Beiträge: 749

Status: Offline

Beitrag 47898 [Alter Beitrag14. Mai 2004 um 09:51]

[Melden] Profil von Rocketom anzeigen    Rocketom eine private Nachricht schicken   Besuche Rocketom's Homepage    Mehr Beiträge von Rocketom finden

Zitat:
Original geschrieben von bobito
Als grobe Faustformel also "Füsse geteilt durch 3 minus 10%"


Oha,
das heisst ja quasi x = 1/3 * 0,9 = 0,3 !!!
Wie kompliziert! Auch noch mit Prozentrechnung! wink
Wie wäre es mit dieser Faustformel:

Mal Drei , durch Zehn!
(kommt das gleiche raus)
Beispiel:

3/10 * 1200 ft = 3600 m / 10 = 360 m
fg
(exact 365,76 m)

"Am Schluß jeder Berechnung steht das Experiment" (Rolli)
bobito

RMB Grafiker

bobito

Registriert seit: Jul 2001

Wohnort: Iserlohn-Letmathe

Verein: ADAC (Gold)

Beiträge: 2305

Status: Offline

Beitrag 47901 [Alter Beitrag14. Mai 2004 um 11:40]

[Melden] Profil von bobito anzeigen    bobito eine private Nachricht schicken   Besuche bobito's Homepage    Mehr Beiträge von bobito finden

Kreativ! Genehmigt und empfohlen. king
