Beitrag 122369 [Alter Beitrag04. Juni 2007 um 15:38]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

bei 1000 fps der Aufnahme und 25 fps des Films sollten also 20 Sekunden genau 0,5 Sekunden entsprechen.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 122373 [Alter Beitrag04. Juni 2007 um 16:21]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden

Ist schon alles sehr kurz wink

Gruß
Scorpion_XIII

Geändert von Scorpion_XIII am 29. August 2007 um 17:47


t(h)rust in GARDENA
JKH

PU-Meister

JKH

Registriert seit: Apr 2007

Wohnort: Darmstadt

Verein:

Beiträge: 297

Status: Offline

Beitrag 122381 [Alter Beitrag04. Juni 2007 um 18:37]

[Melden] Profil von JKH anzeigen    JKH eine private Nachricht schicken   JKH besitzt keine Homepage    Mehr Beiträge von JKH finden

Sehr gute Aufnahme!

Konntest Du den Schub auch schon messen? Wäre interessant, wenn man parallel noch die Schubdaten zum Film laufen hat.
Mit Deinem Messstand betrittst Du einen Bereich, in dem noch viel Interessantes zu entdecken ist.
Wie viele Düsenformen hast Du schon getestet? Ich nehme mal an, da gibt es bestimmt Unterschiede!

Gruss, JKH
Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 122384 [Alter Beitrag04. Juni 2007 um 19:28]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden

Getestet habe ich Düsen die per Flaschendeckel und GARDENA-Teil geklebt wurden sowie im Vergleich dazu Batkiters Sortiment wink Leider kamen die Profidüsen etwas zu kurz, da der Teststand die enorme Kraft nicht sicher genug halten konnte. Ansonsten wurde der Einfluss von Spüli beleuchtet und die Schaumrakete getestet.
Kann man wohl sagen, da gibt es noch einiges zu entdecken im Bereich WaRa-Teststand.
Messen konnte ich den Schub leider nicht, aber ich bin noch immer auf der Suche nach einer Messdose...

t(h)rust in GARDENA
Zaphod

Epoxy-Meister

Zaphod

Registriert seit: Feb 2007

Wohnort: Alsbach-Hähnlein

Verein: TU-Darmstadt

Beiträge: 425

Status: Offline

Beitrag 122419 [Alter Beitrag05. Juni 2007 um 12:28]

[Melden] Profil von Zaphod anzeigen    Zaphod eine private Nachricht schicken   Zaphod besitzt keine Homepage    Mehr Beiträge von Zaphod finden

Schon ne Idee, wie Du den Teststand für stärkere Belastung auslegst?

Gruß Marco
Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 122435 [Alter Beitrag05. Juni 2007 um 13:26]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden

Das, was weggebrochen war habe ich mit Schrauben fixiert, da kommen eventuell noch Gewindestanngen hinzu.
Ein großes Problem ist der Schlauchanschluss, der wird zum Geschoss.
In der aktuellen Konfiguration kann dieser schwingen, und wird durch Gummies und dehnbare Leinen gedämpft. Es reicht aber noch nicht angry Denn die weißen Haltezähne fliegen raus, die Auslöseleine wird abgestreift, der Druckluftschlauch fliegt aus der Kupplung, die Leine die die Kraft aufnehmen soll fängt an zu reißen...
Du erinnerst dich an das loses aufgelegt Brett mit dem großen Loch für das Abflussrohr? Das springt hoch bis fast an die Düse beim Luftimpuls wink

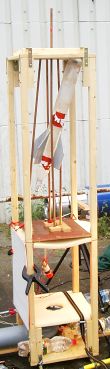

Eventuell verstärke ich nochmal die Kopfplatte und baue solide Abstandshalter für den Raum Drucktank - Kopfplatte. Meiner Meinung nach hat einer dieser Abstandshalter (2 Böden gegeneinander zusammengesteckt) versagt und ist eingeknickt. Somit gab es eine minimale Schräglage und eine nicht eingeplante Kraft auf die seitlichen Führungsrohre. Diese Kraft bewirkte eine Brechen der unteren Halterung des einen Führungsstabes und es sah so aus:

t(h)rust in GARDENA
Zaphod

Epoxy-Meister

Zaphod

Registriert seit: Feb 2007

Wohnort: Alsbach-Hähnlein

Verein: TU-Darmstadt

Beiträge: 425

Status: Offline

Beitrag 122520 [Alter Beitrag06. Juni 2007 um 10:08]

[Melden] Profil von Zaphod anzeigen    Zaphod eine private Nachricht schicken   Zaphod besitzt keine Homepage    Mehr Beiträge von Zaphod finden

Was man überlegen könnte, wäre eine drehgelagerte zwangsführung für die Kupplung. Z.B. Das Prinzip eines Trebuchett. In dem Fall wäre die Kupplung das, was beim besagten Katapult das Gewicht darstellen würde. Über einen Hebelarm zwangsweise erst nach unten und dann nach hinten weggeführt (Antrieb hat das System ja genugbig grin) brauchst somit nur noch nen Stoßdämpfer (Kissen oder ähnliches), damit das ganze nicht bis zur Rak durchschwingt.

Gruß Marco
Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 123052 [Alter Beitrag12. Juni 2007 um 23:30]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden


Video gibts hier

Erklärungen, Fragen? wink

Grüße
Scorpion_XIII

Geändert von Scorpion_XIII am 29. August 2007 um 17:44


t(h)rust in GARDENA
Gewindeschneider

Wasserraketenbauer

Gewindeschneider

Registriert seit: Feb 2006

Wohnort: Witten

Verein:

Beiträge: 169

Status: Offline

Beitrag 123066 [Alter Beitrag13. Juni 2007 um 11:20]

[Melden] Profil von Gewindeschneider anzeigen    Gewindeschneider eine private Nachricht schicken   Gewindeschneider besitzt keine Homepage    Mehr Beiträge von Gewindeschneider finden

Auf jedenfall super Videos!!!
JKH

PU-Meister

JKH

Registriert seit: Apr 2007

Wohnort: Darmstadt

Verein:

Beiträge: 297

Status: Offline

Beitrag 123069 [Alter Beitrag13. Juni 2007 um 13:54]

[Melden] Profil von JKH anzeigen    JKH eine private Nachricht schicken   JKH besitzt keine Homepage    Mehr Beiträge von JKH finden

Tolle Videos!

Das Wackeln des Strahls hat sicher etwas mit der Form der Düse zu tun. Hast Du im Film ja schon erwähnt. Wenn in der Düse Kanten sind, strömt dort das Wasser nicht gleichmässig. Die Strömung reist an diesen Stellen ab. Es bilden sich Wirbel, welche einmal die Leistung verringern und des Weiteren dieses Wackeln verursachen.
Die optimale Form einer Düse ist sehr schwierig zu bestimmen. Ich würde mal sagen, dass diese die Form eines Rotationshyperboloid haben sollte.
Ebenfalls spielt wohl auch das Material der Düse eine Rolle. Ich habe mal gehört, dass Kupferrohre strömungstechnisch besser als manch andere Rohre sind. Wirbel entstehen nämlich an Oberflächen, wenn auch keine Kanten da sind.
Vielleicht könnte man mal eine Konstruktion machen, in der das Wasser in einen Strudel gelenkt wird und dann durch die Düse geht.

Gruss, JKH
