Hallo,

bei meinem ersten Versuch einen Drucktank zu laminieren habe ich einige Fotos gemacht und im Folgenden Erfahrungsbericht dokumentiert.
Eine etwas ausführlichere Variante dieses Berichtes befindet sich im Archiv. (Stell ich die Tage rein)

Ein Hinweis:
Zum Eigenschutz sind Nitril Einmalhandschuhe unbedingt zu tragen. Ebenso ist lange alte Kleidung oder solch ein Ganzkörper Maleranzug anzuraten.
Epoxyd ist sehr tückisch und gefährlich, da es nach mehrmaliger Hautberührung zur Sensibilisierung kommen kann. Dabei kommt es zu Hautreizungen. Sollte dies der Fall sein kann man nie mehr mit Epoxyd arbeiten! Also VORSICHT!


Materialien:
Von R&G bestellt: Glasfasergewebe (Köper) 80g und Epoxydharz mit Härter L
Ansonsten benötigt man noch Pinsel, Feinwaage, Nitrilhandschuhe...

SST-Drucktank:

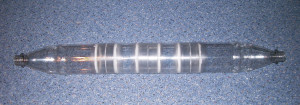

Benutzt habe ich einen 3l SST-Tank aus dickwandigen 1l Flaschen.
Dieser hält normalerweise schon bis zu 12bar aus.


Laminieren
Ist der Arbeitsplatz abgedeckt und man selber gut geschützt kann es losgehen
Mit der Feinwaage jetzt sehr genau die benötigte Menge abwiegen und im Mischbehälter einige Minuten gut durchrühren.
(Für den 3l Tank und einem Gewebeteil von ca. 60x30cm habe ich bei einem Mischungsverhältnis von 100:40 nur 25:10g angerührt)

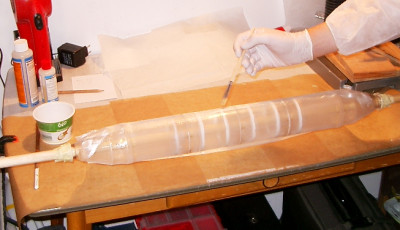

Jetzt kann man einen Teil des Drucktankes mit dem Epoxydharz Gemisch einpinseln und dann die Bahn vorsichtig auflegen und andrücken. Mit dem Pinsel und dem Gemisch das Gewebe tränken und gut verteilen, sodass das Gewebe durchsichtig wird. Hier muss man nicht mit viel Harzgemisch arbeiten, der Überschuss wird später sowieso wieder heraus gedrückt. Stück für Stück das Gewebe „aufrollen“ auf den Druckkörper und immer einpinseln und andrücken.

Die Enden des Gewebes können zum Schluss ruhig einige Zentimeter überlappen.
Ist der ganze Tank umhüllt von getränktem Glasfasergewebe, kann man nach dem gleichem Prinzip die Papierbahn auflaminieren. Diese Papierbahn ist nicht unbedingt notwendig und hat nur kosmetische Aspekte. Möchte man später den Tank etwas anschleifen so verletzt man nicht die Fasern. Als äußerste Schicht kann man aber auch Abreißgewebe benutzen, welches dann noch das überschüssige Harzt aufnimmt und später nach dem Aushärten wieder entfernt wird.

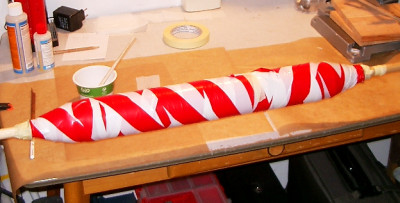

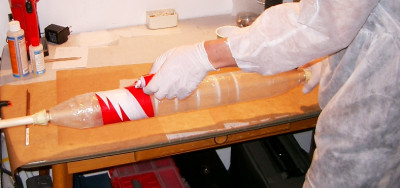

Nun ist es sinnvoll das Gewebe noch an den Tank zu pressen. Dazu wickelt man Absperrband stramm um den kompletten Tank.
Es gibt natürlich viele weitere Methoden, z.B. mit einem Schrumpfschlauch oder einem Vakuumsack.




Aushärten/Tempern:
Je nach Härter und der Umgebungstemperatur dauert es nun einige Zeit, bis alles ausgehärtet ist. Es gibt zwei Möglichkeiten: Entweder man lässt alles bei ca. 20°C mindestens einen Tag aushärten oder man tempert das Laminat. Das bedeutet der Tank wird in eine gleichmäßig warme Umgebung gebracht. Die Temperatur sollte dafür etwa 60°C haben, aber z.B. 40°C ist natürlich auch in Ordnung. Bei höheren Temperaturen könnte es Probleme mit dem PET-Tank geben da der sich verformt. Hierbei reicht es wenn man einige Stunden tempert. Dabei aber je nach „Temperkammer“ öfters mal nachsehen ob nichts anfängt zu schmoren!

Das Tempern bringt grob gesagt noch einmal etwas mehr Festigkeit ist aber auch kein Muss. Auch ohne Tempern ist das Laminat stark genug für unsere Zwecke.

Auspacken/Schleifen:
Einen Tag nach dem Laminieren kann der Tank ausgepackt und vom Absperrband befreit werden. Je nach der Oberfläche noch mal vorsichtig mit feinem Schleifpapier anschleifen und dann lackieren.
Jetzt wiegt der Drucktank 240g


Drucktest:
Der Augenblick der Wahrheit! Den Drucktest dort durchführen, wo niemand verletzt werden kann! Bei so hohen Drücken von 12bar und mehr kann es bei einem Drucktankplatzer zu gefährlichen herumfliegenden Splittern kommen. Also SICHERHEITSABSTAND!

Hat der Tank den Drucktest bestanden, GLÜCKWUNSCH und erfolgreiche Flüge.



Viele Grüße
Scorpion_XIII

Geändert von Scorpion_XIII am 28. Juli 2008 um 23:38

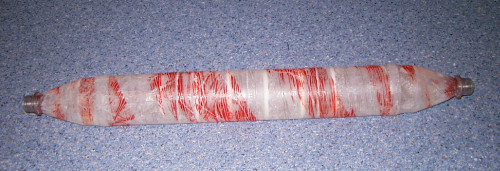

Ein kleiner Nachtrag; dieses Absperrband ging verdammt schlecht ab! Ich habe da sehr lange drann gesessen, am Ende mit nem Messer die Reste abgekratzt .
Irgendwie habe ich da was falsch gemacht?
Außerdem hat das Seidenpapier Falten geschlagen, daran könnte es eventuell gelegen haben. Ich werde mir für den nächsten Tank mal Abreißgewebe besorgen. Vielleicht haftet das Absperrband dann nicht so furchtbar.

Ansonsten ging alles super und in ein paar Tagen werde ich testen ob das gute Stück 16bar aushält. Dann sollte das GFK ja vollständig ausgehärtet sein.
Eure Prognose, wird lediglich eine Lage 80er Glasfaser den 16bar standhalten?

Gruß
Scorpion_XIII

Sobald Du Abreißgewebe benutzt brauchst Du kein Absperrband o.ä. mehr. Breites Geschenkband funktioniert glaube ich auch besser als Absperrband.

Oliver

Sehr schick!!!

Vielleicht könntest du in deinem Bericht noch die gesamt Kosten unterbringen, ich denke das wäre auch sehr interessant!

Ansonsten schöne Sache dein Bericht, bin schon auf den Drucktest gespannt!!

Geändert von KrachBumEnte am 29. Juli 2008 um 07:28

Hi,
hast du Getempert? Ich könnte mir vorstellen, dass bei der Wärme das Absperrband mit dem Epoxy verklebt ist. Ich habe mit Absperrband beste Erfahrungen gemacht. Die Oberflächen sind wirklich sehr glatt. Sie sind fast mit Glas zu vergleichen. Allerdings spare ich nie mit dem Harz, da sich sonst Flecken bilden, an welchen das Harz das Absperrband nicht berührt hat. An diesen Flächen sieht man dann noch die Struktur des Gewebes.
Und das Absperrband ist noch nie festgeklebt. Ich hatte lange Zeit das Problem, dass ich die fertigen Balsa-GfK Sandwiches nicht mehr vom Wickelkern lösen. Nun gehe ich so vor, dass ich auf den Kern zunächst eine Lage Backpapier wickle, dann eine Lage Absperrband und darauf dann das Sandwich. Anschließend lässt sich das Absperrband zwischen Kern und Sandwich herausziehen. Nun lässt sich das Sandwich bequem vom Rohr lösen.

Hallo

ja ich habe bei 40-42°C ca. 4-5h getempert.
Das könnte es gewesen sein. Aber richtig geklebt hat es auch nicht, man konnte es teilweise ja gut abziehen.
Also beim nächsten mal kein tempern

Gruß
Scorpion_XIII

Beim durchsuchen des Internets bin ich auf GFK Schläuche getroffen, würden die das ganze erleichtern oder gibt es da mehr Nachteile?

Hallo

Glasfaserschläuche sind im Verhältnis zu normal einmal gewickeltem Glasfasergewebe viel zu schwer und auch zu teuer. Außerdem wäre das totaler Overkill
Stefan Meyer hat damit schon mal was gemacht.

Hier mal was das alles so kostet:
- Glasfasergewebe (Köper) 80g 2m*1m = 7,85 €
- Epoxyd-Harz und Härter L 280g = 10,23 €
- Feinwaage (Digitale Taschenwaage) 14,28 €
- Nitril Einmalhandschuhe 100St. = 11,66 €

Auf einen 3l Tank bezogen so etwa:
PET-Drucktank (6 Flaschen) 0,90 €
Glasfaser 0,25 €
Epoxyd 1,28 €
Verbrauchsmaterial 1 €
__________________________
3,43 €


Grüße
Scorpion_XIII

Sieht spitze aus! Heißt es nicht "overskill" ?

Gruß Andy

Hi,
ein sehr schöner Baubericht, schön. Meine ersten Versucehe mit Laminieren habe ich mit Carbon gemacht, da aber erst kleine Teile für FAllschirmmodul etc. Ich habe nicht getempert und auch Absperrband verwendet und es ging eigt so gut wie nicht ab. Hab auch sehr lange dran gesessen und hinterher aufgegeben.
Die Teile liegen noch rum, wäre was für den nächsten Flugtag...

mfg
Dennis

PS: Weiter so!
