Hallo Erwin,

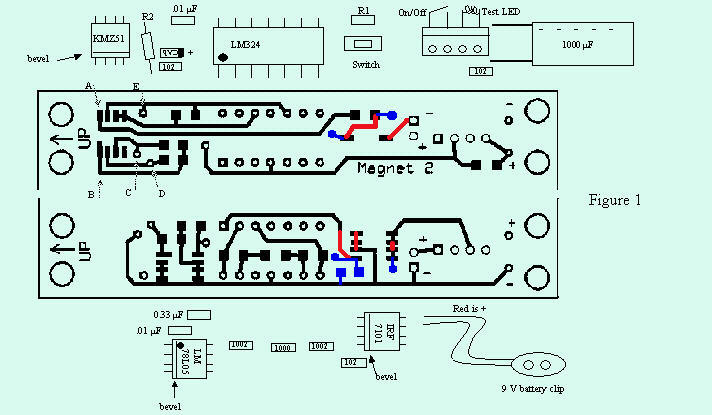

die beiden blau eingezeichneten Durchkontaktierungen mit den Leiterbahnen und der 1k Widerstand entfallen also ersatzlos?

Dann werde ich mich mal ans ändern machen.

Danke und Gruß,
Achim

Folgende Datei wurde angehängt:


Der größte Feind des Erfolges ist die Perfektion
Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 10337 [Alter Beitrag25. Februar 2002 um 00:25]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

hat keine Farbe hochgeladen. Also hier noch mal

Folgende Datei wurde angehängt:


Der größte Feind des Erfolges ist die Perfektion
Erwin Behner

SP-Schnüffler

Registriert seit: Aug 2000

Wohnort: Bayern (nähe Augsburg)

Verein: RAMOG e.V.

Beiträge: 765

Status: Offline

Beitrag 10390 [Alter Beitrag26. Februar 2002 um 00:06]

[Melden] Profil von Erwin Behner anzeigen    Erwin Behner eine private Nachricht schicken   Besuche Erwin Behner's Homepage    Mehr Beiträge von Erwin Behner finden

Zitat:
Original geschrieben von Bertram Radelow
Ich nehme an, dass der zweite FET verwendet wird, weil diese Superminiaturtasterchen häufig nur mit Leitgummi arbeiten, und da ist ein definierter 1A-Stromstoß wohl nicht hinzubekommen.


Hmm. Da hast du wohl nicht ganz unrecht. Ich muß auch zugeben, daß ich mir nicht die Zeit genommen habe (und ich diese eigentlich auch kaum habe) lange die Schaltpläne zu studieren. Ich denke aber trotzdem, daß meine Schaltung bei Verwendung eines ordentlichen Schalter/Tasters funktionieren sollte.
Erwin Behner

SP-Schnüffler

Registriert seit: Aug 2000

Wohnort: Bayern (nähe Augsburg)

Verein: RAMOG e.V.

Beiträge: 765

Status: Offline

Beitrag 10391 [Alter Beitrag26. Februar 2002 um 00:10]

[Melden] Profil von Erwin Behner anzeigen    Erwin Behner eine private Nachricht schicken   Besuche Erwin Behner's Homepage    Mehr Beiträge von Erwin Behner finden

Zitat:
Original geschrieben von Achim
die beiden blau eingezeichneten Durchkontaktierungen mit den Leiterbahnen und der 1k Widerstand entfallen also ersatzlos?


Ja
Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 10494 , Zwischenbericht [Alter Beitrag28. Februar 2002 um 13:20]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

Also meine erste Platine hat auch nicht funktioniert (wahrscheinlich besser: *noch* nicht). Daraufhin habe ich bei der zweiten nur den 7805 (+2xC) und den Sensor bestückt und mir mal den Sensor "angeguckt":

Er scheint oben/unten tatsächlich sehr gut zu unterscheiden. Auf meinem Schreibtisch zeigt er Maximum bei ca. 80° Steilstellung Richtung Süd an. Das ist näher an der Senkrechten als ich aufgrund Roberts Artikel annahm.

Das Problem zeigte sich bald im grossen Offset:
Maximal-Spannung: 1,72 mV
Minimal-Spannung: 0,72 mV
Gemessen wurde mit einem Keithley System-DMM 199; ich hoffe das wird akzeptiert.

Ich werde heute Abend erst einmal den Offset wegbügeln, bevor ich weiterbestücke.

Bertram
Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 10498 [Alter Beitrag28. Februar 2002 um 13:59]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

@Achim:
kleiner Scherzkeks! Hast bei meinen Platinchen den Ground-Anschluss vom LM324 vergessen... (Mittlerer Anschluss unten auf den Layout-Bildern). Ich schreib es ja nur, falls Du das Layout weiterverwendest.
Nebenbei natürlich der Klassiker: "dn"? Wieso down? Der Sensor muß doch "up"? Bin halt manchmal schwer von Begriff, von wegen Platine einfach umdrehen und so...
Bertram
Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 10516 [Alter Beitrag28. Februar 2002 um 21:56]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

ich werde ja langsam ein bißchen einsam hier...

Die Offset-Kompensation ist wirklich der kritische Teil - ich habe aus Festwiderständen keine Kombination hinbekommen, die den in meinem Fall nötigen 1,97 MOhm entsprechen. Wenn ihr das Layout verbessert, plant besser einen Trimmwiderstand ein.

Noch etwas ist mir zur Zeit "spanisch": Der letzte OpAmp liefert "High", wenn der Sensor nach oben zeigt. Wie es zur Zeit aussieht, hatte Achim mit seiner "dn"-Beschriftung genial recht?

Bertram
Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 10518 [Alter Beitrag28. Februar 2002 um 23:06]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

Zitat:
Original geschrieben von Bertram Radelow
@Achim:
kleiner Scherzkeks! Hast bei meinen Platinchen den Ground-Anschluss vom LM324 vergessen... (Mittlerer Anschluss unten auf den Layout-Bildern). Ich schreib es ja nur, falls Du das Layout weiterverwendest.
Nebenbei natürlich der Klassiker: "dn"? Wieso down? Der Sensor muß doch "up"? Bin halt manchmal schwer von Begriff, von wegen Platine einfach umdrehen und so...
Bertram




Hm, ich hab die Platine 1:1 nach Robert`s Layout nachgezeichnet. Kann im Moment nicht nachvollziehen, welcher Anschliss da fehlen soll.

Gruß,
Achim

Der größte Feind des Erfolges ist die Perfektion
Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 10531 [Alter Beitrag01. März 2002 um 13:20]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

@Achim:

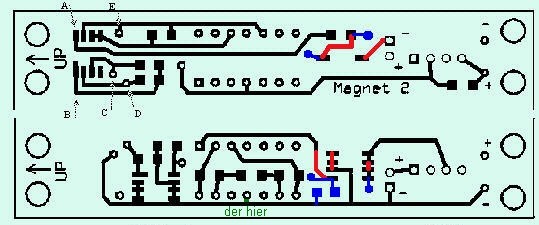

Das bei mir fehlende Bähnchen habe ich Dir grün eingezeichnet. Wenn man das nicht mit einem Stück Draht behebt, schwebt der ganze LM324 ständig im 9V-Bereich, und der Zünd-FET schaltet dauernd durch (LED glimmt).

@alle:
Ich habe die Versuche mit einem festen Kompensationswiderstand nach 2 Stunden aufgegeben. Mit folgender Schaltung funzt es prima: 10Gang-Trimmpoti von Masse nach +5V (vom 7805), vom Schleifer mit 1,5 MOhm zum Kompensationspunkt.

Hinweis: die Schaltung ist so sensibel, dass man das Poti nicht mit einem normalen Schraubenzieherchen einstellen kann (obwohl es bei mir am dem Sensor entgegengesetzten Ende befestigt ist).

Mit der jetzt fein einstellbaren Schaltung erreiche ich etwa folgende Zündparameter:
Nach N,O,S gleichmässig etwa 10° über dem Horizont,
nach W etwa 30° unter dem Horizont.

Es ist ganz witzig - man weiss wie es funktioniert und glaubt es trotzdem kaum.

Und wie schon gesagt: Ich muss das "up" auf dem Kopf lesen...

Viel Spass noch
Bertram

Folgende Datei wurde angehängt:

bobito

RMB Grafiker

bobito

Registriert seit: Jul 2001

Wohnort: Iserlohn-Letmathe

Verein: ADAC (Gold)

Beiträge: 2305

Status: Offline

Beitrag 10540 [Alter Beitrag01. März 2002 um 14:27]

[Melden] Profil von bobito anzeigen    bobito eine private Nachricht schicken   Besuche bobito's Homepage    Mehr Beiträge von bobito finden

Off Topic:

Diesen Thread habe ich letzte Woche in einem Unternehmerseminar benutzt um zu demonstrieren wie die neuen Medien Entfernungen schrumpfen lassen und Teamwork nicht nur von den Anbietern postuliert sondern auch in der Praxis gelebt wird.

Ich bin der Meinung, ohne Forum (Applaus ans Team) wäre diese Entwicklungsarbeit - mit allen Höhen und Tiefen - nicht zustande kommen, bzw. hätte es in so kurzer Zeit kein Ergebnis gegeben.

king king king king

Lasst uns den Sensor "dentamag" nennen!fg

Nochmal, gaaaaaaanz dickes Lob!

Boris
