ok danke werds mal ausprobieren obs klappt
Manxman

Wasserträger

Manxman

Registriert seit: Jan 2005

Wohnort: Mainhausen

Verein:

Beiträge: 15

Status: Offline

Beitrag 66855 , Fallschirm Abwurf [Alter Beitrag24. Januar 2005 um 16:04]

[Melden] Profil von Manxman anzeigen    Manxman eine private Nachricht schicken   Besuche Manxman's Homepage    Mehr Beiträge von Manxman finden

So, hier mal mein Timer-Klapperatismus:

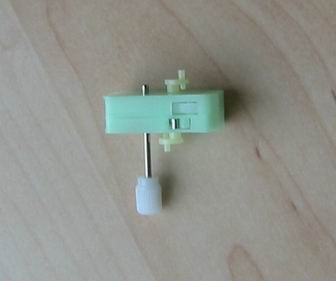

1: Quelle Timer: Galerie Kaufhof, Hersteller LENA-Spielwaren GmbH,Preis 1,99 (ziemlich happig..)

Eigenheiten: Je nach Type ein oder zwei außen mitlaufende Excenter-Scheiben. Die kann man für den Auslösemechanismus OPTIMAL gebrauchen, dazu später mehr.
In das weiße Aufziehrädchen wird vorsichtig ein kleines Loch gebohrt ( 1 bis 1,5mm). Wegen der Achse kann man das Loch nur außermittig setzen. (später Bilder)
Die Excenter-Scheibe auf der Seite zum Aufziehrädchen braucht man nicht, daher wird einfach die Plastik-Achse vorsichtig mit ner Schere/Zange abgeschnitten.

Folgende Datei wurde angehängt:

Manxman

Wasserträger

Manxman

Registriert seit: Jan 2005

Wohnort: Mainhausen

Verein:

Beiträge: 15

Status: Offline

Beitrag 66856 [Alter Beitrag24. Januar 2005 um 16:11]

[Melden] Profil von Manxman anzeigen    Manxman eine private Nachricht schicken   Besuche Manxman's Homepage    Mehr Beiträge von Manxman finden

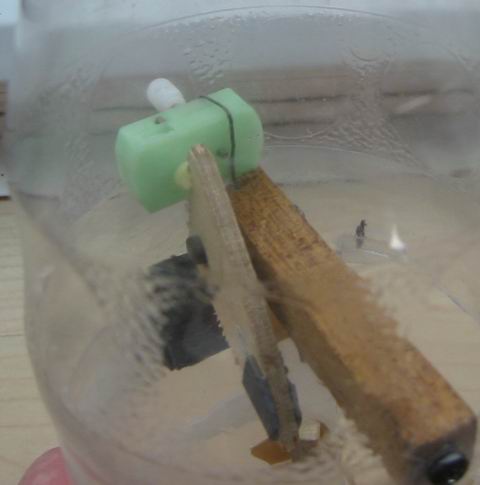

2. Ein Vierkant-Holz quer in der Flasche montiert dient als Träger. Den Timer kann man mit Draht zusätzlich sichern, auf jeden Fall aber gut festkleben (Uhu Endfest o.ä.). Natürlich erst Timer und sonstige Mechanik am Vierkant befesteigen, dann das Ganze in die Flasche schrauben.
Die Auslösung des Timers geschieht wie folgt: Das Excenterrädchen am Timer wird durch ein "Fallbeil" (Holzplättchen) blockiert. Durch den Startimpuls wird das Fallbeil gelöst und der Timer saust los.
Hier mal ein Bild von schräg oben:

Folgende Datei wurde angehängt:

pmbond

Poseidon


Moderator

pmbond

Registriert seit: Okt 2004

Wohnort:

Verein: Einzelgänger

Beiträge: 1345

Status: Offline

Beitrag 66857 [Alter Beitrag24. Januar 2005 um 16:15]

[Melden] Profil von pmbond anzeigen    pmbond eine private Nachricht schicken   pmbond besitzt keine Homepage    Mehr Beiträge von pmbond finden

hi
so sahen die timer bei mir auch aus.
aber die teile habe ich abgeschnitten.


Pascal
Manxman

Wasserträger

Manxman

Registriert seit: Jan 2005

Wohnort: Mainhausen

Verein:

Beiträge: 15

Status: Offline

Beitrag 66859 [Alter Beitrag24. Januar 2005 um 16:20]

[Melden] Profil von Manxman anzeigen    Manxman eine private Nachricht schicken   Besuche Manxman's Homepage    Mehr Beiträge von Manxman finden

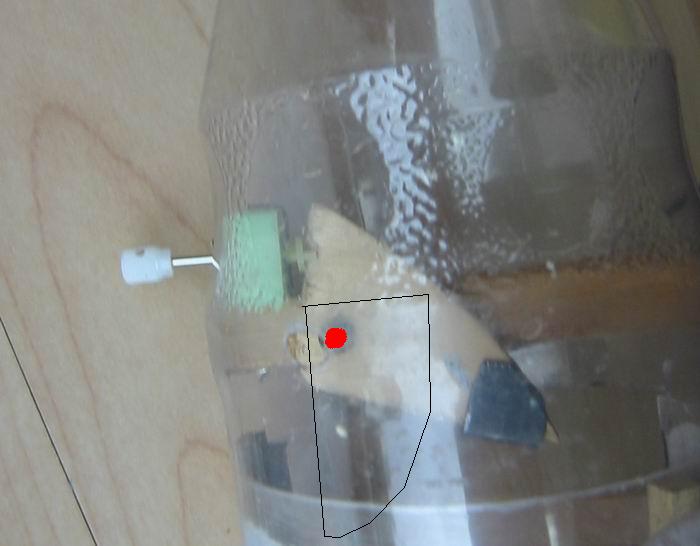

3. Von der Seite sieht man die Form des Fallbeils sehr gut: Ein Viertelkreis, dessen eines Ende sich genau unter den Nippel an der Excenterschraube klemmen läßt.
Das Fallbeil wird mit ner kleinen Schraube (roter Punkt) an dem Vierkant-Holz befestigt, es muß sich natürlich leicht bewegen lassen... sonst klappt es nicht.
Am anderen Ende des Viertelkreises ist etwas Walzblei mit Sek-Kleber befestigt, einfach um die g-Kraft zu erhöhen.. Durch das Blei löst sich das Beil beim Startimpuls IMMER aus. Allerdings nicht zuu viel nehmen, sonst fällt das Beil bei der kleinsten Erschütterung.
Die heruntergeklappte Position ist durch die skizzierte Linie verdeutlicht.

Da wo das Fallbeil an der Flascheninnenseite anschlägt, klebt man etwas Schaumstoff (oder nen Stück Gummi) hin, damit der Schlag etwas gedämpft wird. Um zu verhindern, das sich das Fallbeil durch die neg. Beschleunigung wieder nach oben bewegt, kann man hier auch ein STück doppelseitiges Klebeband anbringen, das reicht aus. (Wobei meiner Meinung durch die Form des Fallbeils bei neg. Beschleunig. keine Aufwärtsbewegung stattfinden kann).

Folgende Datei wurde angehängt:

Manxman

Wasserträger

Manxman

Registriert seit: Jan 2005

Wohnort: Mainhausen

Verein:

Beiträge: 15

Status: Offline

Beitrag 66861 [Alter Beitrag24. Januar 2005 um 16:32]

[Melden] Profil von Manxman anzeigen    Manxman eine private Nachricht schicken   Besuche Manxman's Homepage    Mehr Beiträge von Manxman finden

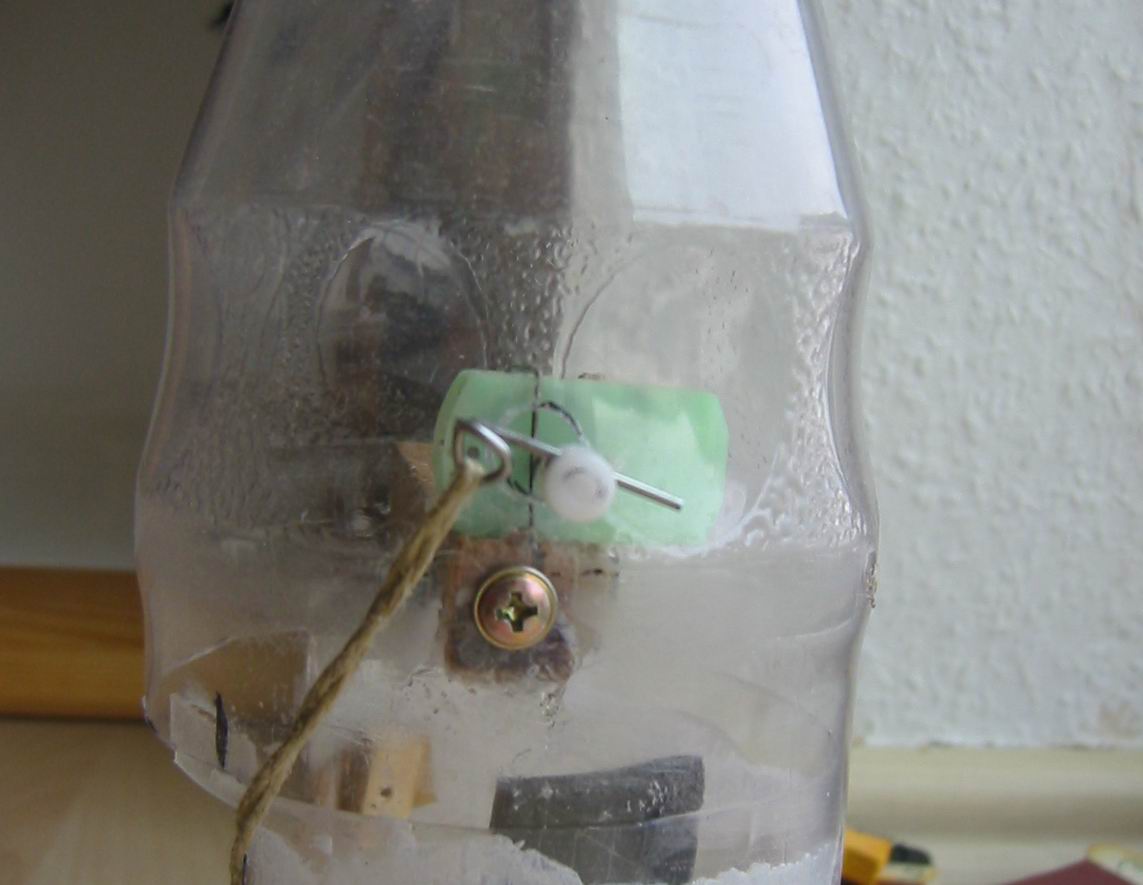

4. Hier sieht man sehr gut, das das Loch durch das Aufziehrädchen außermittig ist.
Ich verwende zur Auslösung einen kleinen Metallstift aus Federstahldraht, den man durch das Loch am Timerrädchen steckt. Der STift wird natürlich sicher an dem Seil befestigt.
Das Seil, welches des Fallschirm-Schacht geschlossen hält, wird mit einem Gummi gespannt. Das Seil muß auf jeden Fall bereits "unter Zug" am Timer-Rädchen eingehängt werden, sonst wir der Stift nicht ausgezogen.
Durch den Stift (als "Uhrzeiger") kann man auch sehr einfach "Uhrzeiten" ablesen und so verschiedene Laufzeiten einstellen.

Startprozedur:
Rakete mit Wasser füllen, auf die Startrampe einspannen.
Fallschirm falten und einwickeln, dann in den Schacht drücken, Tür mit der Hand zuhalten.
Timer eine halbe Umdrehung aufziehen und dann den Excenter durch das Fallbeil sichern. Dazu befindet sich ein kleines Loch an der Seite, damit man das Fallbeil hochdrücken kann.
Gummi zur Türsicherung in das Timerrädchen einhängen und dann gewünschte Laufzeit nach rechts drehen (vor dem ersten Start ein paar Tests machen).
Timer ist damit scharf und Rakete kann aufgepumt werden.

Gestern haben wir drei Starts mit Timer gemacht:
1. Start: Zu lange Laufzeit, Schirm konnte nicht mehr öffnen
2. Start: Optimale Öffnung kurz nach Scheitelpunkt (ca. 3,5-4 sec)
3. Start (Fallschirm-Modul auf andere Rakete gesetzt): Optimale Öffnung des Schachts, leider Schirm nicht geöffnet. Einschlag bei kaum verminderter Geschwindigkeit.

Bei dem Einschlag hat es nur das Türchen vom Schacht abgerissen und der Timer hat sich etwas gelockert (war mit Sek-Kleber geklebt). Alles andere funktioniert noch bzw sitzt an Ort und Stelle.

Danke für alle Hinweise in diesem Thread!!
Falls noch Fragen sind, immer her damit...

Ciao
Felix

Folgende Datei wurde angehängt:

Rocket

Poseidon

Rocket

Registriert seit: Mär 2004

Wohnort: Ahausen/Weyhe bei Bremen

Verein:

Beiträge: 1088

Status: Offline

Beitrag 66866 [Alter Beitrag24. Januar 2005 um 18:52]

[Melden] Profil von Rocket anzeigen    Rocket eine private Nachricht schicken   Rocket besitzt keine Homepage    Mehr Beiträge von Rocket finden

Wow!!!
Sieht ja echt gut aus!!!
Scheinst ja auch wer zu sein der massiv bautwink (siehe Schrauben)
Schön wenn alles funktioniert.....
Freu mich schon auf den Jungfernflug von meinem Fallschirmsystem...
Muss noch Löcher bohren und Haltegestänge bauen.
Rocket
PS:morgen kommt evtl. die neue Videokamerasmile))))
robby2001

Gardena Master of Rocketry


Moderator

robby2001

Registriert seit: Jan 2004

Wohnort: Osnabrück

Verein:

Beiträge: 2087

Status: Offline

Beitrag 67382 [Alter Beitrag01. Februar 2005 um 13:28]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

Wowiezowie!

Schön gemacht und ausgedacht!
Um die Gefahr zu bannen, dass das Fallbeil wirklich nicht durch die negative
Beschleunigung nach oben ausschlägt und den timer blockiert, würde ich an deiner
Stelle doch das doppelseitige Klebeband installieren. Vielleicht kannst du ja auch
einen Magneten nehmen.

Der Schirm kam beim dritten Flug nicht raus?
Wie stopfst du denn den Fallschirm in die Kammer? Ich wickel die Schirme immer
in Darconband ein, damit sie ohne viel Reibung aus der Fallschirmkammer fallen.
Guckst du hier .
A propos, du hättest doch noch Platz für eine zweite Fallschirmkammer und einen
zweiten timer, oder? Doppelt gemoppelt hält besser.

Wirklich sehr durchdacht!

Gruß Robert
Bäckchen

rauchender Poseidon

Bäckchen

Registriert seit: Jun 2004

Wohnort: Nähe NE

Verein:

Beiträge: 2527

Status: Offline

Beitrag 67449 [Alter Beitrag01. Februar 2005 um 22:02]

[Melden] Profil von Bäckchen anzeigen    Bäckchen eine private Nachricht schicken   Besuche Bäckchen's Homepage    Mehr Beiträge von Bäckchen finden

Hallo,

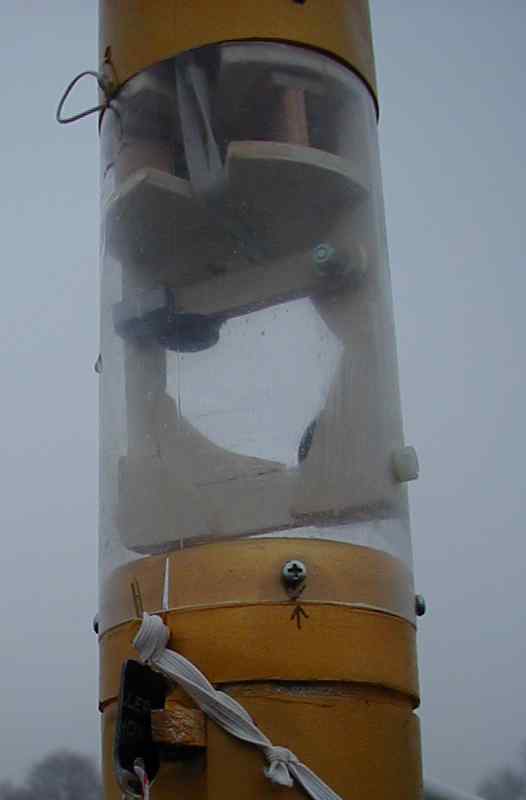

hier mal ein Bild von meiner Spitzentrennung.
Der Timer ist mit dem Aufziehrad und Stift nach unten eingebaut. Die Gummis die von der Spitze kommen sind an der Seite vorbeigeführt und auf den Stift des Timers gewickelt.
Der Holzhebel hält über einen Stift den Timer fest. Wird die Rakete beschleunigt so klapt der Hebel nach unten und der Timer kann frei drehen. An dem Hebel ist ein Magnet befestigt und an der Konstruktion ist eine Unterlegscheibe angeschraubt so das nach dem herunterklappen der Hebel festgehalten wird.
Hat bisher einmal funktioniert.big grin
Gruß
Bäckchen

Folgende Datei wurde angehängt:


In Wirklichkeit ist die Realität ganz anders !?
pmbond

Poseidon


Moderator

pmbond

Registriert seit: Okt 2004

Wohnort:

Verein: Einzelgänger

Beiträge: 1345

Status: Offline

Beitrag 67450 [Alter Beitrag01. Februar 2005 um 22:05]

[Melden] Profil von pmbond anzeigen    pmbond eine private Nachricht schicken   pmbond besitzt keine Homepage    Mehr Beiträge von pmbond finden

sieht geil aus.
da hat wohl jemand wieder getüftelt.
wieviele fallschirme hast du insgesamt verbaut ?


Pascal
