So siehts gerade bei mir aus:

Folgende Datei wurde angehängt:

pmbond

Poseidon


Moderator

pmbond

Registriert seit: Okt 2004

Wohnort:

Verein: Einzelgänger

Beiträge: 1345

Status: Offline

Beitrag 74500 , Re: aktueller Stand [Alter Beitrag29. April 2005 um 19:19]

[Melden] Profil von pmbond anzeigen    pmbond eine private Nachricht schicken   pmbond besitzt keine Homepage    Mehr Beiträge von pmbond finden

Zitat:
Original geschrieben von TR260
So siehts gerade bei mir aus:



Ist das gut oder schlecht ?
TR260

PU-Meister

TR260

Registriert seit: Jun 2003

Wohnort: Köln / Nürnberg

Verein:

Beiträge: 461

Status: Offline

Beitrag 74501 [Alter Beitrag29. April 2005 um 19:24]

[Melden] Profil von TR260 anzeigen    TR260 eine private Nachricht schicken   Besuche TR260's Homepage    Mehr Beiträge von TR260 finden

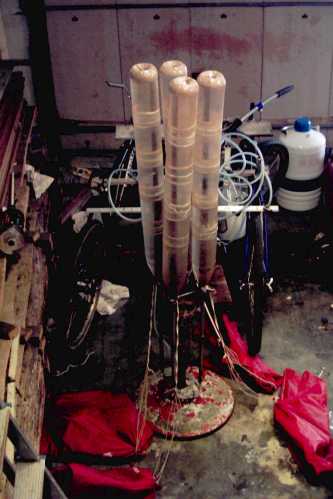

Zu sehen ist die 1. Stufe, wie sie seit der Betankung und Montage auf der Startrampe nun in der Garage steht. Dort wird sie übernachten, erst morgen soll sie auf das Fahrgestell (im Hintergrund) verladen werden. Anschließend wird das Ding herausgeschoben, und nach der Montage der 2. Stufe wird dann alles zum Startplatz transportiert. Die 3. Stufe wird erst kurz vor dem Start montiert.
Ansonsten erkennt man ganz hinten auf dem Bild noch einen größeren Dewar-Behälter, der natürlich weit mehr flüssigen Stickstoff enthält, als für einen Start nötig wäre. (Natürlich nehm ich ins Testgebiet nur einen kleinen handlichen Behälter mit)

Grüße

K.T.
Rocket

Poseidon

Rocket

Registriert seit: Mär 2004

Wohnort: Ahausen/Weyhe bei Bremen

Verein:

Beiträge: 1088

Status: Offline

Beitrag 74503 [Alter Beitrag29. April 2005 um 19:56]

[Melden] Profil von Rocket anzeigen    Rocket eine private Nachricht schicken   Rocket besitzt keine Homepage    Mehr Beiträge von Rocket finden

Hui,das sieht ja gut aus,bin mal gespannt ob das morgen alles klappt,bei mir gings heute nichtz so gut....(egal schreib ich gleich innen Startfred^^)
Sehen orgendwie so unverbunden aus die Flaschen,werden die noch irgendwie verbunden untereinander,also verklebt oder so?
Viele Grüße
Rocket
TR260

PU-Meister

TR260

Registriert seit: Jun 2003

Wohnort: Köln / Nürnberg

Verein:

Beiträge: 461

Status: Offline

Beitrag 75792 , Animationen [Alter Beitrag17. Mai 2005 um 15:04]

[Melden] Profil von TR260 anzeigen    TR260 eine private Nachricht schicken   Besuche TR260's Homepage    Mehr Beiträge von TR260 finden

@Rocket
Geklebt wird da nix mehr, die Booster bekommen nur noch Spitzen lose aufgesetzt, die an der 2. Stufe befestigt sind. Da sind dann die Fallschirme drunter.


Ich poste mal ein paar Animationen, damit man sich vorstellen kann, wie der Flug ablaufen soll.
Hier erstmal der Flug aus der Sicht des Labor-Moduls:

Anhang: lm_10fps.00.zip
TR260

PU-Meister

TR260

Registriert seit: Jun 2003

Wohnort: Köln / Nürnberg

Verein:

Beiträge: 461

Status: Offline

Beitrag 75797 [Alter Beitrag17. Mai 2005 um 15:13]

[Melden] Profil von TR260 anzeigen    TR260 eine private Nachricht schicken   Besuche TR260's Homepage    Mehr Beiträge von TR260 finden

Und hier aus 80 m Entfernung am Boden (da wo ich wäre):
(übrigens alles 3mal so langsam wie in echt)

Anhang: 80m 10fps.00.zip
TR260

PU-Meister

TR260

Registriert seit: Jun 2003

Wohnort: Köln / Nürnberg

Verein:

Beiträge: 461

Status: Offline

Beitrag 75799 [Alter Beitrag17. Mai 2005 um 15:20]

[Melden] Profil von TR260 anzeigen    TR260 eine private Nachricht schicken   Besuche TR260's Homepage    Mehr Beiträge von TR260 finden

Und zum Schluss noch ein Blick auf die Funktionsweise der Startkupplung:
(die Schnur, die das eine Teil zum drehen bringt, um die Schraube zu lösen, ist hier nicht zu sehen)

Anhang: liftoff 10fps.00.zip
TR260

PU-Meister

TR260

Registriert seit: Jun 2003

Wohnort: Köln / Nürnberg

Verein:

Beiträge: 461

Status: Offline

Beitrag 76003 [Alter Beitrag18. Mai 2005 um 12:36]

[Melden] Profil von TR260 anzeigen    TR260 eine private Nachricht schicken   Besuche TR260's Homepage    Mehr Beiträge von TR260 finden

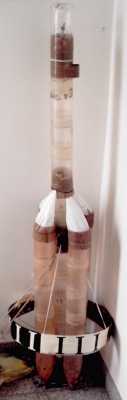

Hier der aktuelle Stand:
da das Heck der 2. Stufe ersetzt werden musste, hab ich auch gleich ein völlig neues Leitwerk drangemacht. Statt den alten 4 lapprigen Finnen (die in jeder Hinsicht schlecht waren) gibts nun ein Ring-Tail mit 45 cm Durchmesser und 10 cm Höhe. Laut VCP ist das sogar ausreichend wenn die 2 kg (Leergewicht) schwere Booster-Stufe noch nicht abgekoppelt ist, jetzt kann ich erstmals davon ausgehen, dass die Rakete in jeder Flugphase wirklich stabil fliegen wird. Die Lackierung soll die Auswertung des Fluges erleichtern, wobei die römischen Zahlen die Booster-Triebwerke kennzeichnen.

Grüße

K.T.

Folgende Datei wurde angehängt:

Unregistriert

Anzündhilfe

Registriert seit: Jan 1970

Wohnort:

Verein:

Beiträge: 0

Status: Offline

Beitrag 77378 [Alter Beitrag04. Juni 2005 um 13:20]

[Melden] Profil von Unregistriert anzeigen    Unregistriert eine private Nachricht schicken   Unregistriert besitzt keine Homepage    Mehr Beiträge von Unregistriert finden

Beitrag entfernt...

Betrachte dich als verwarnt !
D.h. Nocheinmal sowas und du fliegst, ganz ohne Rakete !
robby2001

Gardena Master of Rocketry


Moderator

robby2001

Registriert seit: Jan 2004

Wohnort: Osnabrück

Verein:

Beiträge: 2087

Status: Offline

Beitrag 77379 [Alter Beitrag04. Juni 2005 um 13:30]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

Äh...ja... aha!

Moin erstmal. Was bist du denn für einer, dass du hier solche (sorry)
bekloppten Behauptungen aufstellst?

Fragender Gruß

Robert
