Erwin Behner

SP-Schnüffler

Registriert seit: Aug 2000

Wohnort: Bayern (nähe Augsburg)

Verein: RAMOG e.V.

Beiträge: 765

Status: Offline

Beitrag 16186 [Alter Beitrag16. Juli 2002 um 18:14]

[Melden] Profil von Erwin Behner anzeigen    Erwin Behner eine private Nachricht schicken   Besuche Erwin Behner's Homepage    Mehr Beiträge von Erwin Behner finden

Zitat:
Original geschrieben von Johannes (Axe) Haux
Bei schnellen Raketen (hohe G-Kraefte) wird ausdruecklich von der Verwendung von Klinkenbuchsen abgeraten, da durch die auftretenden Kraefte keine sichere Funktion der Kontakte gewaehrleistet ist.


Sofern ein funktionieren bei hohen Geschwindigkeit notwendig ist, ja! In diesem Fall ist dies nicht der Fall. Der Klinkenstecker bewirkt nur, daß der Transistor am Gipfelpunkt durchschalten kann und da ist(/sollte) die Geschwindigkeit recht gering sein.

Viele Grüße
Erwin
Johannes (Axe) Haux

Poseidon

Johannes (Axe) Haux

Registriert seit: Okt 2000

Wohnort: D-73035 Göppingen-Jebenhausen

Verein: HGV, AGM, TRA #7891 L2 z.Zt. inaktiv

Beiträge: 1067

Status: Offline

Beitrag 16218 [Alter Beitrag17. Juli 2002 um 13:46]

[Melden] Profil von Johannes (Axe) Haux anzeigen    Johannes (Axe) Haux eine private Nachricht schicken   Johannes (Axe) Haux besitzt keine Homepage    Mehr Beiträge von Johannes (Axe) Haux finden

Zitat:
Original geschrieben von Achim

@Axe: Bohrschablone und Aufkleber sind für den Bausatz vorgesehen. Hast du vielleicht die exakten Bohrlochabstände und der LED des altacc an der Hand? Vielleicht kann ich das dann noch angleichen, so wie Dany das vorgeschlagen hat.

Gruß,
Achim




Achim, leider habe ich die Masse nicht.
Im Web finde ich sie auch nicht.

Gruss Johannes

Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy)
Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway)
Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck)
Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 16404 [Alter Beitrag22. Juli 2002 um 21:30]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

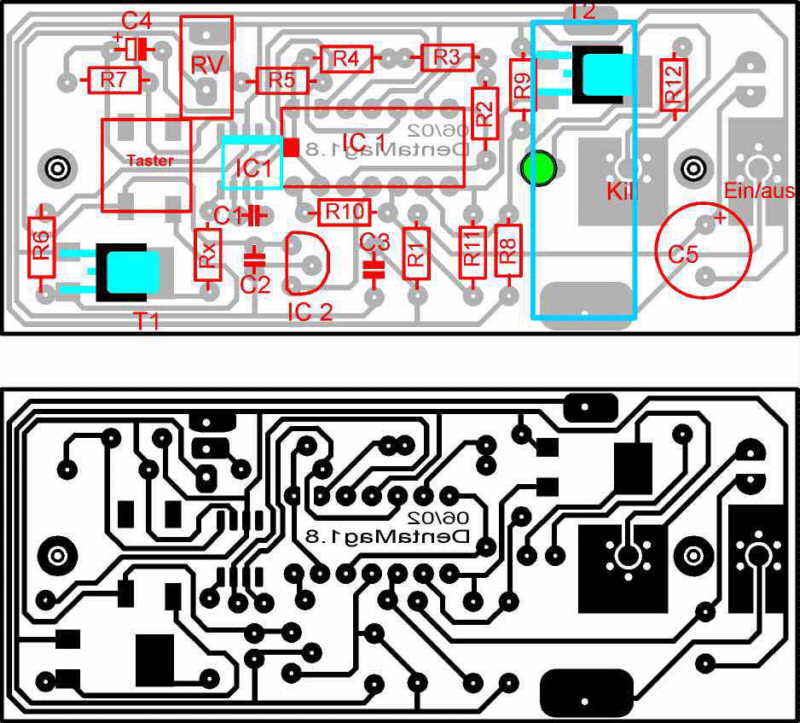

Hi Bertram,
hier die jüngste layoutversion. Bitte zeichne die von dir gewünscheten Änderungen ein und dann gehts los mit der Produktion.

Gruß,
Achim

Der größte Feind des Erfolges ist die Perfektion
Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 16405 [Alter Beitrag22. Juli 2002 um 21:38]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

Zitat:
Original geschrieben von Achim
Hi Bertram,
hier die jüngste layoutversion. Bitte zeichne die von dir gewünscheten Änderungen ein und dann gehts los mit der Produktion.

Gruß,
Achim




Folgende Datei wurde angehängt:


Der größte Feind des Erfolges ist die Perfektion
Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 16418 [Alter Beitrag23. Juli 2002 um 10:08]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

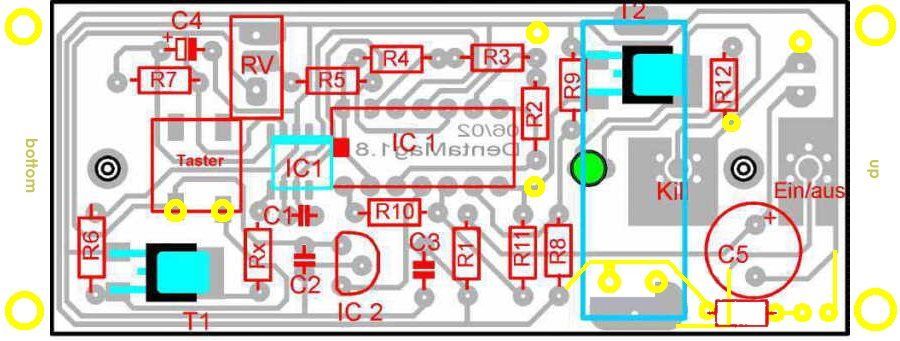

hi Achim,

kannst Du mit folgendem leben?:

1. R12 - südliches Auge fehlt. Habe ich es richtig ergänzt?
2. Schraubanschluss-Möglichkeit für Zünder
3. Schraubanschluss-Möglichkeit für 9V-Batterie. An dieser Stelle ein Hinweis: <b>die Kabel der käuflichen 9V-Anschluss-Doppelclips sind i.d.R. <u>so mies</u>, dass sie vollständig durch eigene ersetzt werden sollten!</b>
4. Widerstand + Lötaugen für eine "on"-LED
5. Lötaugen für herausgeführte Reset-Taster
6. Anschluss für eine vor dem Flug zu entfernende Kill-Brücke nördlich und südlich von R2
7. bottom/up Beschriftung
8. konventionelle Schraubbefestigung
----
Alle Ergänzungen (bis auf 1.) kann man ja auch ignorieren bzw. wegsägen - aber man ist ein bisschen flexibler, z.B. bei der Wahl der Stromversorgung.

Bertram

Folgende Datei wurde angehängt:

Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 16478 [Alter Beitrag24. Juli 2002 um 22:47]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

Robert Galeijs hat übrigends gerade seinen L3 geschafft! Siehe hier

und <b> er hat einen Magnetsensor für die Gipfelpunkterkennung genommen!</b> (Alle, die bisher damit geflogen sind werden sagen: <b><i>was sonst</i></b>wink - und zwar das winzige Winzteil, mit dem dieser thread los ging!


Aber irgendwie sieht seine Nike-Smoke-"Kompatible" nicht mehr so aus, als ob da blacksky-railguides noch halten...


Glückwunsch!!!party party party

Bertram
Eberhard

SP-Schnüffler

Eberhard

Registriert seit: Jan 2002

Wohnort: Ulm

Verein: ARGOS; T2, TRA L3

Beiträge: 580

Status: Offline

Beitrag 16480 [Alter Beitrag24. Juli 2002 um 23:47]

[Melden] Profil von Eberhard anzeigen    Eberhard eine private Nachricht schicken   Besuche Eberhard's Homepage    Mehr Beiträge von Eberhard finden

Hallo Achim,

sehe, dass Du gerade im Forum bist. Hast Du meine Mail erhalten?

Viele Grüsse

Eberhard
Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 16482 [Alter Beitrag25. Juli 2002 um 01:04]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

Hallo Eberhard,

ja, ich hab die mail erhalten, hab dir nur noch nicht geantwortet, da ich vorher noch Bertrams Änderungen umsetzen wollte.
ich schick dir gleich ne mail.

Gruß,
Achim

Der größte Feind des Erfolges ist die Perfektion
Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 16561 , Re: Re: "Stahl" [Alter Beitrag27. Juli 2002 um 09:11]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

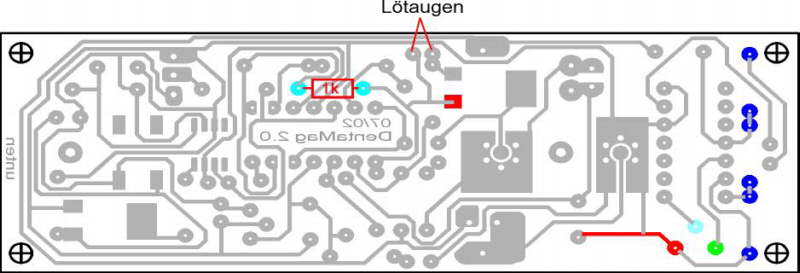

Hi Bertram,
sind der Widerstand und die Lötaugen so ok?

Gruß,
Achim

Folgende Datei wurde angehängt:


Der größte Feind des Erfolges ist die Perfektion
Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 16563 [Alter Beitrag27. Juli 2002 um 13:52]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

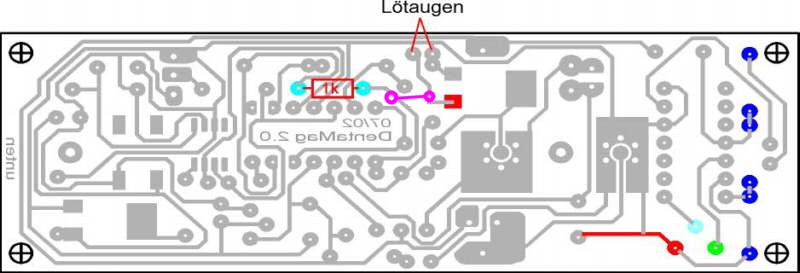

hmm, da hat sich viel geändert.
Der 1k sollte nur in die Leitung zwischen OpAmp #4 -Ausgang und FET-Gate "eingeklemmt" werden - so wie hier magenta eingezeichnet.
Kannst Du vielleicht doch mal den Bestückunsgplan dazu schicken? Ich kann nicht genau erkennen, was neu (LowBatt und was Anschlussauge ist.

Bertram

P.S. geht auch per email - Deine Anhänge kommen gut an. Zu Deinem Attachment-Problem: Nimm mal Mozilla, kannst Du auch erst einmal parallel installieren stick out tongue

Bertram

Folgende Datei wurde angehängt:
