Hi Bertram,
dann müsste es stimmen. Der 1k liegt zwischen Ausgang 4 des OpAmp (Pin 14) und dem Gate des Fet.
die Lötaugen für den Stecker liegen am Gate des Fet und an Masse - richtig?.

Ich schick dir noch mal das ganze Bild in der mail, da muss ich es nicht so komprimieren.

Gruß,
Achim

Der größte Feind des Erfolges ist die Perfektion
Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 17743 [Alter Beitrag21. August 2002 um 21:48]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

hi,

ich hatte ein merkwürdiges Problem:
Die Test-LED, die bisher bei der simulierten Zündung hell aufleuchtete und danach weiterglimmte, tat eben letzteres nicht mehr. Sie blitzte nur noch kurz auf und auch das manchmal nicht richtig, vor allem bei mehreren Tests hintereinander.

In der Prototypen-Version wird die LED über den FET direkt an den 1000µ-Kondensator angeschlossen - und das ist ihr Untergang: Sie wird schlichtweg zerschossen.

Mit einem kleinen R (560 Ohm) vor der LED läuft alles prima.

Es ist durchaus möglich, dass dies von der Güte der LED abhängt: "schlechte" LED (hoher Innenwiderstand) --> kein Problem, "gute" LED --> pritzel...

Die aktuelle LED-Beschaltung von Achims Bausatz liegt mir nicht vor; deswegen bitte sicherstellen, dass ein Vorwiderstand vor der LED liegt, <b>aber nicht vor dem Zünder</b>.

Bertram
Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 17890 [Alter Beitrag24. August 2002 um 20:41]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

Auf einem überaus schönen Flugtag in Kaltbrunn (das Wetter hielt wesentlich besser als erwartet, und die Windstille liess uns die Raketen aus 600m Höhe vor die Füsse segeln) flog der Dentamag (Prototyp Nr. 2) das erste Mal in der Schweiz.

Vorher testete ich die vorhandenen Startanlagen intensiv mit einem Serien-Dentamag "Basic":
- BlackSky Rail (elox. Alu) : wie zu erwarten kein Effekt feststellbar
- 6mm-Rod aus <b>EDELSTAHL</b>: ebenfalls kein Effekt feststellbar.
Letzteres finde ich sehr erfreulich. Das Edelstahl nicht entfernt so magnetisch ist wie normaler Stahl ist mir zwar bekannt gewesen; ich dachte aber bisher, sein Einfluss sei immer noch zu gross.

Wenn noch drei andere an Edelstahl-Rods keine Beeinflussung feststellen, denke ich, dass wir den Einsatz an solchen Rods freigeben können.

Die mit Dentamag ausgerüstete Aerotech IQSY-Tomahak war etwa 600 g schwer. Sie flog auf einem F20-W, dessen Ausstossladung ich entfernt und durch 5-min-Epoxy ersetzt hatte, auf irgendwas jenseits 400 m. Das <i>deployment</i> war (wie soll es auch anders sein) perfekt am Apogäum.

Bertram
Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 18543 [Alter Beitrag04. September 2002 um 23:14]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

Ich habe die Dokumentation für den Dentamag fertig:

Dentamag

Bertram
Rainer

Grand Master of Rocketry

Registriert seit: Mär 2002

Wohnort:

Verein:

Beiträge: 2067

Status: Offline

Beitrag 18544 [Alter Beitrag04. September 2002 um 23:35]

[Melden] Profil von Rainer anzeigen    Rainer eine private Nachricht schicken   Rainer besitzt keine Homepage    Mehr Beiträge von Rainer finden

Das ist die typische
"Bertram´s Qualität"

Ich bin sprachlos über so viel genaueste
Information und Liebe zum Detail in Deiner
DENTAMAG-Dokumentation.

Boooaaah, Bertram,
Herzlichen Glückwunsch zu Deiner und auch Achims Leistung.

Rainer *

* der vor mehreren Monaten durch Stöbern auf
Deiner Homepage erst auf dieses Forum aufmerksam wurde.

Bertram Radelow

SP-Schnüffler

Bertram Radelow

Registriert seit: Apr 2001

Wohnort: CH-7270 Davos

Verein: Argos, MGD

Beiträge: 926

Status: Offline

Beitrag 18546 [Alter Beitrag05. September 2002 um 00:19]

[Melden] Profil von Bertram Radelow anzeigen    Bertram Radelow eine private Nachricht schicken   Besuche Bertram Radelow's Homepage    Mehr Beiträge von Bertram Radelow finden

Na ja,
die Regierung (BRD) hat uns Zahnärzte ja dummerweise schon als "Leistungserbringer" bezeichnet (ich glaube, Zahntechniker sind da auch mit eingeschlossen gewesen). Da ärgern sich alle drüber - denn die "anderen", nämlich die Krankenkassen, sind eben keine Leistungserbringer big grin ...

Und die Patienten? Die kommen nicht vor, wie es sich für einen Obrigkeitsstaat gehört.

Bertram
Andreas H.

Grand Master of Rocketry


Moderator

Registriert seit: Nov 2001

Wohnort:

Verein:

Beiträge: 2528

Status: Offline

Beitrag 18547 [Alter Beitrag05. September 2002 um 07:50]

[Melden] Profil von Andreas H. anzeigen    Andreas H. eine private Nachricht schicken   Andreas H. besitzt keine Homepage    Mehr Beiträge von Andreas H. finden

Hi Bertram,

Deine Doku ist wieder vom Feinsten! king

Gruß Andreas
Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 18603 [Alter Beitrag05. September 2002 um 23:33]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

Der DentaMag plus bekommt ab sofort neue, verbesserte Schraubschalter.
Es wird jetzt ein Drehteil mit gechnittenem Gewinde verwendet, das weniger Spiel aufweist und durch die vollflächige Verlötung wesentlich mehr Schutz vor zu hohen Anzugsmomenten bietet.
Die schraube ist nun kegelförmig geschliffen und das Widerlager besteht aus einer aufgelöteten Messingplatte.
Da die Montage ziemlich fummelig ist sind die beiden Schalter bei den Bausätzen schon fertig bestückt.
Durch die Änderungen wurde ein neues Layout erforderlich, so dass ich erst neue Printplatten ätzen muss.
Alle, die ihren DentaMag plus noch nicht erhalten haben, bitte ich noch um ein klein wenig Geduld.
Ich denke, es lohnt sich.

Gruß,
Achim

Der größte Feind des Erfolges ist die Perfektion
Achim

Moderator


Moderator

Achim

Registriert seit: Aug 2000

Wohnort: Deutschland 91088 Bubenreuth

Verein: Solaris & RMV

Beiträge: 3029

Status: Offline

Beitrag 20072 [Alter Beitrag06. Oktober 2002 um 13:47]

[Melden] Profil von Achim anzeigen    Achim eine private Nachricht schicken   Besuche Achim's Homepage    Mehr Beiträge von Achim finden

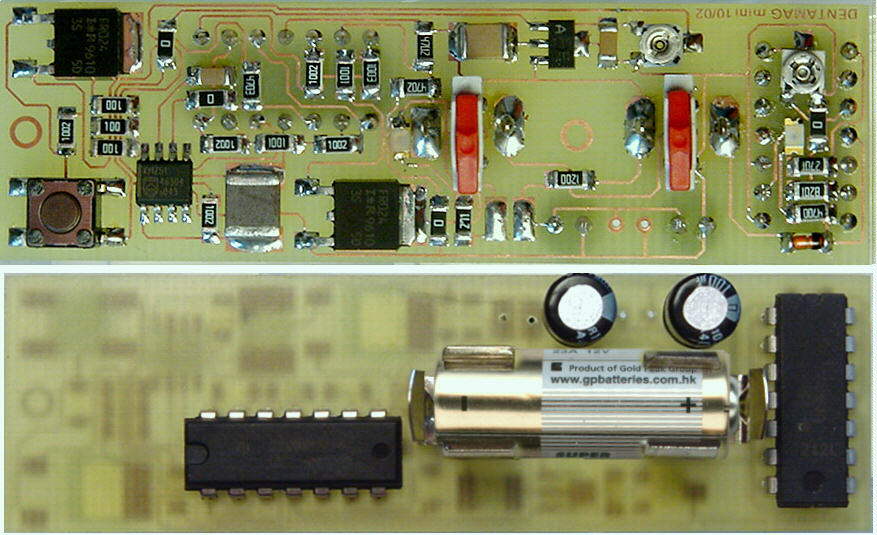

Der erste Prototyp des Dentamag+mini ist fertig.
Die Platine misst 79 x 23 mm. Alle Funktionen sind wie beim DM+, statt der Drehschalter werden Schiebeschalter verwendet, die 12V Batterie sitzt jetzt in einem Halter und braucht nicht mehr gelötet zu werden. Das Gewicht konnte um 10 Gramm auf 19 Gramm reduziert werden. Mit der 18mAh Version sind 15 Gramm erreichbar. Wir haben damit also ein echtes t1 Modell.

Gruß,
Achim

Folgende Datei wurde angehängt:


Der größte Feind des Erfolges ist die Perfektion
bobito

RMB Grafiker

bobito

Registriert seit: Jul 2001

Wohnort: Iserlohn-Letmathe

Verein: ADAC (Gold)

Beiträge: 2305

Status: Offline

Beitrag 20073 [Alter Beitrag06. Oktober 2002 um 15:21]

[Melden] Profil von bobito anzeigen    bobito eine private Nachricht schicken   Besuche bobito's Homepage    Mehr Beiträge von bobito finden

Super Achim, das ist natürlich hochinteressant für Schulveranstaltungen etc. Die paar Grämmchen lassen sich leicht wuppen wink

Der muss ja dann auch in den von mir so geliebten 40er Durchmesser passen. Töfte

Boris
