Twister

PU-Meister

Twister

Registriert seit: Jul 2006

Wohnort: Isen

Verein: 1.WC Mühldorf-Nord

Beiträge: 255

Status: Offline

Beitrag 121565 [Alter Beitrag24. Mai 2007 um 22:27]

[Melden] Profil von Twister anzeigen    Twister eine private Nachricht schicken   Twister besitzt keine Homepage    Mehr Beiträge von Twister finden

Vielen Dank für die Erklärung. Ich hatte eher vor es anders zu machen.


Die Klappe der Fallschirmkammer IST die Luftklappe..

Dern Rest kann man sich denken.

Mich bedrückt die Vorstellung aus dem Hinterteil einer Rakete zu trinken!
MarkusJ

Gardena Master of Rocketry


Moderator

Registriert seit: Apr 2005

Wohnort: Kandel

Verein:

Beiträge: 2148

Status: Offline

Beitrag 121590 [Alter Beitrag25. Mai 2007 um 08:44]

[Melden] Profil von MarkusJ anzeigen    MarkusJ eine private Nachricht schicken   MarkusJ besitzt keine Homepage    Mehr Beiträge von MarkusJ finden

Könnte kompliziert werden, mit dem Fallschirmanpressdruck...

mfG
Markus

WARNUNG: Dieser Beitrag kann Spuren von Ironie beinhalten
Ich bin weder eine Suchmaschine, noch ein Nachschlagewerk - PNs zu Themen die im Forum stehen oder dorthin gehören, werde ich nicht beantworten.
Bilder bitte NICHT über Imageshack oder andere Imagehoster einbinden!
Twister

PU-Meister

Twister

Registriert seit: Jul 2006

Wohnort: Isen

Verein: 1.WC Mühldorf-Nord

Beiträge: 255

Status: Offline

Beitrag 121772 [Alter Beitrag27. Mai 2007 um 15:13]

[Melden] Profil von Twister anzeigen    Twister eine private Nachricht schicken   Twister besitzt keine Homepage    Mehr Beiträge von Twister finden

Da geb ich dir recht, aber was ist hier schon wirklich einfach? big grin

Mich bedrückt die Vorstellung aus dem Hinterteil einer Rakete zu trinken!
Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 125626 [Alter Beitrag25. Juli 2007 um 00:04]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden

Zitat:
Original geschrieben von Twister

Da geb ich dir recht, aber was ist hier schon wirklich einfach? big grin



Genau, was ist schon einfach? Bald schon könnte der erste MAGIER in einer Wasserrakete mitfliegen, elektrische Timer aus "konventionellen" Bauteilen fliegen ja schon erfolgreich ... und eigentlich tut es ja der einfache Tommy Timer aus dem Wackeldingensspielzeug big grin
Deshalb nun hier die Anfänge wink eines Timers für 2 Servos mit einem ATTiny13.
- 5-12V Spannungsversorgung
- 2 Servos
- 1 Trigger
- 1 LED
- Konfigurierbar per IR-Fernbedienung (verschiedene Zeiten, Servos zurückstellen ...)
Da das alles recht wenig Bauteile sind lässt sich sowas sehr schnell ohne Ätzen zusammenbauen.

Wenn ich diese Idee umgesetzt habe und das alles so funktioniert, ist der Weg geebnet um eventuell einen MAGIER einzubauen. Ich möchte schließlich sichergehen, dass das mit den Servos auch gut klappt, bevor da solch HighTech wie eventuell der MAGIER mitfliegt wink

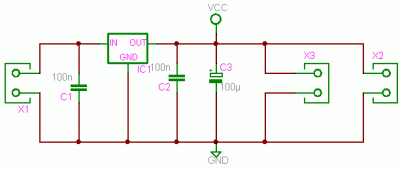

Die Spannungsversorgung (Ausgabe 5V)

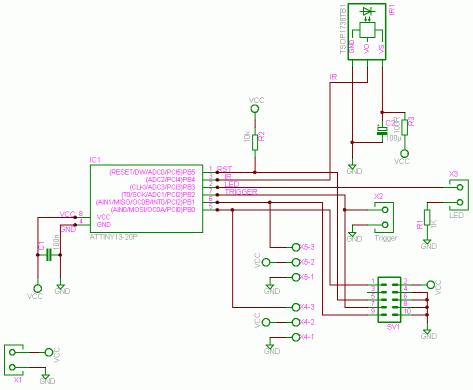

Die Hauptplatine


Grüße
Scorpion_XIII

t(h)rust in GARDENA
Reinhard

Überflieger

Reinhard

Registriert seit: Sep 2003

Wohnort: Österreich

Verein: TRA #10691, AGM

Beiträge: 1187

Status: Offline

Beitrag 125628 [Alter Beitrag25. Juli 2007 um 00:40]

[Melden] Profil von Reinhard anzeigen    Reinhard eine private Nachricht schicken   Besuche Reinhard's Homepage    Mehr Beiträge von Reinhard finden

Hi,

das Konzept sieht gut aus, nur eine Kleinigkeit würde ich ändern. Nach Möglichkeit sollte man die Stromversorgung des µC von den Servos entkoppeln. Ich hatte teilweise die Erfahrung gemacht dass Servos beim Anfahren so viel Strom brauchen dass dadurch der µC resetet wurde. Aber das kann man ja austesten.

Gruß
Reinhard
Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 125680 [Alter Beitrag26. Juli 2007 um 00:42]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden

Hi,

hmm, müsste ich dann mal testen. Was meinst du mit entkoppeln? Einen zweiten Akku?

Gruß
Scorpion_XIII

t(h)rust in GARDENA
Zaphod

Epoxy-Meister

Zaphod

Registriert seit: Feb 2007

Wohnort: Alsbach-Hähnlein

Verein: TU-Darmstadt

Beiträge: 425

Status: Offline

Beitrag 125682 [Alter Beitrag26. Juli 2007 um 07:22]

[Melden] Profil von Zaphod anzeigen    Zaphod eine private Nachricht schicken   Zaphod besitzt keine Homepage    Mehr Beiträge von Zaphod finden

Jepp das dürfte gemeint sein bzw. was auch gehen würde; ein Akku aber nen eigenen parallel liegenden Spannungsregler um den Servo zu versorgen. Das hieße in beiden Fällen nen Optokoppler zwischen PWM-Ausgang und Servo-Steuereingang zu schalten um die zwei Potentiale galvanisch zu trennen.

Gruß Marco

Geändert von Zaphod am 26. Juli 2007 um 07:24

Reinhard

Überflieger

Reinhard

Registriert seit: Sep 2003

Wohnort: Österreich

Verein: TRA #10691, AGM

Beiträge: 1187

Status: Offline

Beitrag 125725 [Alter Beitrag26. Juli 2007 um 21:02]

[Melden] Profil von Reinhard anzeigen    Reinhard eine private Nachricht schicken   Besuche Reinhard's Homepage    Mehr Beiträge von Reinhard finden

Hi,

ein zweiter Spannungsregler, und ev. noch ein Elko reichen. Ein Optokoppler ist nicht notwendig, so lange man nicht gleichzeitig empfindliche Messungen durchführen will.

Gruß
Reinhard
TheSmartGerman

PU-Meister

TheSmartGerman

Registriert seit: Jun 2007

Wohnort: Schwabenland

Verein:

Beiträge: 245

Status: Offline

Beitrag 125816 [Alter Beitrag29. Juli 2007 um 14:44]

[Melden] Profil von TheSmartGerman anzeigen    TheSmartGerman eine private Nachricht schicken   Besuche TheSmartGerman's Homepage    Mehr Beiträge von TheSmartGerman finden

@Scorpion_XIII

Netter Timer,
ich bin grad dabei mir mit einem ATTiny 2313 eine Timer auzubauen... Ich wollte die Zeit übern nen 8 DIL Schalter einstellen... die Möglichkeit über IR-Fernbedienung ist aber wesentlich eleganter...
Außerdem hab ich mir überlegt eine PenCam mit anzusteuern.. Damit wäre es dann Möglich entweder beim Start oder nach Auslösen des Fallschirms Bilder zu machen...

Momantan verwende ich einen Timer auf NE556 Basis ein Timer für die Zeitverzögerung und einen für ein PWM Signal für den Servo...

Bin mal gespannt wie dein Timer wird bounce

Gruße Bene

Geändert von TheSmartGerman am 29. Juli 2007 um 14:45


Schrauben-sägen-löten-kleben, so vergeht viel Zeit im Leben!

TheSmartGerman
Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 125820 [Alter Beitrag29. Juli 2007 um 18:15]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden

Hi Bene,

das mit der Kamera habe ich auch noch vor. Dafür nehem ich aber nen neuen Chip, ist man variabler wink

Gruß
Scorpion_XIII

t(h)rust in GARDENA
