hallo
neue ideen zum fallschirm auswurf:

1) elektronisch: mit neigungsschalter der dann einen magnetschalter betätigt, der dann
anstatt den tommy timern verwendet werden kann, die energie könnte ein elko liefern
(leichter als batterie)

2)mechanisch: über "druckschalter", in rakete oben in flaschenboden loch machen und zb
französisches ventil, von INNEN (über stab)reindrehen, darauf diesen (siehe bild)
druckprüfer (bei jedem schwalbe fahradschlauch dabei) stecken/kleben und noch eine feder
dran ,die den ablesestab reindrückt wenn zu wenig druck auf der rakete ist, dh des ding
weit oben in der luft ist, dann dort irgendwie eben die falschirmauslösung dran machen

Folgende Datei wurde angehängt:

stroems

Muffenschrumpf-Azubi

Registriert seit: Mär 2004

Wohnort: Erlangen

Verein:

Beiträge: 70

Status: Offline

Beitrag 45566 [Alter Beitrag25. März 2004 um 11:54]

[Melden] Profil von stroems anzeigen    stroems eine private Nachricht schicken   Besuche stroems's Homepage    Mehr Beiträge von stroems finden

Zu dem Druckprüfer brauchst Du aber noch einen Timer, sonst geht der Fallschirm auf, kurz nachdem das Wasser leer ist.
Sowas ist mir mal im Anfangsstadium durch einen Fehler meinerseits passiert (neue Raketenspitze war fehlerhaft): Der Fallschirm ging in etwa 5m Höhe auf und ist abgerissen. Die Rakete ist ohne Spitze (und ohne Schirm) schräg weitergeflogen und in der Nähe eines Parkplatzes im Baum gelandet (2 cm dicken Ast abgebrochen). Zum Glück ist nix passiert (Auto/Personen).
Daher: Vorsicht!

Dieses System ist aber eine prima Möglichkeit zur Stufentrennung: je nach verwendeter Feder recht kräftig und löst vermutlich genau zur richtigen Zeit aus.
robby2001

Gardena Master of Rocketry


Moderator

robby2001

Registriert seit: Jan 2004

Wohnort: Osnabrück

Verein:

Beiträge: 2087

Status: Offline

Beitrag 45576 [Alter Beitrag25. März 2004 um 17:22]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

Tach!

Auf Wunsch von Taucher möchte ich hier zeigen, wie ich das
Fallschirmmodul am Raketenkörper befestige.

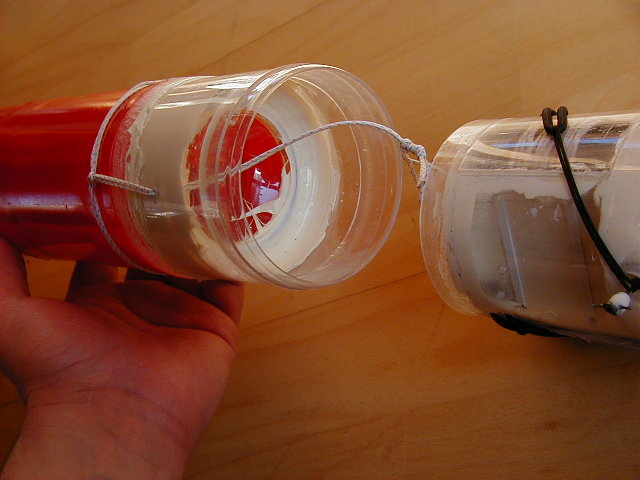

Auf dem Bild sieht man von oben auf den Druckkörper. Die
oberste Flasche des Druckkörpers hat noch ihren Boden, so dass
der Druckkörper dicht ist. Auf den Boden der Flasche hab ich mit
Silikonkleber (das Zeugs, mit dem ich auch die Finnen festklebe)
einen ca. 5 cm langen Ring geklebt. Den Kleber hab ich ziemlich
üppig aufgetragen, damit die Verbindung stabil ist.

Folgende Datei wurde angehängt:

robby2001

Gardena Master of Rocketry


Moderator

robby2001

Registriert seit: Jan 2004

Wohnort: Osnabrück

Verein:

Beiträge: 2087

Status: Offline

Beitrag 45577 [Alter Beitrag25. März 2004 um 17:28]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

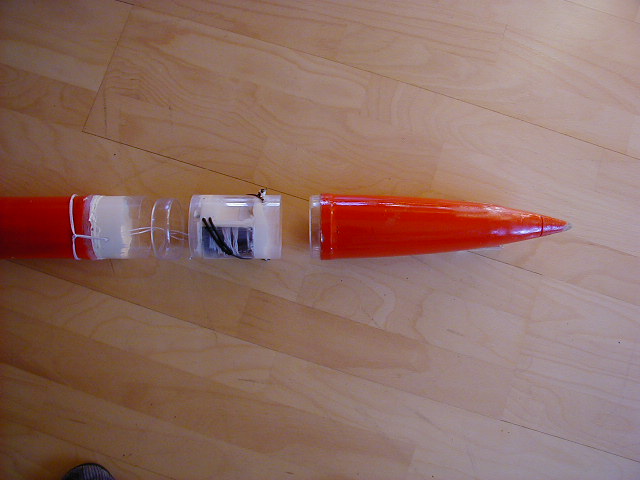

Auf den Ring kommt ein Verbindungsstück und darauf wird dann
das Fallschirmmodul geschoben. Eigentlich ist das die symmetrical
splice Technik nur ohne Kleber, also wieder lösbar.
Oben drauf kommt dann die Spitze. Der Vorteil bei dieser Technik:
man kann mit wenigen Handgriffen das Fallschirmmodul austauschen
oder ein weiteres Modul, z.B. ein Kameramodul dazwischensetzen.

Das Band zwischen dem Druckkörper links und dem Fallschirmmodul
in der Mitte dient der Sicherheit. Hab die Befürchtung, die Fallschirme
könnten mir das Modul vom Druckkörper reißen.

Folgende Datei wurde angehängt:

robby2001

Gardena Master of Rocketry


Moderator

robby2001

Registriert seit: Jan 2004

Wohnort: Osnabrück

Verein:

Beiträge: 2087

Status: Offline

Beitrag 45578 [Alter Beitrag25. März 2004 um 17:29]

[Melden] Profil von robby2001 anzeigen    robby2001 eine private Nachricht schicken   Besuche robby2001's Homepage    Mehr Beiträge von robby2001 finden

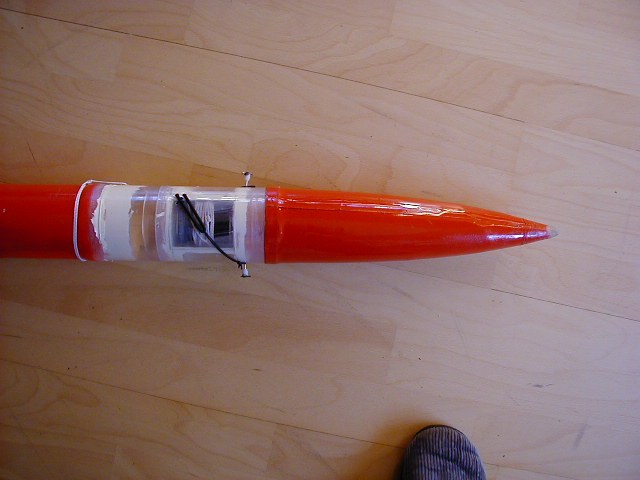

Hier halt mal alles im zusammengesetzten Zustand...


Robert

Folgende Datei wurde angehängt:

Bernhard

Epoxy-Meister

Bernhard

Registriert seit: Mai 2001

Wohnort: Hamburg

Verein: HFC Hamburg

Beiträge: 220

Status: Offline

Beitrag 45751 , hübsche pantoffeln.... huhuh [Alter Beitrag30. März 2004 um 23:55]

[Melden] Profil von Bernhard anzeigen    Bernhard eine private Nachricht schicken   Besuche Bernhard's Homepage    Mehr Beiträge von Bernhard finden



editiert

Fliege nicht schneller als Dein Schutzengel fliegen kann.
Highflyer

PU-Meister

Highflyer

Registriert seit: Feb 2004

Wohnort: Wuppertal

Verein:

Beiträge: 442

Status: Offline

Beitrag 45818 [Alter Beitrag01. April 2004 um 19:26]

[Melden] Profil von Highflyer anzeigen    Highflyer eine private Nachricht schicken   Highflyer besitzt keine Homepage    Mehr Beiträge von Highflyer finden

Zu dem chemischen Timer:
man könnte doch auch Backpulver und Essig nehmen, das hab ich auch schon getestet.
MfG
Highflyer
Martin

Wasserraketenbauer

Registriert seit: Mär 2004

Wohnort: Stuttgart

Verein:

Beiträge: 182

Status: Offline

Beitrag 45819 [Alter Beitrag01. April 2004 um 19:39]

[Melden] Profil von Martin anzeigen    Martin eine private Nachricht schicken   Besuche Martin's Homepage    Mehr Beiträge von Martin finden

hab ich auch getestet, auf dem balkon, dort ist alles voll von de scheis der dabei entsteht, außerdem stinkt essig!
ps, ich hab essigessenz genommen
veloxid

Muffenschrumpf-Azubi

Registriert seit: Mai 2004

Wohnort:

Verein:

Beiträge: 92

Status: Offline

Beitrag 48832 [Alter Beitrag28. Mai 2004 um 19:25]

[Melden] Profil von veloxid anzeigen    veloxid eine private Nachricht schicken   Besuche veloxid's Homepage    Mehr Beiträge von veloxid finden

Hi
Ich bin neu im Forum beschäftige mich aber schon paar jahre mit Wasserraketen und sind inzwischen auch schon an nem Punkt angelangt wo wir nicht mehr auf nen Fallschrim verzichten können.
Ich hab Jetzt auch noch mal ne frage:
Wie könnte ich es Realisieren, dass der Fallschirm bei nem Stromfluss genzüündet wird?
D.h. Ich hab was gebaut was den Strom im richtitigen moment liefert. jetzt brauch ich was was den dann nur noch auslösrt.
Hab an Magnet gedacht der as anzieht und dann alles auslöst.
Hat es jemand von euch so gemacht? Hat jemand damit schon erfahrung?
kann nämlich nicht mehr starten da inzwischen ohne Fallschrim zu gefährlich.

Alle ideen sind hilfreich.

Gruss veloxid
Taucher

Wasserträger

Registriert seit: Mär 2004

Wohnort: Ratingen

Verein:

Beiträge: 43

Status: Offline

Beitrag 48846 [Alter Beitrag28. Mai 2004 um 22:39]

[Melden] Profil von Taucher anzeigen    Taucher eine private Nachricht schicken   Taucher besitzt keine Homepage    Mehr Beiträge von Taucher finden

Hallo veloxid,


willkommen im Club........ big grin big grin

Würde mich und sicher auch die anderen sehr interessieren, wie Du den Impuls im richtigen Augenblick gibst.

Lass uns doch daran teilhaben und erzähl uns mehr davon, am besten mit ein paar Bildern.

Ich verfolge z.Zt. das gleiche Ziel, suche aber noch nach der optimalen Möglichkeit, den Impuls zum richtigen Zeitpunkt zu geben.

Mir schwebt die Auslösung mit Dentamag, und Timer (Redundanz) bzw. Funkfernsteuerung und Timer vor, in Verbindung mit Robby´s Fallschirmklappensystem, allerdings ausgelöst durch E-Magnet ohne Tommy-Timer.

Ist zwar noch in Entwicklung, aber ich könnte dazu auch noch genauere Angaben und Bilder liefern.

Gruß

Wolfgang alias Taucher bounce bounce


-------------------------------------------------------------------
