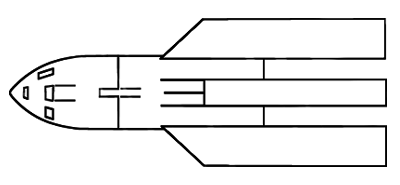

Wie mag man wohl das unten abgebildete Teilchen rechnen? Die Leitwerke sind einfache Kästen mit einem durchgehenden Steg (davon 4 Stück). Sind das nun 4 Leitwerksflossen oder 12? Kommen die Außenflächen der Kästen mit in die Berechnung der wirksamem Oberfläche? Wie projizieren sich wohl die Außenflächen der Kästen, da ja genau gesehen nur die Innenstege durch den Mittelpunkt gehen. Oder ist das ganze nur eine rein akademische Frage, weil man die ganze Geschichte als extrem dicke Flosse betrachten kann?* Auf jeden Fall ist das eine - für mein Empfinden - außerordentliche ästhetische Rakete.  Hubahopp Boris PS: Wer das Vorbild erkennt, kriegt nen Gummipunkt! * Glaub ich am wenigsten dran! Folgende Datei wurde angehängt:
Schrecklich diese Umweltverschmutzung:
Gestern eine Dose Sardinen aufgemacht, alles voller Öl, alle Fische tot!
|
|
Neil
99.9% harmless nerd
Administrator
Registriert seit: Aug 2000
Wohnort: Delft
Verein: SOLARIS
Beiträge: 7776
Status: Offline
|
Hi,
ich kenne die. Wo ist mien Gummibär (übrigens fetisch Bonbons).
Ich denke mal das diese Konstruktion wie eine einzelne Flosse genommen werden kann.
Da die eh riesig sind, denke ich wird es keine Problem geben.
Viel Spaß beim bauen.
Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.
|
|
Johannes (Axe) Haux
Poseidon
Registriert seit: Okt 2000
Wohnort: D-73035 Göppingen-Jebenhausen
Verein: HGV, AGM, TRA #7891 L2 z.Zt. inaktiv
Beiträge: 1067
Status: Offline
|
Zitat:
Original geschrieben von bobito
Wie mag man wohl das unten abgebildete Teilchen rechnen?
Die Leitwerke sind einfache Kästen mit einem durchgehenden Steg (davon 4 Stück).
Hi Boris, wie Neil wuerde ich empfehlen die Flossen wie massive zu rechnen. Wenn der Kanal zu eng ist hat er einen grossen Widerstand. In Naeherung kannst Du vielleicht Massivflossen mit 3/4tel der Dicke nehmen. Da alles nur Schaetzungen sind, sollte der Erstflug mit einer Gipfelpunktelektronik sein (Dentamag oder Altimeter). Gruss Johannes PS: Die Rakete sieht denen von Schmiedl, dem oestereichischen Raketenpionier, sehr aehnlich.
Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy)
Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway)
Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck)
|
|
bobito
RMB Grafiker
Registriert seit: Jul 2001
Wohnort: Iserlohn-Letmathe
Verein: ADAC (Gold)
Beiträge: 2305
Status: Offline
|
Hallo Neil und Axe, so wie Ihr es vorschlagt, habe ich es mit SpaceCad auch gerechnet. Und dabei kamen mir auch die Bedenken, ob das so richtig ist. BTW: die 3/4 Variante probier ich heute mittach mal in SpaceCad aus. @Stefan: Fast richtig. Der Film war von Fritz Lang für die UFA und hieß "Frau im Mond" Die Rakete wurde "Friede" genannt.* Die gibts auch als Bastelbogen im Internet. war's P. Always? Mal raussuchen. Groetjes Boris *habe Deinen Edit nicht gesehen, na ja doppelt gemoppelt Folgende Datei wurde angehängt:
Schrecklich diese Umweltverschmutzung:
Gestern eine Dose Sardinen aufgemacht, alles voller Öl, alle Fische tot!
|
|
Marxi
Grandma' of Rocketry
Registriert seit: Jun 2002
Wohnort: Bayern
Verein: AGM, TRA #10753 L3
Beiträge: 2557
Status: Offline
|
Hallo Bobito ! Zitat:
so wie Ihr es vorschlagt, habe ich es mit SpaceCad auch gerechnet.
Hhmm, obwohl es fast so scheint, als wüsstest du schon alle Daten der "Friede", so hänge ich doch kurz ein Maßstabsbild (ich liebe diese) von Peter Alway an. Echt super toll und schnell zum Rumrechnen.  Vielleicht hilft es Dir noch etwas. Grüße, Marxi
|
|
bobito
RMB Grafiker
Registriert seit: Jul 2001
Wohnort: Iserlohn-Letmathe
Verein: ADAC (Gold)
Beiträge: 2305
Status: Offline
|
Vielen Dank Marxi, Stefan, die hatte ich zwar auch schon (war die Basis für die Zeichnung oben), dennoch Danke. Ist Dir auch der schöne Cluster in der Heckansicht aufgefallen? Dn Film würde ich ja gerne mal sehen! Boris Folgende Datei wurde angehängt:
Schrecklich diese Umweltverschmutzung:
Gestern eine Dose Sardinen aufgemacht, alles voller Öl, alle Fische tot!
|
|
Kai A.
Moderator
Registriert seit: Aug 2001
Wohnort: Salzgitter
Verein: RAMOG e.V.
Beiträge: 586
Status: Offline
|
Boris, der Cluster Deines Bildes gefällt mir auch sehr gut. 4x Held 1000 in den "Flossen" wäre doch auch was, oder? Aber die Stabilität...  winkewinke Kai
|
|
Johannes (Axe) Haux
Poseidon
Registriert seit: Okt 2000
Wohnort: D-73035 Göppingen-Jebenhausen
Verein: HGV, AGM, TRA #7891 L2 z.Zt. inaktiv
Beiträge: 1067
Status: Offline
|
Zitat:
Original geschrieben von Kai A.
Boris, der Cluster Deines Bildes gefällt mir auch sehr gut. 4x Held 1000 in den "Flossen" wäre doch auch was, oder?
Aber die Stabilität...
Kai
Hi Kai, wieso soll das denn ein Problem sein? Je 2 H1k in die Flossen muss das Teil vertragen. Der Hauptmotor sitzt extrem weit vorn. Ohne ist das Teil sicher ueberstabil. Probleme kann jedoch die Zuendung machen. Mit einem BC sollte das aber auch nicht das Problem sein. Gruss Johannes PS: 1:50, 20cm Durchmesser bei 1.04m Laenge. Startgewicht (leer) 1.5 Kg. 1*BC125 Zentral + 8 H1k gibt einen schoenen niedrigen Schowflug.
Die Zensur ist das lebendige Geständnis der Großen, daß sie nur verdummte Sklaven aber keine freien Völker regieren können. (Johann Nepomuk Nestroy)
Das Merkwürdige an der Zukunft ist wohl die Vorstellung, daß man unsere Zeit einmal die gute alte Zeit nennen wird. (Ernest Hemingway)
Es wird niemals so viel gelogen wie vor der Wahl, während des Krieges und nach der Jagd. (Otto Fürst von Bismarck)
|
|
Andi Wirth
Überflieger
Registriert seit: Nov 2002
Wohnort: Winterthur/CH
Verein: ARGOS, TRA, MGSU
Beiträge: 1262
Status: Offline
|
Auf den gleichen Massstab bin ich auch gekommen. 38mm-Mount (I 161) und meinen Startturm (Gird-X - das andere Retro-Projekt, Stichwort Setzholz) reaktivieren - gäbe auch ganz hübshce Flüge, oder?
Gruss
Andi
Lebenserfahrung ist die Summe der Fehler, die zu machen sich kein anderer gefunden hat. (Jules Romains)
|
|
Andreas H.
Grand Master of Rocketry
Moderator
Registriert seit: Nov 2001
Wohnort:
Verein:
Beiträge: 2528
Status: Offline
|
Har,har , nach dem Plan 52 m hoch und 20 m Spannweite   ! Da brauchts doch ein paar mehr von den Held1000. Spaß beiseite, aus welchem Material wollt Ihr die Flossen herstellen, damit sie nicht im Abgasstrahl verkokeln? Gruß Andreas
|
|
|
