Wer benutzt alles den Copper-Tube-Launcher (oder ähnliche)? Welche Kräfte wirken auf das Rohr und wie stark muss es runtergezogen werden? Ich will nämlich darauf basierend eine neue Stufentechnik für große Düsen entwickeln.
Grüße
|
|
robby2001
Gardena Master of Rocketry
Moderator
Registriert seit: Jan 2004
Wohnort: Osnabrück
Verein:
Beiträge: 2087
Status: Offline
|

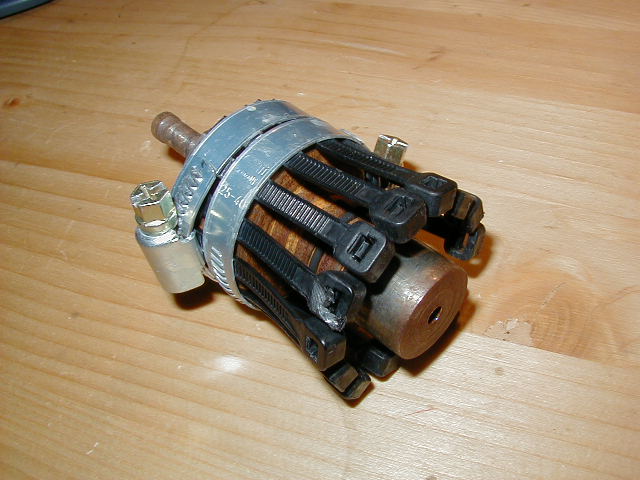

Meine älteren Raketen starte ich auf einem cable tie launcher. Die Kabelbinder müssen echt fest sein, bei einer 20 mm Düse hast du Zugkräfte von fast 40 Kilo (bei 12 bar). Im Moment baue ich alles um auf das Gardena-Profi-System. Das Kopfteil vom cable tie Starter siehst du hier: Folgende Datei wurde angehängt:
|
|
Gelöscht1
Anzündhilfe
Registriert seit: Aug 2007
Wohnort:
Verein:
Beiträge: 0
Status: Offline
|
cooles Teil robby.  Kannst du das nochmal von vorne fotografieren? Farbod
|
|
Rocket
Poseidon
Registriert seit: Mär 2004
Wohnort: Ahausen/Weyhe bei Bremen
Verein:
Beiträge: 1088
Status: Offline
|
was meinst du mit Gardena-PROFI-system? meinst du das normale schmirgel innen raus und klopp auf Flasche(oder flaschendeckel dann kann mans schrauben) system?  Rocket
|
|
-=timo=-
Wasserraketenbauer
Registriert seit: Feb 2004
Wohnort: langen
Verein:
Beiträge: 127
Status: Offline
|
hi rocket
das profi system hat einen größeren durchmesser bei der düse (15mm, wenn ich mich recht erinnere)
du kannst ja ma im forum nach dem stichwort "gardena profi system" schauen, da müssten dann auch n paar bilder zu sehen sein.
timo
wir müssen bald ma wieder starten...
|
|
-=timo=-
Wasserraketenbauer
Registriert seit: Feb 2004
Wohnort: langen
Verein:
Beiträge: 127
Status: Offline
|
hi robby ich habb ne frage: was hat dieser klotz, der da auf deinem bild zu sehen ist, für einen sinn  sieht sehr beeindruckend aus, aber wofür brauch ich den? als ich was von "tube launch" in tr260s beitrag gelesen habb, dacht ich zuerst mal an die rohre, die viele auf ihren startrampen haben... timo
wir müssen bald ma wieder starten...
|
|
robby2001
Gardena Master of Rocketry
Moderator
Registriert seit: Jan 2004
Wohnort: Osnabrück
Verein:
Beiträge: 2087
Status: Offline
|

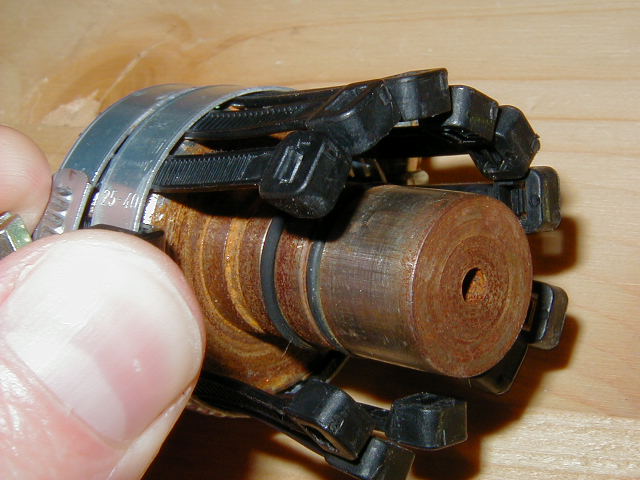

Das ist ein Teil eines cable tie launchers auf deutsch: Kabelbinderstarter. Funktioniert eigentlich ganz einfach: die Köpfe der Kabelbinder greifen kranzförmig in den Kragen, den ja fast jede PET-Flasche hat. Abgedichtet wird das ganze durch einen O-Ring, den man auf dem Zapfen in der Mitte sehen kann. Der O-Ring dichtet innen in der Flaschenöffnung ab. Hier sind´s jetzt zwei O-Ringe. (ich hab das Teil aus normalem Baustahl gedreht. Das ist alles schon ziemlich am rosten.) Folgende Datei wurde angehängt:
|
|
robby2001
Gardena Master of Rocketry
Moderator
Registriert seit: Jan 2004
Wohnort: Osnabrück
Verein:
Beiträge: 2087
Status: Offline
|

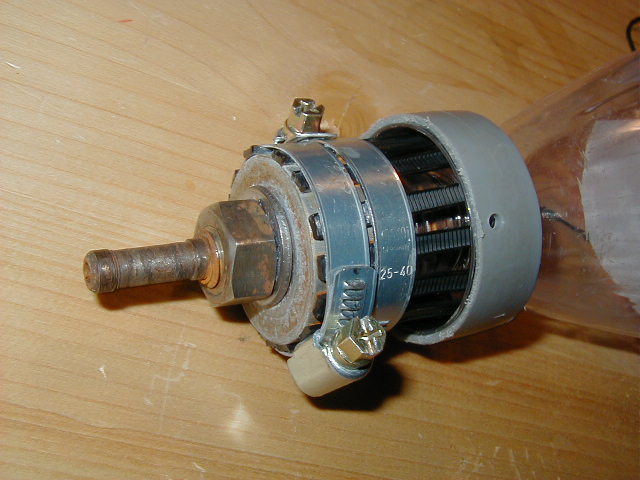

Die Kabelbinder werden durch einen Ring (das graue Teil) auf den Flansch der Flasche gedrückt. Zum starten wird einfach der Ring nach unten gezogen und die Köpfe der Kabelbinder geben die Flasche frei. Folgende Datei wurde angehängt:
|
|
FabianH
Grand Master of Rocketry
Supervisor
Registriert seit: Okt 2003
Wohnort: Gevelsberg
Verein: Ramog, Solaris-RMB, FAR
Beiträge: 4123
Status: Offline
|
coooooooooooooooooooooool
|
|
robby2001
Gardena Master of Rocketry
Moderator
Registriert seit: Jan 2004
Wohnort: Osnabrück
Verein:
Beiträge: 2087
Status: Offline
|
Hier das Ganze mal von hinten. Auf den Nippel in der Mitte wird einfach der Schlauch von der Pumpe geschoben. Die Sechskantmutter dient zum Befestigen des Kopfteils an der Startrampe. So ein Starter ist günstig, wenn man den kompletten Durch- messer der Flaschenöffnung als Düse nutzen möchte. Dadurch hat man einen ziemlich starken Schub. Sowas könnte man für sehr große Raketen und für Booster von mehrstufigen Raketen brauchen. Robert Folgende Datei wurde angehängt:
|
|
|
