hi @ all,

hier ist erstmal ein bild des originals...

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (aber oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort: Landkreis Fürstenfeldbruck/Bayern

Verein: AGM,

Beiträge: 1884

Status: Offline

Beitrag 48863 [Alter Beitrag29. Mai 2004 um 15:11]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Besuche Roman's Homepage    Mehr Beiträge von Roman finden

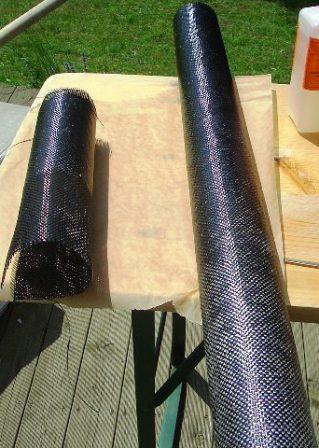

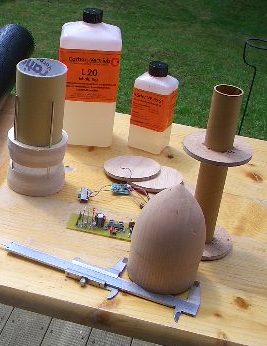

hier ein bild der rohre(carbon rulez...) und der anderen teilebig grin :

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (aber oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort: Landkreis Fürstenfeldbruck/Bayern

Verein: AGM,

Beiträge: 1884

Status: Offline

Beitrag 48864 [Alter Beitrag29. Mai 2004 um 15:13]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Besuche Roman's Homepage    Mehr Beiträge von Roman finden

.

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (aber oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort: Landkreis Fürstenfeldbruck/Bayern

Verein: AGM,

Beiträge: 1884

Status: Offline

Beitrag 48865 [Alter Beitrag29. Mai 2004 um 15:16]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Besuche Roman's Homepage    Mehr Beiträge von Roman finden

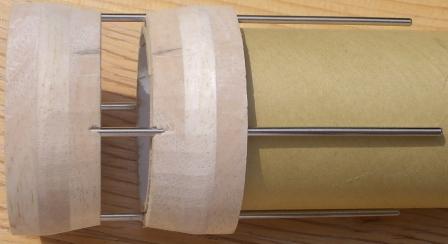

der verbinder für 1te u. 2te stufe...

Folgende Datei wurde angehängt:


'Technisch gesehen hat alles funktioniert!'
-Ich (aber oft kopiert)
-sebA-

SP-Schnüffler

Registriert seit: Aug 2003

Wohnort:

Verein: -

Beiträge: 530

Status: Offline

Beitrag 48866 [Alter Beitrag29. Mai 2004 um 15:21]

[Melden] Profil von -sebA- anzeigen    -sebA- eine private Nachricht schicken   Besuche -sebA-'s Homepage    Mehr Beiträge von -sebA- finden

Sieht sehr gut aus... smile Bin ja mal gespannt wie sie fliegt... smile

Bei dir is zur Zeit wohl auch schönes Wetter?! fg

Gruß, Sebastian
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 48868 [Alter Beitrag29. Mai 2004 um 16:53]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

mach mal eine Nahaufnahme von dem Carbon Gewebe. Das scheint Matte zu sein und kein Schlauch.
Die Kuppler gefallen mir, wie funktionieren die?

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


Oli4

Überflieger

Oli4

Registriert seit: Sep 2000

Wohnort: Fulda

Verein: AGM e.V., TRA #9082 L2

Beiträge: 1589

Status: Offline

Beitrag 48870 [Alter Beitrag29. Mai 2004 um 18:58]

[Melden] Profil von Oli4 anzeigen    Oli4 eine private Nachricht schicken   Besuche Oli4's Homepage    Mehr Beiträge von Oli4 finden

In der Mai-Juni Ausgabe von Extreme Rocketry ist genauso ein Coupler-System vorgestellt. Prima umgesetzt Roman! Sieht gut aus! Schaffst Du das Finish bis zu den RJDs??? Hoffentlich!

Grüsse,
Oli4

AGM e.V., TRA #9082 L2

http://www.t-rocketry.de - "Speak low, speak slow and don´t talk too much." - John Wayne

Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort: Landkreis Fürstenfeldbruck/Bayern

Verein: AGM,

Beiträge: 1884

Status: Offline

Beitrag 48875 [Alter Beitrag29. Mai 2004 um 21:24]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Besuche Roman's Homepage    Mehr Beiträge von Roman finden

@neil:
die kuppler funzen ganz einfach, auf des linke teil(ohne stangen) kommt noch ne aluplatte mit anschlüßen für den SNO(zündung 2te stufe...), die motoren werden mit sp angefüttert und es kommt auch noch doppelklebeband drauf(mit sp...). wenn jez die 2te stufe zündet wird einfach die erste stufe über die stangen "abgeschoben"(erinnert mich grad an ne behördenpanne..... roll eyes (sarcastic) roll eyes (sarcastic) ...) und fällt runter....

@oli4: ja hoffentlich werde ich bis zum RJD fertig(du hast doch schon D12 dabei, oder???)...

mfg roman

'Technisch gesehen hat alles funktioniert!'
-Ich (aber oft kopiert)
Roman

Archiv-Moderator

Roman

Registriert seit: Feb 2001

Wohnort: Landkreis Fürstenfeldbruck/Bayern

Verein: AGM,

Beiträge: 1884

Status: Offline

Beitrag 48876 [Alter Beitrag29. Mai 2004 um 21:30]

[Melden] Profil von Roman anzeigen    Roman eine private Nachricht schicken   Besuche Roman's Homepage    Mehr Beiträge von Roman finden

ach ja neil, is ne matte(160gr/m²) von carbon-vertrieb
da kostet der m² um die 20€(is recht billig, und die qualität is auch noch sehr gut)....

die rohre sind jez ca. 10h. gehärtet, und sind schon steif genug, dass ich mich drauf abstüzen kann ohne das die sich im geringsten biegen...
die spitze is übrigens aus edelholz(kirschbaum, hat mir mein Opa gedrechselt.)
und die spanten sind aus irgendnem holz das mit jeweils 2 schichten mahagoni(so weit ich weiß) belegt is...


mfg roman

'Technisch gesehen hat alles funktioniert!'
-Ich (aber oft kopiert)
MKone

Mitglied

MKone

Registriert seit: Mai 2004

Wohnort: Dormagen (Zwischen D und K in NRW)

Verein: ---

Beiträge: 491

Status: Offline

Beitrag 48878 [Alter Beitrag29. Mai 2004 um 21:47]

[Melden] Profil von MKone anzeigen    MKone eine private Nachricht schicken   Besuche MKone's Homepage    Mehr Beiträge von MKone finden

Welche Sachen hast du den zur verarbeitung der Carbonmatten genommen? Also die Harze etc. Hast du die auch vom Carbon-Vertrieb?

Und wie hast du die Röhre gefertigt?
