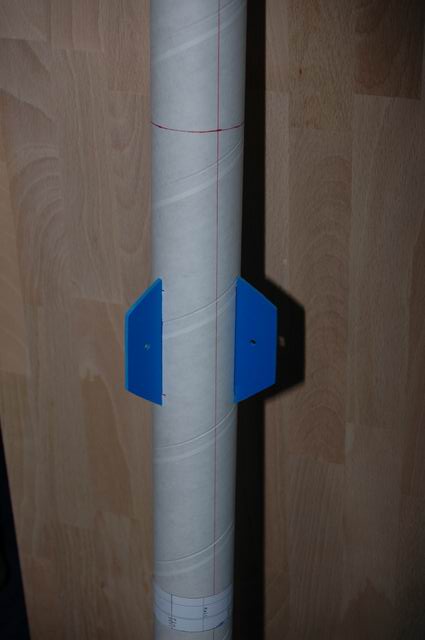

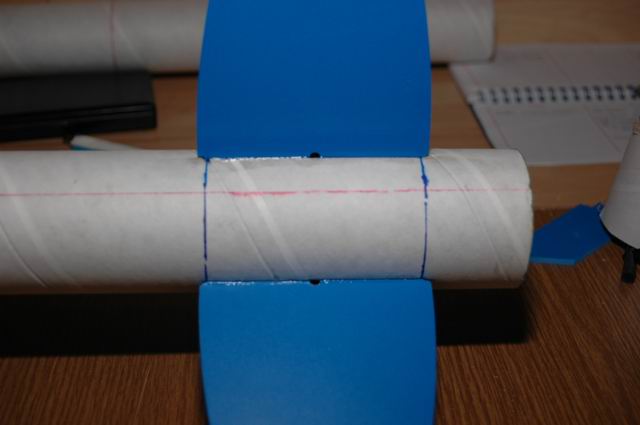

Natürlich wurde probeweise einmal überprüft, ob die Finnen auch in die Schlitze passen:

Oben:

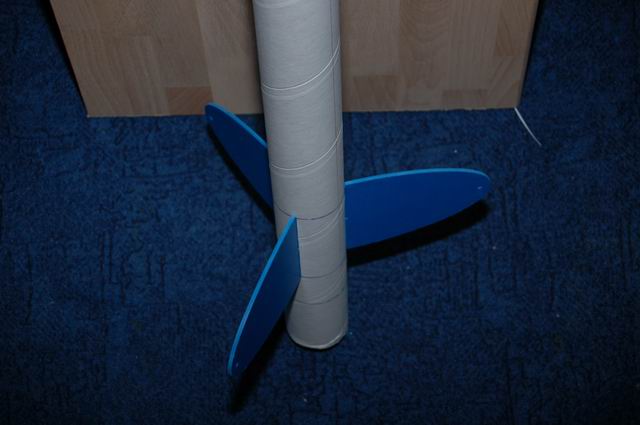

Unten:

•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Hannover

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1962

Status: Offline

Beitrag 6786943 [Alter Beitrag11. Mai 2008 um 20:19]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

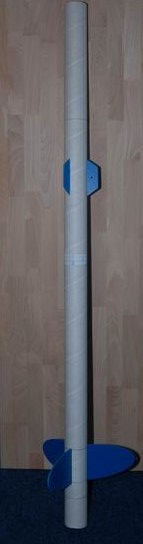

Und so ist der Stand der Dinge derzeit ... ich denke sie wird ziemlich schnuckelig big grin

Später gibt es dann Bilder vom Motormount und von der Spitze, die ich auf meiner Drechselbank aus Balsa gedreht habe ...

viele Grüße
Charly


Geändert von CharlyMai am 11. Mai 2008 um 20:19


•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Hannover

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1962

Status: Offline

Beitrag 6787953 [Alter Beitrag13. Mai 2008 um 23:42]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

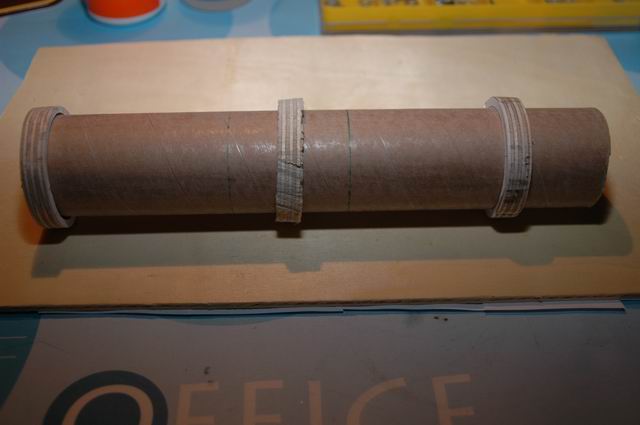

Hier nun der 38mm Motormount mit den noch wüst aussehenden Zentrierringen.

Die Zentrierringe wurden noch rundgeschliffen und im richtigen Abstand (man denke an die TTW Finnen) festgeharzt.



•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Hannover

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1962

Status: Offline

Beitrag 6787954 [Alter Beitrag13. Mai 2008 um 23:47]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

Als nächstes wurde der Kuppler für die Booster Sektion angefertigt.

Hierzu habe ich (Dank Icepics Rat) ein Stück vom Original Papprohr genommen, es einmal eingeschlitzt, die Überlappende Stelle eingezeichnet und anschliessend das Stück rausgeschnitten.


•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Hannover

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1962

Status: Offline

Beitrag 6787955 [Alter Beitrag13. Mai 2008 um 23:48]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

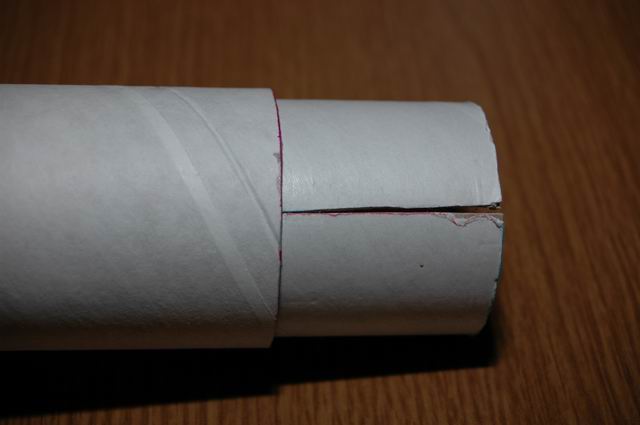

Hier ist der Kuppler probeweise in der Booster Sektion zu sehen ...


Geändert von CharlyMai am 13. Mai 2008 um 23:49


•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Hannover

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1962

Status: Offline

Beitrag 6787957 [Alter Beitrag13. Mai 2008 um 23:51]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

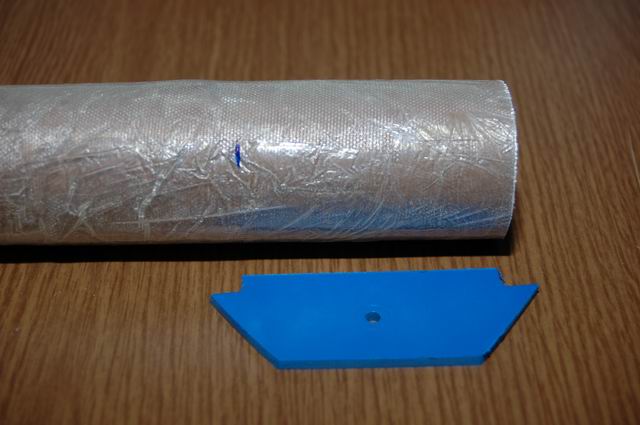

Als nächstes musste das Stück innenrohr zum Befestigen der oberen Finnen angefertigt werden.

Hierzu habe ich ein Stück "Fehlgeschlagene Laminierung" eines 38mm Rohres genommen
und die Länge der TTW Finnen (Plus ein wenig Zugabe) eingezeichnet.


Geändert von CharlyMai am 14. Mai 2008 um 00:07


•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Hannover

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1962

Status: Offline

Beitrag 6787959 [Alter Beitrag13. Mai 2008 um 23:53]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

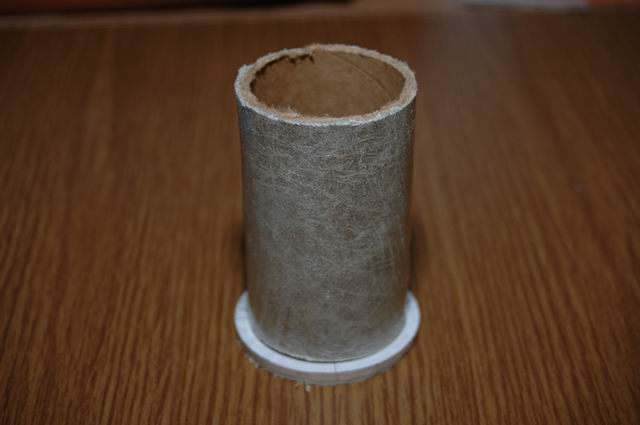

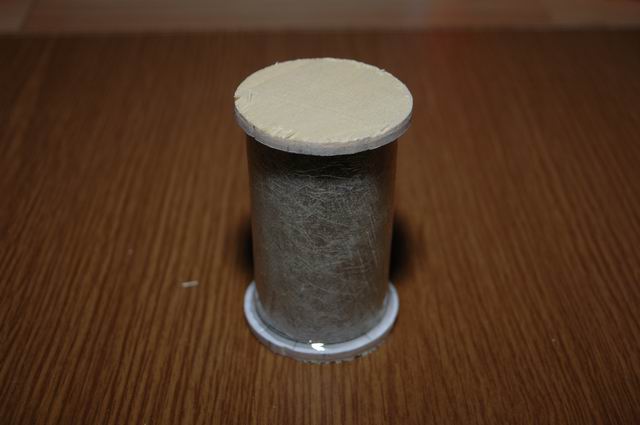

Das Abgesägte Stück wurde nun zuerst auf einem kleinen Spanten zentrisch befestigt und anschließend
auch auf der Oberseite mit einem Spanten versehen:




•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Hannover

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1962

Status: Offline

Beitrag 6787960 [Alter Beitrag13. Mai 2008 um 23:56]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

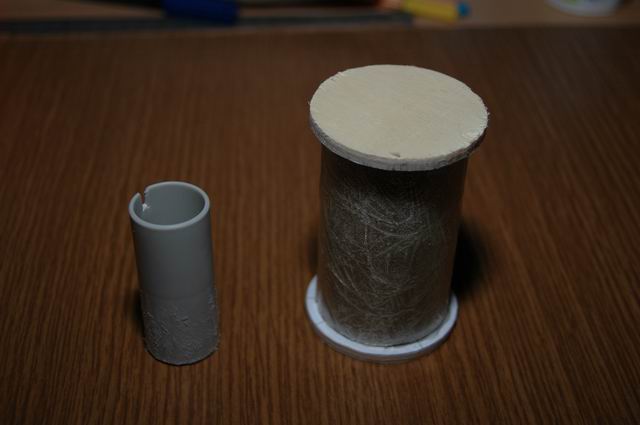

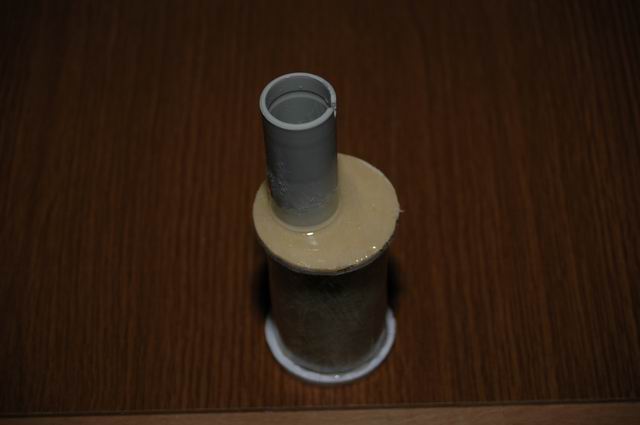

Für die Ausstoßladung im oberen Teil (voraussichtlich Main) wurde auf den Spanten ein Verbindungsstück
für Kabelrohre (diese grauen aus dem Baumarkt) mit Epoxy befestigt:




•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Hannover

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1962

Status: Offline

Beitrag 6787961 [Alter Beitrag13. Mai 2008 um 23:57]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

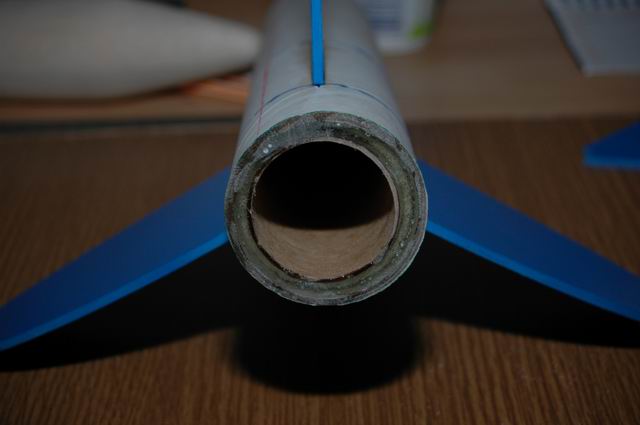

Zwischendurch mal ein Blick auf das eingeharzte Motorrohr mit den darin befestigten TTW Finnen:




•"Der Glaube an eine bestimmte Idee gibt dem Forscher den Rückhalt für seine Arbeit.
Ohne diesen Glauben wäre er verloren in einem Meer von Zweifeln und halbgültigen Beweisen." Konrad Zuse

•Konstruiere ein System, das selbst ein Irrer anwenden kann, und so wird es auch nur ein Irrer anwenden wollen.

SOLARIS-RMB e.V. AGM
CharlyMai

Foren-Prediger


Administrator

CharlyMai

Registriert seit: Mär 2005

Wohnort: Hannover

Verein: SOLARIS-RMB e.V. (P2;T2) / AGM / TRA#21598

Beiträge: 1962

Status: Offline

Beitrag 6787962 [Alter Beitrag14. Mai 2008 um 00:06]

[Melden] Profil von CharlyMai anzeigen    CharlyMai eine private Nachricht schicken   Besuche CharlyMai's Homepage    Mehr Beiträge von CharlyMai finden

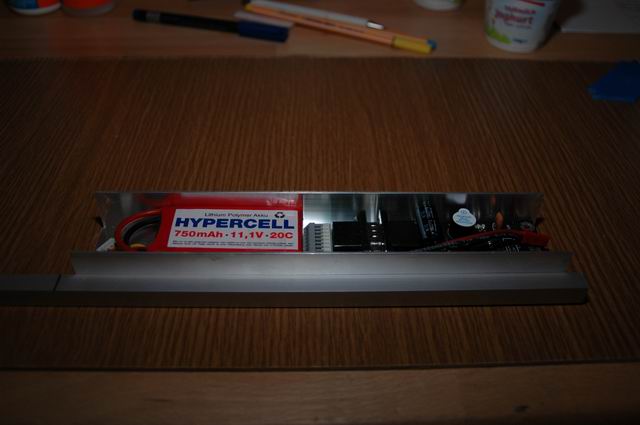

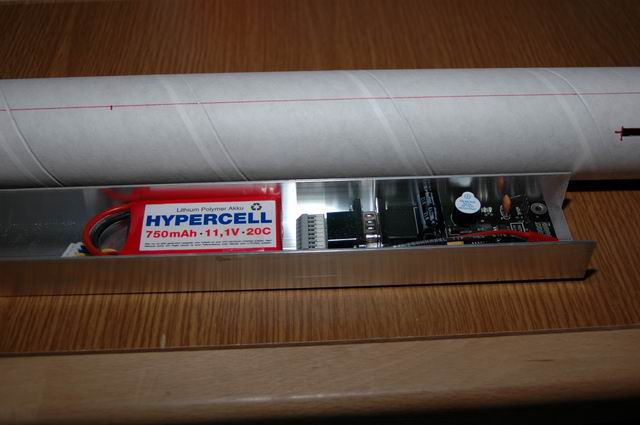

Die Elektronik wird in ein ALU U-Profil eingesetzt. Das Aluprofil wird auf einen Vierkant Alurohr geschraubt,
damit es sich in der Rakete nicht drehen kann. Das Vierkantrohr wird später in einem Ausschnitt eines
Spanten sitzen und gleichzeitig die Kabel für die Zünder führen. Ich denke das eine sichere Befestigung
der Elektronik sinnvoll ist, auch wenn es hier zu ca. 100 Gramm mehr Gewicht kommt.

Aluprofil (Bild 1) und Vierkantrohr (Bild 2) zum ablängen bereit:
