Beitrag 70262 , Zündgerät einmal anders - Zündung per Computer [Alter Beitrag09. März 2005 um 05:21]

[Melden] Profil von MKone anzeigen    MKone eine private Nachricht schicken   Besuche MKone's Homepage    Mehr Beiträge von MKone finden

Da wir gerade in einem anderen Thread über das uns allen bekannte Zündgerät gestolpert sind, habe ich mich mal ein bisschen reingelesen bzw. mir meine eigenen Gedanken gemacht.

Als Grundequipment für meine "Idee" habe ich mein Notebook genommen, es handelt sich um ein Sony Vaio VGN A215M OHNE serielle Schnittstelle. Bleibt für mich als "Hobby-bastler" nur USB übrig.


Jetzt meine Idee:
Per USB und Relaiskarte das Zünden realisieren! Akku und "Elektronikbox" sind fest mit der Rampe verbunden - der Handlichkeit wegen - und nur ein USB Kabel von der Rampe zum PC (hier: Notebook) ist dann noch nötig.

In unten von mir angefügtem Onlinemarterial findet ihr eine Relaiskarte mit 16 ansteuerbaren Relais (Gibt es auch kleiner und mit weniger Relais. Allerdings ist das hier nur ein Beispiel).

Nun kann jeder Stromkreis vom PC aus geschlossen bzw. geöffnet werden, mein Denkproblem war aber wie bekomme ich die Statusmeldungen auf den PC. Dabei ist mir eingefallen: Muss doch garnicht!!! Farbige LED's oder Birnchen können direkt an der Rampe angebracht werden so das JEDER den Status sieht nicht nur der Starter. Bei scharf geschaltetem Zünder könnte zudem noch ein lautes piepen von der Rampe ausgehen. Der rest wäre Softwaresache.


Da ich weiss das hier im Forum sehr Kompetente Geister rumschwirren: Wie würdet ihr es machen? Meine idee zeigt bloß das einfachste auf was mir eingefallen ist. Naja und das um diese Uhrzeit und mit dicken Kopfschmerzen.



http://www.quancom.de/quancom/quancom01.nsf/home_prod_deu.htm?OpenFrameSet&Frame=unten&Src=http://www.quancom.de/qprod01/deu/pb/usbrel8.htm
Christian S.

Überflieger

Christian S.

Registriert seit: Sep 2003

Wohnort: Köln

Verein: Solaris-RMB / TRA #11159 L1

Beiträge: 1023

Status: Offline

Beitrag 70270 [Alter Beitrag09. März 2005 um 12:04]

[Melden] Profil von Christian S. anzeigen    Christian S. eine private Nachricht schicken   Besuche Christian S.'s Homepage    Mehr Beiträge von Christian S. finden

Mit den Mini-Relais (warum sind das eigentlich Reed-Relais) kannst Du aber auf jeden Fall nur den Schaltstrom für ein größeres Relais (möglichst ein elektronisches) auslösen, das ist Dir klar, oder?

Meine Erfahrungen mit PC in der Mess- und Regeltechnik liegen zugegebenermaßen schon ein Jahrzehnt zurück. Damals hätte ich wegen des zum Teil nicht nachvollziehbaren Eigenlebens von Win95 so ein Projekt mit sehr spitzen Fingern angefasst und lieber eine speicherprogrammierbare Steuerung genommen. Aber XP ist da vermutlich doch deutlich zuverlässiger, alternativ gibt es Linux. Kleine Anregung zur Sicherheitsüberlegung: Ich würde die Relais in Reihe schalten, so dass das Flattern oder ein irrtümlicher Impuls für ein Relais ohne FOlgen bleibt und nur gezündet wird, wenn alle Relais gleichzeitig durchschalten.

Noch ein Hinweis: Es gibt sehr gute und preiswerte Adapter USB->seriell. Das erhöht deutlich Deine Optionen auf der Hardwareseite.

Es ist nie zu spät für eine glückliche Kindheit... burnout
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 70274 [Alter Beitrag09. März 2005 um 12:19]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

deine Lösung ist mehr oder weniger unr eine halbe. Wenn schon mit Computer, dann richtig. Die Software braucht eine Rückmeldung von der Rakete und der Rampe. Das ist doch das coole um das NASA Controlcentrumfeeling zu bekommen.
Man kann das beliebig aufbohren, aber solche Rückmeldung wie:
Zünde nur wenn Spannung von Bergungselektronik okay ist.
wäre ein minimum. Der PC kann dir dabei die Checkliste abnehmen.
Oder wenn man dann mal Hybrid fliegt, kann das betanken mit vom PC gesteuert werden. Mit Tankdrucküberwachung.
Ich kann daher für USB folgendes Gerät empfehlen. kostet so um die 150€:
PMD

Das kann von allen gengigen SW angesteurt werden und ist super ienfach zu beschalten. Da muss man natürlich noch Treiberbausteine für den Zündkreislauf vor machen aber ansonsten ist es das.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


Sly

Epoxy-Meister

Registriert seit: Nov 2003

Wohnort: Sachsen

Verein: ---------------

Beiträge: 235

Status: Offline

Beitrag 70278 [Alter Beitrag09. März 2005 um 12:54]

[Melden] Profil von Sly anzeigen    Sly eine private Nachricht schicken   Sly besitzt keine Homepage    Mehr Beiträge von Sly finden

Kleine Anmerkung von mir noch dazu:
Ich glaube, bei USB sollten maximal 5m Kabel verwendet werden?
Wird bei grösseren Raketen dann schon etwas knapp.


________
Grüssle, Sly

Heiko

Epoxy-Meister

Registriert seit: Nov 2003

Wohnort: Hachenburg

Verein: Solaris RMB e.V.

Beiträge: 404

Status: Offline

Beitrag 70291 [Alter Beitrag09. März 2005 um 15:07]

[Melden] Profil von Heiko anzeigen    Heiko eine private Nachricht schicken   Besuche Heiko's Homepage    Mehr Beiträge von Heiko finden

Hallo,

Zitat:
Noch ein Hinweis: Es gibt sehr gute und preiswerte Adapter USB->seriell. Das erhöht deutlich Deine Optionen auf der Hardwareseite.



Zitat:
Ich glaube, bei USB sollten maximal 5m Kabel verwendet werden?



und mit serielle liess sich dann auch eine größere Kabellänge erreichen.

Ich komm aus der Entwicklung für Gebäudeleittechnik, dort verwendet man den seriellen RS485 Bus-Standard. Mit diesem Standard lassen sich Längen bis zu 1000 m erreichen und das mit nur zwei Leitungen. Weiter lassen sich, im Gegensatz zu RS232, mehrere Geräte auf einem Bus betreiben. Man muss aber auch bedenken, dass mit größerer Länge auch die Geschwindigkeit der Datenübertragung geringer wird.

Alternativ wäre auch eine Ethernet-Verbindung denkbar, dort hat man bei 100 MBit/s immer noch Kabellängen von bis zu 100 m. Und es gibts sogar Konverter von Ethernet auf RS232.

Wo ich bei solchen Konstruktionen aber immer bedenken habe, ist dass dort zwei Geräte die relativ weit vonaneinder entfernt sind, elektrisch verbunden werden und sich evt. eine gemeinsame Masse teilen. Aber auf Grunde der Länge können sich doch Spannungsunterschiede ergeben, die dann zur Zerstörung von elektrischen Bauteilen führen können. Der Neil hat sich so seinen Fernseher mit einem 10m Scartkabel beschädigt.

Übrigens, der RS485-Standard hat hier auch noch den Vorteil, dass entsprechende Konverter auch gleich eine galvanische Trennung bieten, also das Kabel eine andere Masse hat wie die angeschlossenen Geräte.

MFG Heiko

Physiker sind universell einsetzbar, jeder sollte einen haben.
Speckknoedel

Wasserratte

Speckknoedel

Registriert seit: Mai 2004

Wohnort: Ein Pupsdorf nahe Straßburg

Verein:

Beiträge: 589

Status: Offline

Beitrag 70297 [Alter Beitrag09. März 2005 um 17:18]

[Melden] Profil von Speckknoedel anzeigen    Speckknoedel eine private Nachricht schicken   Speckknoedel besitzt keine Homepage    Mehr Beiträge von Speckknoedel finden

Ich versteh zwar nicth viel davon, aber könnte man nicht WLAN oder Bluetooth verwenden?

Just a thought..

Alle sagten: Das geht nicht.
Dann kam einer, der wußte das nicht und hat's gemacht.
FabianH

Grand Master of Rocketry


Supervisor

FabianH

Registriert seit: Okt 2003

Wohnort: Gevelsberg

Verein: Ramog, Solaris-RMB, FAR

Beiträge: 4123

Status: Offline

Beitrag 70307 [Alter Beitrag09. März 2005 um 19:51]

[Melden] Profil von FabianH anzeigen    FabianH eine private Nachricht schicken   Besuche FabianH's Homepage    Mehr Beiträge von FabianH finden

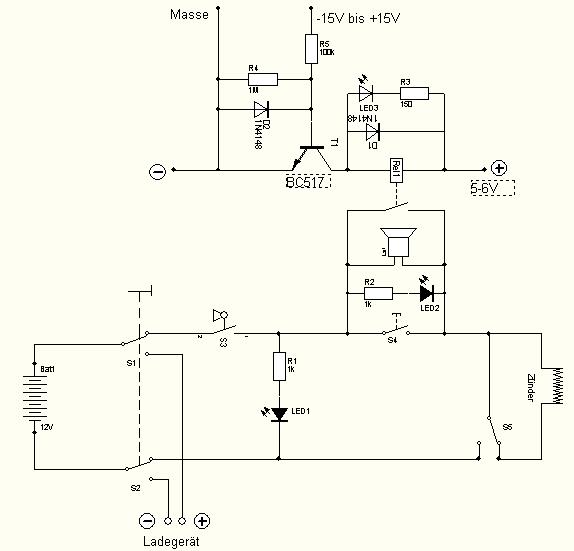

Ich habe meinen neuen Schaltplan jetzt fertig dann kann ich per Computer Zünden mit der Gleichen sicherheit wie manuell da ich nur den Taster überbrückt habe!

MfG Fabian

Folgende Datei wurde angehängt:
