Hallo Neil,

wie schon gesagt findet man im Internet so gut wie fast nichts.
Ich werde mal beim Fallschirmhersteller nachfragen.
Die müssen ja eigentlich entsprechende Infos haben.

Marcel

If You Don't Try, You'll Never Know
WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 776

Status: Offline

Beitrag 7626137 [Alter Beitrag03. Juni 2013 um 22:53]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

hallo zusammen,
vom Hersteller habe ich leider noch keine Infos, aber ich habe nochmal gegoogelt.

Also das Material nennt sich "PIA-C 7020 type 1" bzw MIL-C 7020 type 1.


Beim Militär (USA, Australien, England, ...) das Standardmarerial für Fallschirme.

Hier noch ein paar Links:

www.parachutefactory.net/03_mat/mat.php?cnum=41
www.parachutefactory.net/01_par/par.php?num=81
http://www.pia.com/shopcloth.htm
http://www.parttarget.com/1670-00-855-1670_1670008551670_32-821552-15.html/-CF410B40-1069-45B0-945C-85891AFE92D2

Grüße aus dem sonnigen Kiel
Marcel

If You Don't Try, You'll Never Know
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 7626145 [Alter Beitrag05. Juni 2013 um 11:32]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

danke für die Infos.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 776

Status: Offline

Beitrag 7626400 [Alter Beitrag02. Juli 2013 um 20:50]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

Hallo Neil,

heute kam eine kurze Rückmeldung vom Fallschirmhersteller:

... also das Gewebe 7020 hat ein Gewicht von 36/38g/qm
und eine Luftdurchlässigkeit von 450-700 l/qm.


Aktuell gibt es wieder Reststücke aus dem Zuschnitt:
5,5m lang, 0,37m breit in Weiß.

Den Preis habe ich schon angefragt, Info kommt noch.


Gruß Marcel

If You Don't Try, You'll Never Know
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 7626410 [Alter Beitrag03. Juli 2013 um 11:23]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

danke für die Infos.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 7630370 [Alter Beitrag19. März 2014 um 11:41]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

ich habe die Software jetzt zwei mal genutzt um mir Schnittmuster herzustellen. Da die alle nicht auf ein DIN A4 Blatt passten musste ich zusammen kleben. Dabei habe ich es nicht geschaft das zusammen zu bekommen ohne für den nächsten Schritt wichtige Schnittmarken abzuschneiden. Also die kleinen schwarzen Linien zum ausrichten. Hier wäre evtl. ein Kreuz besser als nur eine außen liegende Markierung.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


schmidi093

Epoxy-Meister

Registriert seit: Apr 2009

Wohnort: Regensburg

Verein: Solaris RMB, AGM

Beiträge: 445

Status: Offline

Beitrag 7630446 [Alter Beitrag21. März 2014 um 18:14]

[Melden] Profil von schmidi093 anzeigen    schmidi093 eine private Nachricht schicken   schmidi093 besitzt keine Homepage    Mehr Beiträge von schmidi093 finden

Hallo Neil,

danke für deine Kritik. Würde eine Verlängerung der Linien um ein paar mm Richtung Schnittmuster dein Problem lösen oder fällt dir noch eine praktikablere Lösung zum Design der Markierungen ein?

Viele Grüße
Thomas

Geändert von schmidi093 am 21. März 2014 um 18:15

Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 7630453 [Alter Beitrag21. März 2014 um 19:23]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

ich habe 10mm Überlapp eingestellt. Danach schneide ich bei dem oben liegendem Blatt das Papier genau am Rand vom mm-Raster ab. Damit sind die Linien weg. Man könnte auch immer an der Mittelmarkierung schneiden was aber scbwierig ist da dort nicht immer eine Rasterlinie ist.
Am besten wäre daher eine Schnittlinie eingezeichnet mit beidseitigen Markierungen. Ob du dir noch die Mühe machen willst anzuzeigen welche Kante man abschneiden muss um keine zuviel oder zuwenig abzuschneiden ist dir überlassen.

Was auch noch toll wäre, sind asymetrische Nahtzugaben. Es gibt eine Naht wo die Kanten nicht umsäumt werden müssen. Da ist dann eine Nahtzugabe auf einer Kante doppelt so gross wie auf der anderen Seite. Das würde nur die Nähte von der Mitte nach außen betreffen.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


Reinhard

Überflieger

Reinhard

Registriert seit: Sep 2003

Wohnort: Österreich

Verein: TRA #10691, AGM

Beiträge: 1186

Status: Offline

Beitrag 7630456 [Alter Beitrag21. März 2014 um 22:39]

[Melden] Profil von Reinhard anzeigen    Reinhard eine private Nachricht schicken   Besuche Reinhard's Homepage    Mehr Beiträge von Reinhard finden

Hi Thomas,

danke für das Tool!

Ich habe einen Bug gefunden der auftreten kann wenn der Benutzer unaufmerksam ist (so wie ich...).

In den Defaulteinstellungen kann es passieren, dass bei dem Pull-down Apex Schirm ab einem bestimmten Gewicht (z.b. > 3,3kg, bei 5m/s) eine unmögliche Geometrie vorgeschlagen wird, z.B. Fallschirmdurchmesser/Stabilisierungslochdurchmesser > 10 bei einem Formfaktor von 0,45. In dem Fall hängt sich Chute Maker beim Versuch das Schnittmuster zu erstellen auf. Das Programm rechnet dann bis in alle Ewigkeit und verbraucht RAM bis der Rechner unbenutzbar wird (war keine gute Idee es im Hintergrund weiterlaufen zu lassen, um zu sehen ob/wann es fertig wird).

Spielt man sich mit den Parametern Stabilisierungsloch oder Formfaktor, wird bei unmöglichen Geometrien das Stabilisierungsloch auf 0 gesetzt, was das Problem aber nicht behebt. In dem Fall entsteht dann oft ein leeres PDF File.

Wenn man eine Geometrie wählt, die "gerade so" funktioniert, also z.B. das 10:1 Verhältnis bei einem Formfaktor 0,45, kann es sein dass die Zentralleine falsch berechnet wird und ein absurd großer Wert rauskommt. Das könnte ein Artefakt der Floatingpointarithmetik sein.
http://floating-point-gui.de/errors/propagation/

Mein Vorschlag wäre bei dem Übernehmen der Werte vom Auslegungsdialog in den Schnittmusterdialog das Stabilisierungsloch gleich passend mitzuskalieren und dann, zusätzlich noch einmal eine Überprüfung der Geometrie beim Klick auf "PDF erzeugen"

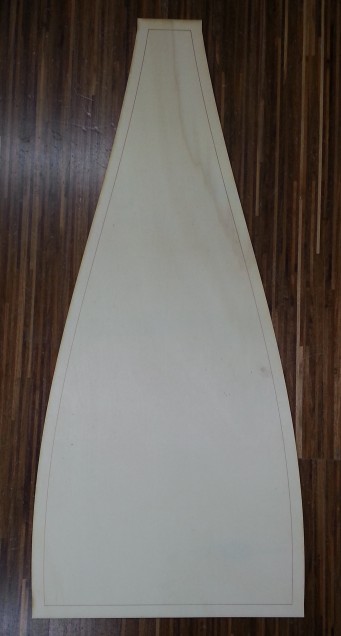

PS: Schnittschablone for Faule (Chute Maker -> Inkscape -> Laser Cutter)


Gruß
Reinhard

Geändert von Reinhard am 21. März 2014 um 22:42

WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 776

Status: Offline

Beitrag 7630459 [Alter Beitrag22. März 2014 um 09:56]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

Hallo Neil,
wie meinst Du das mit der einen Naht, die nicht umsäumt werden muss?
Ich habe jetzt schon fünf Schirme mit dem Tool berechnet und genäht. Gesäumt habe ich immer nur die untere Abschlusskante, sonst nichts. Ein Saum bzw. Eine geschlossene Kappnaht in der Fläche macht den Schirm doch viel steifer.
Marcel
