Hi,

ja eine geschlossene Kappnaht meine ich. So steif wird das nicht bei grösseren Schirmen. Die Naht wird dadurch aber stabiler. Bei kleinen Schirmen lohnt es sich nicht. Die Umsäumung mit der Maschine wird ja auch etwas steifer als eine normale Naht.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


schmidi093

Epoxy-Meister

Registriert seit: Apr 2009

Wohnort: Regensburg

Verein: Solaris RMB, AGM

Beiträge: 445

Status: Offline

Beitrag 7630462 [Alter Beitrag22. März 2014 um 12:33]

[Melden] Profil von schmidi093 anzeigen    schmidi093 eine private Nachricht schicken   schmidi093 besitzt keine Homepage    Mehr Beiträge von schmidi093 finden

Hi Neil,

die Arbeit mit anzeichnen der Nahtzugabe und versetztem positionieren der zwei Panels mach ich mir nicht. Ich leg die Panels genau aufeinander, näh Freihand im Abstand der Nahtzugabe die Panels zusammen (ich orientier mich da an den Markierungen auf der Stichplatte) und kürze dann mit einem scharfen Messer einen der beiden Überstände.

@Reinhard

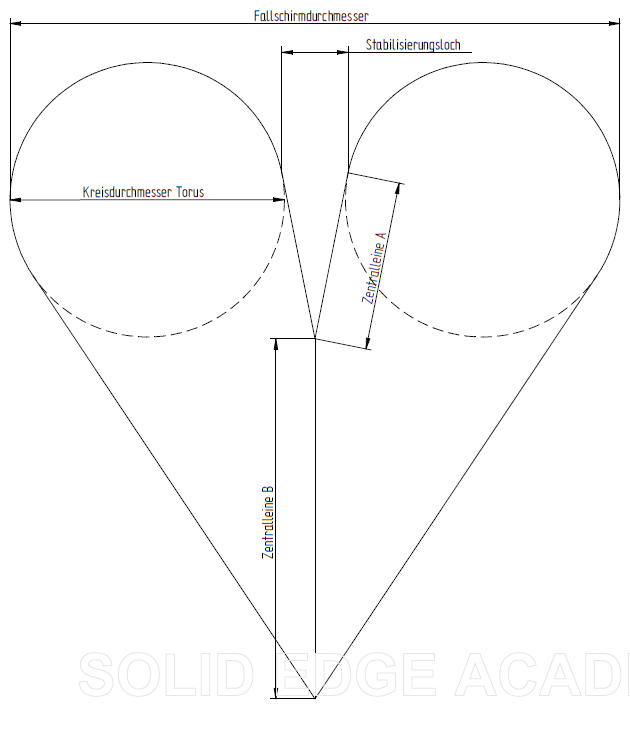

Danke für die Schilderung. Bei einem Formfaktor < 0,5 entsteht ein Ringtorus (Donut). Das Stabilisierungloch muss also größer sein als das schon vorhandene Loch in der Mitte. Die Länge der Zentralleinen wird so berechnet dass die Leine A innen tangential am Fallschirm anliegt. Wird das Stabilisierungloch in etwa gleich gewählt als das entsprechende Loch des Donuts werdend die Leinen A entsprechend lang. Hier mal eine Skizze mit den Leinenbezeichnungen. Je kleiner das Stabilisierungsloch desto länger werden die Leinen A


Ich hab eine Prüfung auf Machbarkeit des Fallschirm mit eingefügt. In den nächsten Tagen sollte ich dann auch mit dem Release fertig sein.

Den Bug mit dem leeren PDF konnte ich leider nicht nachvollziehen. Kannst du mal ein paar konkrete Parameter nennen die den Fehler hervorrufen?

Viele Grüße
Thomas

Geändert von schmidi093 am 22. März 2014 um 12:38

WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 777

Status: Offline

Beitrag 7630466 [Alter Beitrag22. März 2014 um 12:41]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

Hallo,

ich habe auch mal gelesen, dass die geschlossene stabiler sein soll. während meiner Zeit im Drachenbau habe ich aber nie einen Unterschied festgestellt. Auch nicht bei Power-Kites.
Ich mache es immer davon abhängig, wie der Stoff geschnitten wird, Schere oder Lötkolben.

Zitat:
Die Umsäumung mit der Maschine wird ja auch etwas steifer als eine normale Naht.



Gibt es jemanden, der sowas ohne Maschine näht ???
Wenn ja, wie wäre es mal mit einem Nähkurs, habe ich meiner Frau auch beigebracht.

Zitat:
Es gibt eine Naht wo die Kanten nicht umsäumt werden müssen. Da ist dann eine Nahtzugabe auf einer Kante doppelt so gross wie auf der anderen Seite. Das würde nur die Nähte von der Mitte nach außen betreffen.



das habe ich immer noch nicht verstanden.

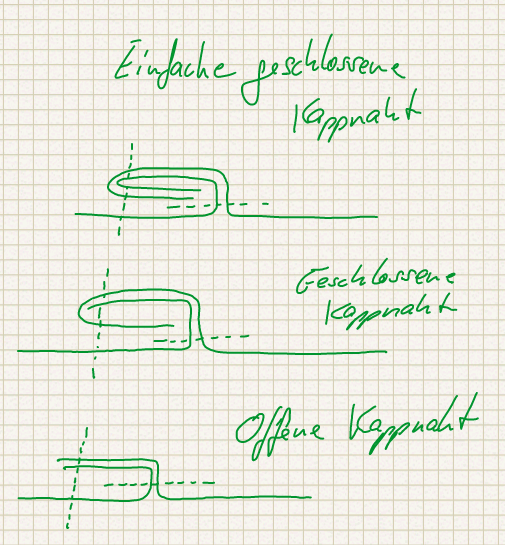

Welche geschlossene Naht machst Du denn?
Die "richtige" oder die einfache.



Marcel


If You Don't Try, You'll Never Know
Reinhard

Überflieger

Reinhard

Registriert seit: Sep 2003

Wohnort: Österreich

Verein: TRA #10691, AGM

Beiträge: 1187

Status: Offline

Beitrag 7630480 [Alter Beitrag23. März 2014 um 14:05]

[Melden] Profil von Reinhard anzeigen    Reinhard eine private Nachricht schicken   Besuche Reinhard's Homepage    Mehr Beiträge von Reinhard finden

Zitat:
Original geschrieben von schmidi093

Die Länge der Zentralleinen wird so berechnet dass die Leine A innen tangential am Fallschirm anliegt. Wird das Stabilisierungloch in etwa gleich gewählt als das entsprechende Loch des Donuts werdend die Leinen A entsprechend lang.

...

Den Bug mit dem leeren PDF konnte ich leider nicht nachvollziehen. Kannst du mal ein paar konkrete Parameter nennen die den Fehler hervorrufen?




Hi,

das erklärt meine extrem langen (~10^17mm) "A-Leinen". Ich hatte das Loch so klein wie möglich gemacht, was dann zu praktisch parallelen (im Rahmen der numerischen Genauigkeit) "A-Leinen" geführt hat.

Das leere PDF kann ich jetzt auch nicht mehr nachvollziehen. Zu viel herumgeklickt, zu wenig dabei mitgedacht...

Gruß
Reinhard
WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 777

Status: Offline

Beitrag 7633435 , AW: Fallschirm Schnittmuster Software [Alter Beitrag12. Dezember 2014 um 13:46]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

Nähmaschine ich komme.
Ich habe heute bei dem Fallschirmhersteller, bei dem ich sonst Reste beziehe, einen ausgemusterten Schirm geordert. Die fallen da wohl immer an.
Material: F111
Farben: Oliv, Weiß, Orange
Durchmesser: 7 m
Für sehr sehr wenig Geld.
Da kann man viel neues draus nähen big grin
Marcel

If You Don't Try, You'll Never Know
AchimO

Poseidon

AchimO

Registriert seit: Jul 2014

Wohnort: Berlin

Verein: AGM

Beiträge: 1521

Status: Offline

Beitrag 7633445 [Alter Beitrag12. Dezember 2014 um 21:22]

[Melden] Profil von AchimO anzeigen    AchimO eine private Nachricht schicken   AchimO besitzt keine Homepage    Mehr Beiträge von AchimO finden

Ich habe mal vor längerer Zeit, als ich mich noch mit Drachenbau beschäftigte, von einem Regattasegler einen ausgemusterten Spinnaker erstanden. Spinnaker-Nylon ist sicher schwerer als Fallschirmseide, aber sehr stabil. Da ich bei den kleinen Größen, die ich baue, nicht nähen muss, geht es sehr gut damit.

Ich lege den Stoff an den Slellen, wo die Leinen durchgefädelt werden, einmal um, beklebe das mit Tape und steche das Garn zweimal hindurch. Geht sicher so nur bei kleinen Schirmen, hat aber bisher immer gehalten. Ich hatte damit sogar mal einen Absturz, wo sich der Schirm erst ca. 8 m über dem Boden mit einem ordentlichen Ruck entfaltet hatte. Der Gardinenring, an dem die Leinen zusammen kamen, hat sich zwar in die Länge gezogen, aber Fallschirm und Leinen ist nichts passiert. Seitdem nehme ich keinen Gardinenring mehr, sondern eine Unterlegscheibe, die ich etwas befeile, um den Grat zu entfernen.

Achim

laminare necesse est!

Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2815

Status: Offline

Beitrag 7633469 [Alter Beitrag17. Dezember 2014 um 12:50]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

Hallo Achim,

im Drachenbau gibt es Aluringe, die sind ideal, weil die aus relativ dickem Material sind und trotzdem leicht. Die Kanten sind auch schon ausreichend rund. Bei Unterlegscheiben werden m.E. die Leinen zu sehr geknickt.



Gruß Ralf

#Don’t Look Up
WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 777

Status: Offline

Beitrag 7633470 [Alter Beitrag17. Dezember 2014 um 16:39]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

Da stimme ich Ralf zu.
Bei langen Gespannen habe ich früher aus Kostengründen auch U-Scheiben genommen, später dann einfach nur noch Verbindungen mit Schlaufen. Hält, ist einfach und leicht.
Bei den Fallschirmen nutze ich zum Zusammenfassen der Leinen auch eine Schlaufe bzw. Öse aus einem Stück Schnur.
Marcel

If You Don't Try, You'll Never Know
AchimO

Poseidon

AchimO

Registriert seit: Jul 2014

Wohnort: Berlin

Verein: AGM

Beiträge: 1521

Status: Offline

Beitrag 7633471 [Alter Beitrag17. Dezember 2014 um 18:28]

[Melden] Profil von AchimO anzeigen    AchimO eine private Nachricht schicken   AchimO besitzt keine Homepage    Mehr Beiträge von AchimO finden

Danke für den Hinweis! Werde mich mal im Drachenladen umsehen.

Achim

laminare necesse est!

Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 777

Status: Offline

Beitrag 7633480 [Alter Beitrag18. Dezember 2014 um 19:44]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

So, Paket ist da. 50 ? für eine ausgemusterte Rundkappe aus F111, dreifarbig. Und als "Weihnachtsbonus" noch aus dem Zuschnitt Reste aus 7020 und Gaze Reste dazu.
Man ist das viel Material, an der Kappe sind auch noch alle Leinen dran.
Wenn mal jemand Bedarf hat (Schirm für Rakete oder Material), einfach melden.
Marcel

If You Don't Try, You'll Never Know
