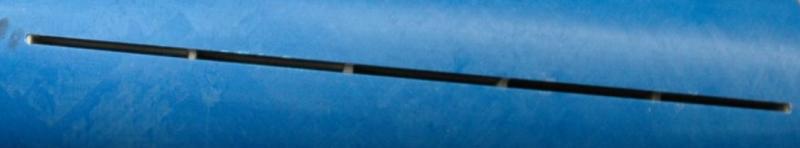

Hier sind die Fin slots von oben, ich hab in die Taschen am Motorrohr 90 Minuten Expoxy gespritzt mit einer Spritze durch die Fin slot, und dann mit einem Spachtel an die Längsstreifen verschmiert.

Dann hab die die Finnen reingedrückt, zumindest bei den letzte beiden Taschen kann man gut sehen dass das überschüssige Epoxy zwischen Finne und Längsstreifen nach oben rausgedrückt wurde.

Die Finnen und die Innenseite sind natürlich angeschliffen, entstaubt und entfettet.
thomasm

Epoxy-Meister

Registriert seit: Jun 2013

Wohnort: Mechernich

Verein: AGM TRA

Beiträge: 464

Status: Offline

Beitrag 7640185 [Alter Beitrag10. Mai 2017 um 20:08]

[Melden] Profil von thomasm anzeigen    thomasm eine private Nachricht schicken   thomasm besitzt keine Homepage    Mehr Beiträge von thomasm finden

Alle 3 Finnen sind mittlerweile eingeklebt, es fehlen aber noch die Fillets.

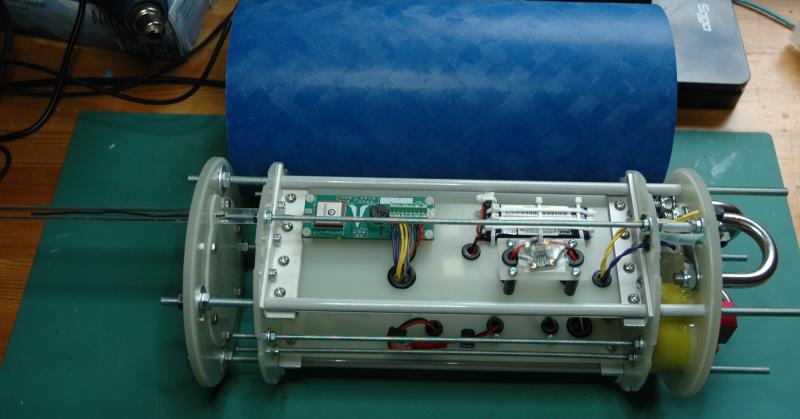

Die e-bay ist so gut wie fertig, fehlen nur noch die Führungsstangen für die Gewindestangen.

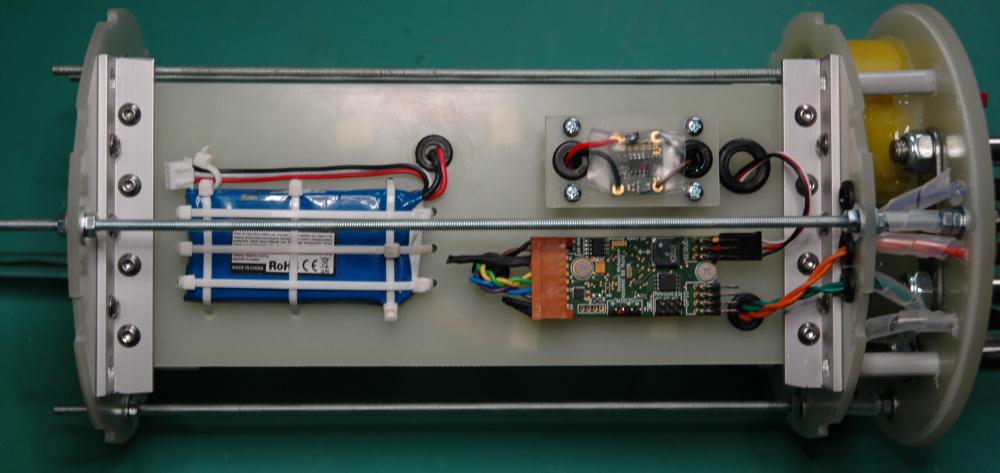

Telemega mit Magswitch

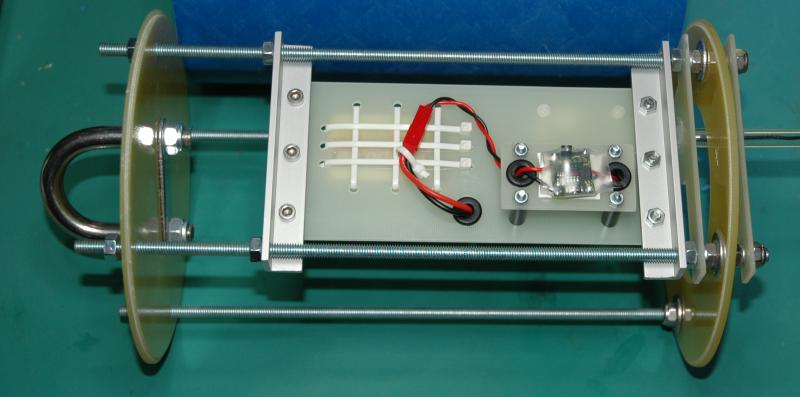

Altimax mit Magswitch

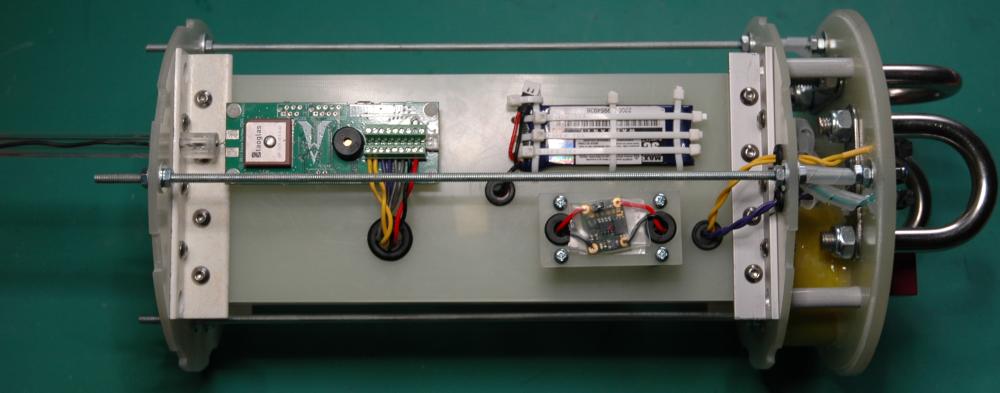

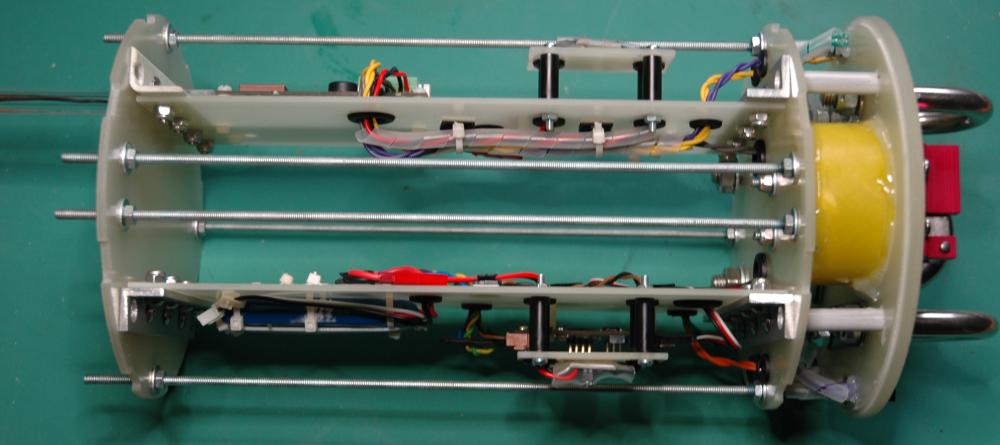

Seitenasicht:

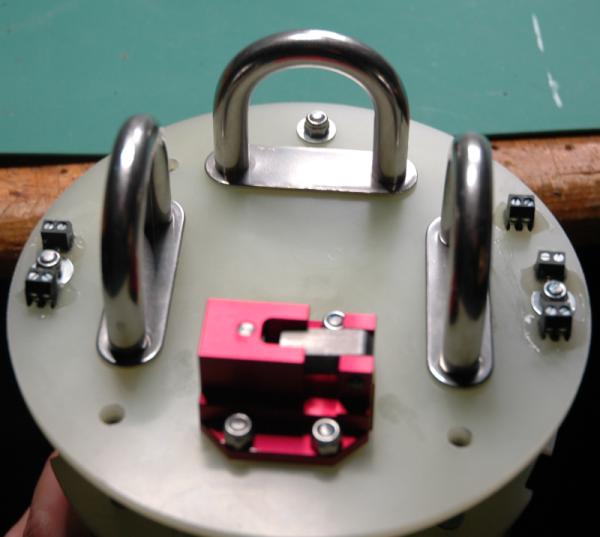

Oberer Spant:

Geändert von thomasm am 10. Mai 2017 um 20:09

thomasm

Epoxy-Meister

Registriert seit: Jun 2013

Wohnort: Mechernich

Verein: AGM TRA

Beiträge: 464

Status: Offline

Beitrag 7640211 [Alter Beitrag14. Mai 2017 um 12:09]

[Melden] Profil von thomasm anzeigen    thomasm eine private Nachricht schicken   thomasm besitzt keine Homepage    Mehr Beiträge von thomasm finden

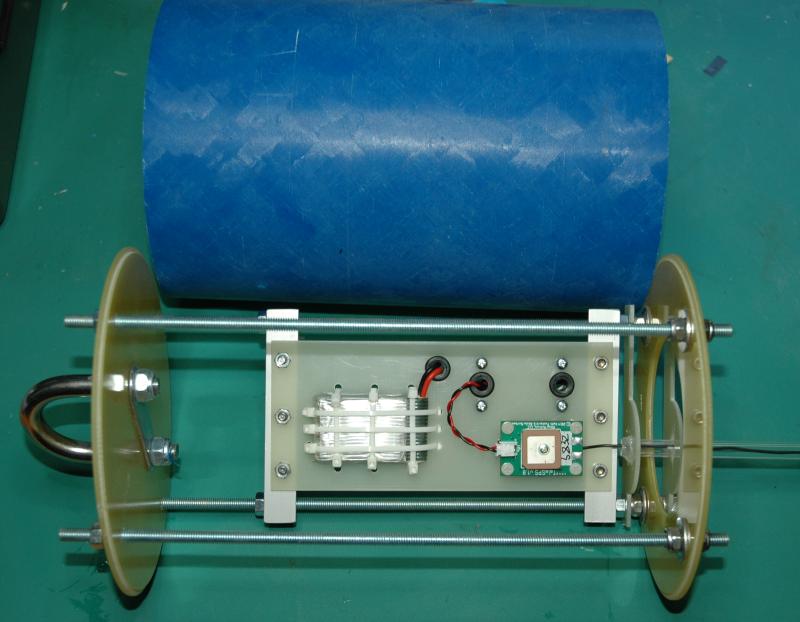

ich hab jetzt die Führungsrohre eingebaut, ich hab jetzt doch durchgehende Rohre vom ersten bis zum letzten Spant, ursprünglich wollte ich 2 Rohre bis zum Mittelspant haben, da hatte ich aber immer Probleme beim mittleren Übergang.



Ich werde wohl auch vom 14" Kuppler auf den 12" Kuppler (im Bild) wechseln damit die Antenne mehr Freiraum hat.

Geändert von thomasm am 14. Mai 2017 um 12:10

thomasm

Epoxy-Meister

Registriert seit: Jun 2013

Wohnort: Mechernich

Verein: AGM TRA

Beiträge: 464

Status: Offline

Beitrag 7640214 [Alter Beitrag14. Mai 2017 um 17:09]

[Melden] Profil von thomasm anzeigen    thomasm eine private Nachricht schicken   thomasm besitzt keine Homepage    Mehr Beiträge von thomasm finden

Meint ihr ich soll innere Fillets an die Flossen und das Körperrohr machen, oder bringen die nichts wenn ich das komplett ausschäume. Das ist übelst viel Gefrickel bei 5 Kammern pro Flosse.
Prefect123

Epoxy-Meister

Prefect123

Registriert seit: Jul 2014

Wohnort: Bangor

Verein: AG-M, TRA 10915, NSWRA, Tripoli NSW

Beiträge: 267

Status: Offline

Beitrag 7640215 [Alter Beitrag14. Mai 2017 um 17:11]

[Melden] Profil von Prefect123 anzeigen    Prefect123 eine private Nachricht schicken   Besuche Prefect123's Homepage    Mehr Beiträge von Prefect123 finden

Wie schnell fliegt sie denn?
Bist Du deutlich Unterschall, dann reicht Ausschäumen
Kommst Du dem Überschall, bzw genauer: Der Fluttergeschwindigkeit, recht nahe, dann würde ich zumindest Teilfillets innen machen, also nicht die gesamte Linie.
Mathias
Zitat:
Original geschrieben von thomasm

Meint ihr ich soll innere Fillets an die Flossen und das Körperrohr machen, oder bringen die nichts wenn ich das komplett ausschäume. Das ist übelst viel Gefrickel bei 5 Kammern pro Flosse.


-----
TRA L3 TAP-Member
Erste Regel der Fehlersuche:
Verschwende keine Zeit, hole einen groesseren Hammer.
Bei Facebook fehlt unter dem Eingabefeld “Was machst du gerade?” noch ein weiteres für:
“Und was solltest Du eigentlich machen?”.
thomasm

Epoxy-Meister

Registriert seit: Jun 2013

Wohnort: Mechernich

Verein: AGM TRA

Beiträge: 464

Status: Offline

Beitrag 7640216 [Alter Beitrag14. Mai 2017 um 20:05]

[Melden] Profil von thomasm anzeigen    thomasm eine private Nachricht schicken   thomasm besitzt keine Homepage    Mehr Beiträge von thomasm finden

Ich bin weit unter Schallgeschwindigkeit (55% Mach 1) und auch weit unter der Flattergeschwindigkeit (bei 1.5 Mach), aber ich mach wohl doch Fillets ich hab mir da was ausgedacht mit einer Spritze und Plastikrohren.

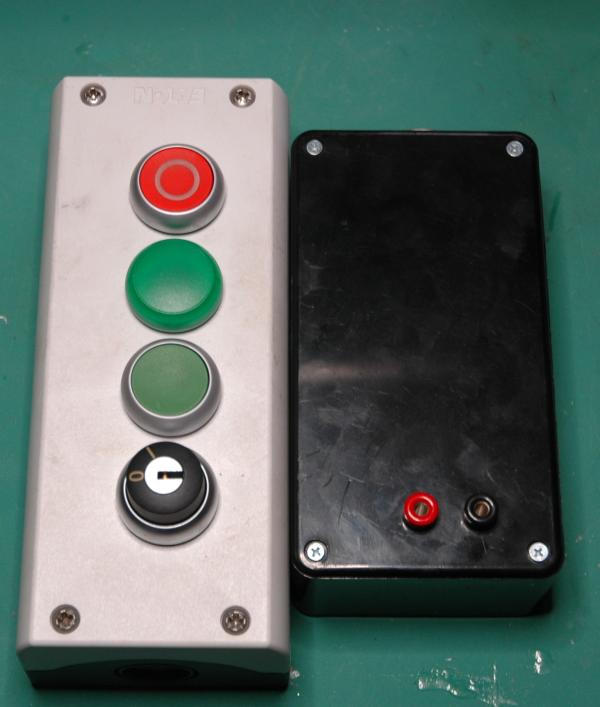

Da die äußeren Fillets gerade trocknet habe ich mal was anderes gebaut, ein Zwischenrelais für mein Zündgerät das ersetzt die Steuerung meiner Startbox und kann an jede andere Zündanlage mit mindestens 12 V angeschlossen werden. Damit kann man dann weit entfernte Rampen zentral starten ohne das wir die Boxen umräumen müssen.


Geändert von thomasm am 14. Mai 2017 um 20:11

thomasm

Epoxy-Meister

Registriert seit: Jun 2013

Wohnort: Mechernich

Verein: AGM TRA

Beiträge: 464

Status: Offline

Beitrag 7640238 [Alter Beitrag17. Mai 2017 um 14:07]

[Melden] Profil von thomasm anzeigen    thomasm eine private Nachricht schicken   thomasm besitzt keine Homepage    Mehr Beiträge von thomasm finden

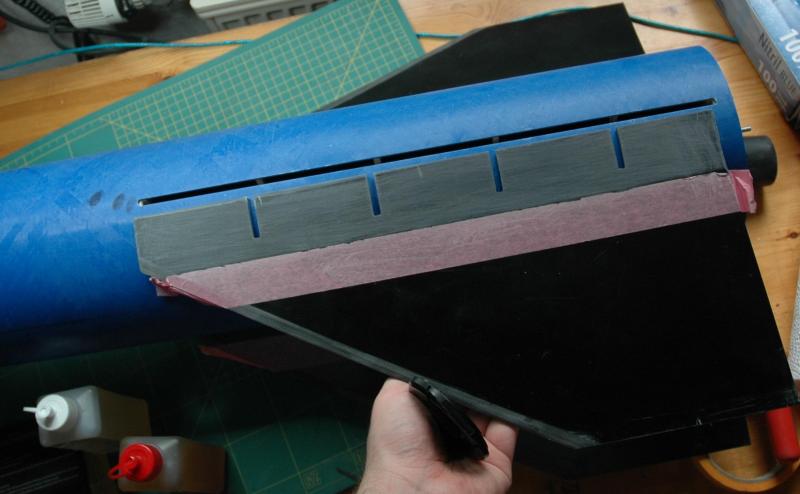

Alle äußeren Fillets sind drauf, die ersten inneren trocknen gerade.

Solange hab ich die Tracker Ebay für die Spitze zusammengebaut, muss nur noch eingeklebt werden.


Lschreyer

Grand Master of Rocketry

Lschreyer

Registriert seit: Nov 2006

Wohnort: Zeven

Verein: AGM, L3

Beiträge: 2022

Status: Offline

Beitrag 7640261 [Alter Beitrag19. Mai 2017 um 10:02]

[Melden] Profil von Lschreyer anzeigen    Lschreyer eine private Nachricht schicken   Lschreyer besitzt keine Homepage    Mehr Beiträge von Lschreyer finden

So eine Zwischenbox bringe ich mit, gehört zu meiner Rampe ;-)

Always keep the pointy side up!
thomasm

Epoxy-Meister

Registriert seit: Jun 2013

Wohnort: Mechernich

Verein: AGM TRA

Beiträge: 464

Status: Offline

Beitrag 7640267 [Alter Beitrag19. Mai 2017 um 15:28]

[Melden] Profil von thomasm anzeigen    thomasm eine private Nachricht schicken   thomasm besitzt keine Homepage    Mehr Beiträge von thomasm finden

Ich hab jetzt alle Einzelteile gewogen und bin bei 24600 g, der Schaum im Booster felt noch, ich glaub ich muss das obere Rohr was kürzen um Gewicht zu sparen, wobei ich hab 44 m Schockleine gemessen da kann ich wohl noch was kürzen.
Andreas B.

Grand Master of Rocketry

Andreas B.

Registriert seit: Nov 2002

Wohnort: Freistaat Sachsen

Verein: AGM (P2,L2) TRA#9711

Beiträge: 5097

Status: Offline

Beitrag 7640271 [Alter Beitrag19. Mai 2017 um 16:39]

[Melden] Profil von Andreas B. anzeigen    Andreas B. eine private Nachricht schicken   Besuche Andreas B.'s Homepage    Mehr Beiträge von Andreas B. finden

He Thomas, echt saubere Arbeit, ich bin stark beeindrucktwink !

Andreas

Nicht quatschen, machen ;-)!
