Beitrag 7638669 , Regelwerk: Aufstellung von Wasserraketen-Höhenrekorden in Deutschland [Alter Beitrag14. August 2016 um 18:37]

[Melden] Profil von RaketfuedRockets anzeigen    RaketfuedRockets eine private Nachricht schicken   Besuche RaketfuedRockets's Homepage    Mehr Beiträge von RaketfuedRockets finden

Regelwerk zur Aufstellung von Wasserraketen-Höhenrekorden in Deutschland

Das vorliegende Regelwerk wurde von Personen erarbeitet, die langjährige Erfahrungen im Bau und Start von Wasserraketen haben. Es soll faire Wettbewerbsbedingungen zur Aufstellung von Wasserraketen-Höhenrekorden in Deutschland schaffen. Des Weiteren regelt es die Anmeldung der Höhenrekorde in dem Forum “www.raketenmodellbau.org” (im Folgenden “Forum” genannt).
Unabhängig von diesem Regelwerk sind aktuelle Gesetze und behördliche Vorgaben zu beachten.

1) Gesetzliche Vorgaben

Beim Start einer Wasserrakete sind die aktuellen Vorgaben der Luftverkehrs-Ordnung (LuftVO) zu beachten (Stand 2016: §19 und §20). Detaillierte Informationen erhalten Sie bei den zuständigen Behörden und Ämtern.

Stellen Sie vor dem Start sicher, dass:

  • Weder Personen noch Sachen durch den Start, Flug und die Landung der Rakete gefährdet werden
  • Der Eigentümer des Startplatzes das Starten von Wasserraketen gestattet.
  • Die durch Gesetze bzw. Verordnungen zulässige Flughöhe nicht überschritten wird.
  • Bei Inanspruchnahme des kontrollierten Luftraums eine Flugverkehrsfreigabe durch die zuständige Flugverkehrskontrollstelle eingeholt wurde.

2) Rekordklassen

Ein Höhenrekord kann in unterschiedlichen Rekordklassen aufgestellt werden. Im Folgenden werden die in den Klassen geltenden Anforderungen und zugelassenen Techniken beschrieben. Heißwasserraketen, bei denen das Wasser im Drucktank zusätzlich erhitzt wird, sind generell nicht zugelassen.

Klasse 1:
Einstufige Wasserraketen, bei denen der Drucktank aus einer einzigen PET-Flasche besteht. Die Klasse 1 ist durch unterschiedliche Drucktankgrößen in verschiedene Unterklassen (A,B,C,D) eingeteilt. Der Luftdruck darf nur mit einer mechanischen Pumpe erzeugt werden.

Klasse 2:
Einstufige Wasserraketen, bei denen der Drucktank aus einer oder mehreren PET-Flasche(n)/Flaschenteilen besteht. Das Tankvolumen ist nicht begrenzt, eine Laminierung des Drucktanks mit GFK oder CFK ist zulässig. Die Rakete darf mit maximal 1,5 Liter Wasser betankt werden und der Luftdruck darf nur mit einer mechanischen Pumpe erzeugt werden. Eine Launchtube darf verwendet werden (maximale Länge der Launchtube: 10 cm, gemessen ab Düsenaustrittsöffnung)

Klasse 3:
Einstufige Wasserraketen, bei denen der Drucktank aus einer oder mehreren PET-Flasche(n)/Flaschenteilen besteht. Das Tankvolumen ist nicht begrenzt, eine Laminierung des Drucktanks mit GFK oder CFK ist zulässig. Der Luftdruck darf mit einer mechanischen Pumpe und anderweitig erzeugt werden. Eine Launchtube darf verwendet werden.

Klasse 4:
Einstufige Wasserraketen, die nicht auf Flaschenbasis bestehen, sowie mehrstufige oder Cluster-Raketen ohne weitere Einschränkungen.

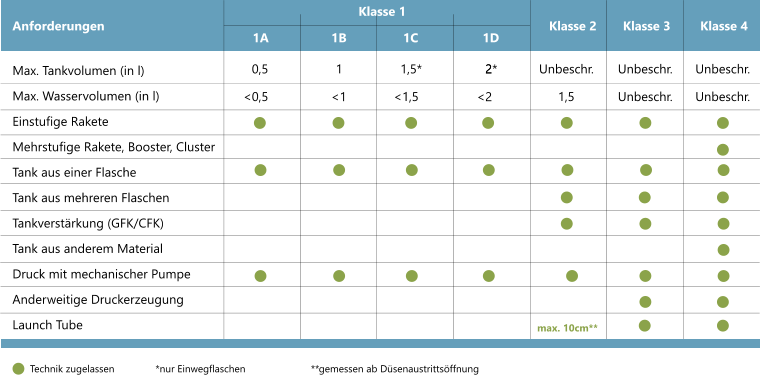

Tabelle mit den verschiedenen Klassen in der Übersicht:




3) Technische Vorgaben

3.1) Aufbau der Rakete:
Alle Einzelkomponenten (Drucktank bei Klasse 2/3/4, Spitze, Leitwerke, Bergungssystem) müssen selbst gebaut worden sein. Während der Start-, Flug- und Landephase dürfen sich keine Teile unkontrolliert von der Rakete lösen. Teile, die kontrolliert gelöst werden (z.B. Booster) müssen sicher landen (Bergungssystem). Die Rakete muss mit einem Bergungssystem ausgestattet und mehrfach verwendbar sein.

3.2) Antrieb der Rakete:
Die Rakete darf nur mit Wasser und Luft angetrieben werden. Der Druck und das Mischungsverhältnis zwischen Luft und Wasser sind frei wählbar (ausgenommen Klasse 2: Hier beträgt das maximale Wasservolumen 1,5 Liter). Zur Erzeugung von Schaum darf sich in dem Wasser zusätzlich biologisch abbaubares Spülmittel/Seife befinden.

3.3) Die Startrampe:
Die Startrampe muss über einen Auslösemechanismus verfügen, der einen sicheren kontrollierten Start der Rakete gewährleistet. Ein System, das bei Erreichen eines Maximaldrucks automatisch startet (z. B. Korken), ist aus Sicherheitsgründen nicht zulässig. Die Startrampe darf bei den Klassen 2, 3 und 4 mit einer Launchtube (Rohr innerhalb der Rakete) ausgestattet sein. Die Launchtube darf beim Start nicht beschädigt und nicht von der Startrampe gelöst werden.

3.4) Bergung der Rakete:
Das Bergungssystem muss so aufgebaut sein, dass die Rakete unbeschadet landet. Zum Auslösen des Bergungssystems können unterschiedliche Techniken (elektronisch, mechanisch) eingesetzt werden. Pyrotechnische Systeme sind nicht zulässig. Es dürfen sowohl industriell hergestellte als auch selbst gebaute Fallschirme eingesetzt werden.


4) Flug und Rekordmeldung

4.1) Der Start:
Die Rakete muss von einer am Boden stehenden Startrampe sicher gestartet werden und unbeschadet landen.

4.2) Messung der Flughöhe:
Die Höhe muss mit einem luftdruckbasierten Höhenmesser gemessen werden. Der Höhenmesser muss kommerziell erwerbbar sein oder von einem vertrauenswürdigen Forschungsinstitut stammen, sowie die Flugdaten grafisch darstellen können. Eigenbauten sind nicht zulässig.

4.3) Dokumentation des Flugs:
Der Flug muss mit einem Foto, einem Video und den grafisch dargestellten Flugdaten (Flugkurve) dokumentiert werden. Auf dem Foto muss die Rakete vollständig abgebildet und zu erkennen sein. Der Film muss vom Boden aus erstellt werden, und den Start, Flug und die Landung vollständig belegen. Optional kann eine Onboard-Kamera, die den Film aus Sicht der Rakete erstellt, verwendet werden.

4.4) Anmelden eines Höhenrekords im Forum:
Für die Anmeldung eines Höhenrekords ist die Mitgliedschaft im Forum erforderlich. Ein Höhenrekord kann nur in einer Rekordklasse angemeldet werden. Die Anmeldung erfolgt durch Einreichen (Posten) einer ZIP-Datei, die alle erforderlichen Unterlagen (Ausgefülltes Formular, grafische Darstellung der Flugdaten (Flugkurve), Boden-Video und Fotos) beinhaltet. Bei unvollständigen Unterlagen oder berechtigten Zweifel an deren Richtigkeit kann die Meldung abgewiesen werden.


5) Sonstiges

Dieses Regelwerk ist in Teilen an das Regelwerk WRA2 (Water Rocket Achievement World Record Association) angelehnt, wurde jedoch stark angepasst. Das Aufstellen eines Weltrekords ist mit dem hier aufgeführten Regelwerk nicht möglich.

Version 01 - 14.08.2016


Download des erforderlichen Protokolls:

Anhang: wasserraketenrekord_protokoll.pdf

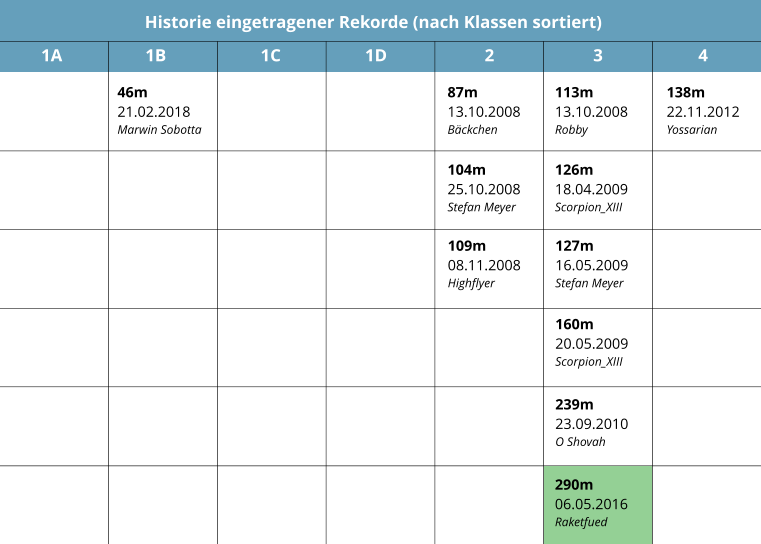

Historie der bisherigen Rekorde:


Geändert von RaketfuedRockets am 12. September 2016 um 15:18


"Die Genialität einer Konstruktion liegt in ihrer Einfachheit – Kompliziert bauen kann jeder." -Sergei Koroljow, russischer Raketenpionier

Besuche unsere Webseite mit vielen Anleitungen, News und Informationen zu unseren Projekten:
www.raketfuedrockets.com
RaketfuedRockets

PU-Meister

RaketfuedRockets

Registriert seit: Sep 2012

Wohnort: Am Startplatz

Verein:

Beiträge: 278

Status: Offline

Beitrag 7638850 [Alter Beitrag12. September 2016 um 14:23]

[Melden] Profil von RaketfuedRockets anzeigen    RaketfuedRockets eine private Nachricht schicken   Besuche RaketfuedRockets's Homepage    Mehr Beiträge von RaketfuedRockets finden

Hallo alle zusammen,

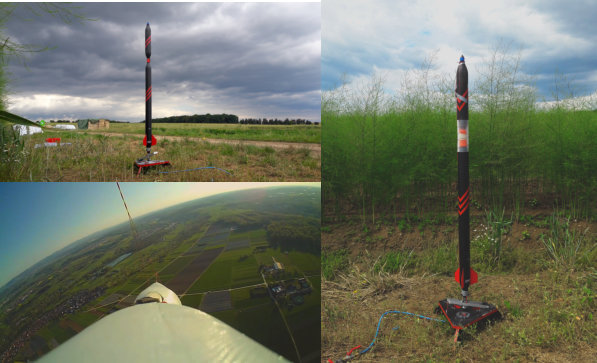

mit diesem Beitrag möchten wir unseren Rekord vom Mai 2016 (290m) nun nach dem neuen Regelwerk in Klasse 3 anmelden. Im Anhang befinden sich alle nötigen Dateien. smile

Anhang: raketfued_290m_klasse3.zip

_______________________________________________________

Hier eben noch einige Informationen im Schnellüberblick, für alle die, die die ZIP-Datei nicht öffnen können oder wollen:

Volumen: 6,7 Liter
Leergewicht: 610 Gramm
Maximaldruck: 16,5 Bar
Fallschirmauswurf: Radialsystem
Aufbau: Zwei glasfaserverstärkte Tanksegmente, verbunden mit Tornado Tube
1) Datenblatt der Überflieger Mini Evo
2) Informationen zur Bauweise und mehr
_______________________________________________________



Hier das geschnittene Startvideo:
Video: Deutscher Wasserraketen Rekord - 290m


Viele Grüße vom ganzen Team!

"Die Genialität einer Konstruktion liegt in ihrer Einfachheit – Kompliziert bauen kann jeder." -Sergei Koroljow, russischer Raketenpionier

Besuche unsere Webseite mit vielen Anleitungen, News und Informationen zu unseren Projekten:
www.raketfuedrockets.com
Stefan Meyer

Wasserratte


Moderator

Stefan Meyer

Registriert seit: Sep 2002

Wohnort: 28832 Achim

Verein: AGM

Beiträge: 819

Status: Offline

Beitrag 7642233 , Meldung für Klasse 1b [Alter Beitrag22. Februar 2018 um 17:26]

[Melden] Profil von Stefan Meyer anzeigen    Stefan Meyer eine private Nachricht schicken   Besuche Stefan Meyer's Homepage    Mehr Beiträge von Stefan Meyer finden

Sodele,
wir haben noch einmal gestartet und eine bessere Kurve bekommen.
Ich möchte hiermit den Rekord von Marvin Sobotta in der Klasse 1b anmelden:

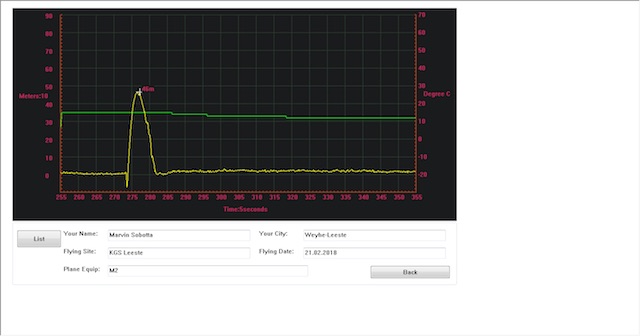

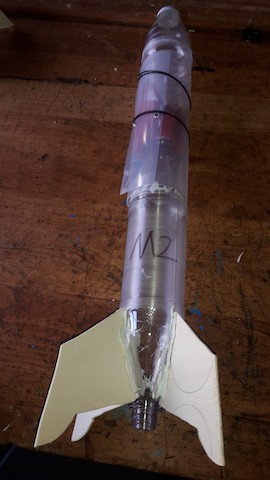

Marvins M2 flog gestern 46m hoch:

Der Fallschirm öffnete sich spät, aber immerhin.

Video usw. sind in der zip-Datei:


Gruß Stefan Anhang: m2 2.zip

Geändert von Stefan Meyer am 22. Februar 2018 um 17:30


"Was Du auf morgen verschieben kannst, verschiebe! So gewinnst Du einen freien Tag" Tschechisches Sprichwort
AchimO

Poseidon

AchimO

Registriert seit: Jul 2014

Wohnort: Berlin

Verein: AGM

Beiträge: 1445

Status: Offline

Beitrag 7642236 [Alter Beitrag22. Februar 2018 um 17:51]

[Melden] Profil von AchimO anzeigen    AchimO eine private Nachricht schicken   AchimO besitzt keine Homepage    Mehr Beiträge von AchimO finden

Jetzt sieht die Kurve ja viel besser aus! Weiß man, was die Ursache für die vorher so zappelige Flugkurve war?

Ich plädiere auf Anerkennung der Höhe von 46 m!

Gruß Achim

laminare necesse est!

Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
Stefan Meyer

Wasserratte


Moderator

Stefan Meyer

Registriert seit: Sep 2002

Wohnort: 28832 Achim

Verein: AGM

Beiträge: 819

Status: Offline

Beitrag 7642237 [Alter Beitrag22. Februar 2018 um 17:58]

[Melden] Profil von Stefan Meyer anzeigen    Stefan Meyer eine private Nachricht schicken   Besuche Stefan Meyer's Homepage    Mehr Beiträge von Stefan Meyer finden

Keine Ahnung,
es könnte ein schwacher Akku gewesen sein.
Jedenfalls war er diesmal frisch geladen und wurde zwischenzeitlich in der Manteltasche warm gehalten.
Gruß Stefan

"Was Du auf morgen verschieben kannst, verschiebe! So gewinnst Du einen freien Tag" Tschechisches Sprichwort
WARAausKIEL

Wasserratte

WARAausKIEL

Registriert seit: Feb 2013

Wohnort: Kiel

Verein:

Beiträge: 776

Status: Offline

Beitrag 7642238 , Regelwerk: Aufstellung von Wasserraketen-Höhenrekorden in Deutschland [Alter Beitrag22. Februar 2018 um 18:40]

[Melden] Profil von WARAausKIEL anzeigen    WARAausKIEL eine private Nachricht schicken   Besuche WARAausKIEL's Homepage    Mehr Beiträge von WARAausKIEL finden

Sieht gut aus.
So kenne ich die Kurven auch von dem Altimeter. Die Sachen in der Zip Datei sehe ich mir nachher mal an.

Fliegst Du den Altimeter eigentlich mit Bluetooth Adapter oder ohne?



--------------------------------------------------------------------------------------------------------------
Ich habe mir gerade alle Daten angesehen.
Der Schirm kam ja wirklich noch in letzter Sekunde raus. Bremsen auf den letzten Zentimeter ;-)


Ich werde mit Julian sprechen. Entweder trägt er den Flug in die Tabelle ein oder ich besorge mir die Tabelle von ihm und mache es dann.
Glückwunsch zu den 46 m und dem ersten Eintrag in der Klasse 1B.


Grüße
Marcel

Geändert von WARAausKIEL am 22. Februar 2018 um 21:03


If You Don't Try, You'll Never Know
RaketfuedRockets

PU-Meister

RaketfuedRockets

Registriert seit: Sep 2012

Wohnort: Am Startplatz

Verein:

Beiträge: 278

Status: Offline

Beitrag 7642247 [Alter Beitrag23. Februar 2018 um 08:47]

[Melden] Profil von RaketfuedRockets anzeigen    RaketfuedRockets eine private Nachricht schicken   Besuche RaketfuedRockets's Homepage    Mehr Beiträge von RaketfuedRockets finden

Hallo Marvin und Stefan,
Glückwunsch zum Rekord in der Klasse 1B! smile
Ich bin leider momentan unterwegs, werde aber im Laufe des Wochenendes die Tabelle mit den Rekorden entsprechend aktualisieren.

Viele Grüße vom Team
Julian

Edit:
So, die Tabelle ist aktualisiert. smile


Geändert von WARAausKIEL am 05. März 2018 um 10:10


"Die Genialität einer Konstruktion liegt in ihrer Einfachheit – Kompliziert bauen kann jeder." -Sergei Koroljow, russischer Raketenpionier

Besuche unsere Webseite mit vielen Anleitungen, News und Informationen zu unseren Projekten:
www.raketfuedrockets.com
WRCrash

Wasserträger

Registriert seit: Feb 2021

Wohnort:

Verein:

Beiträge: 20

Status: Offline

Beitrag 7649067 , Flugkurve [Alter Beitrag23. Februar 2021 um 14:12]

[Melden] Profil von WRCrash anzeigen    WRCrash eine private Nachricht schicken   WRCrash besitzt keine Homepage    Mehr Beiträge von WRCrash finden

Hallo,
das Regelwerk für die Rekorde scheint ja gut durchdacht zu sein.
Leider habe ich mit der Aufzeichnung der Flugkurve ein Problem.
Mit einem einfachen "Altimax Simply 2018" lässt sich nun nur die Höhe auspiepsen und keine weiteren Flugdaten erfassen.
Somit ist wohl eine Rekordmeldung unmöglich?
Flughöhe könnte ja durch die Videos der Bodenkamera und der OnBoardCam gegengeprüft werden.
Meine Höhe von 54m in 1B wären da, denke ich, schön überprüfbar.

Oder was meint ihr dazu?

VG
WRCrash
AchimO

Poseidon

AchimO

Registriert seit: Jul 2014

Wohnort: Berlin

Verein: AGM

Beiträge: 1445

Status: Offline

Beitrag 7649068 [Alter Beitrag23. Februar 2021 um 15:13]

[Melden] Profil von AchimO anzeigen    AchimO eine private Nachricht schicken   AchimO besitzt keine Homepage    Mehr Beiträge von AchimO finden

Hallo WRCrash,

schön, dass sich mal jemand an einen Rekordflug macht. Das kann ja im besten Fall dazu führen, dass Wettbewerb entsteht und auch bei anderen der Ehrgeiz geweckt wird.

Ja, ein Höhenmesser mit Logging-Funktion ist schon nötig. Dabei sollte man bedenken, wo wir hergekommen sind. Vorher konnte man einen Rekord nur auf Flugtagen aufstellen, bei denen auch andere Flieger als „Sportzeugen“ anwesend waren. Insofern ist das Regelwerk schon eine Erleichterung, was das betrifft.

Du solltest Dir also einen Höhenmesser zulegen oder ausleihen, der auch aufzeichnet. Das kann sein z. B.
- ein Altimax! (von Rocketronics)
- ein StratoLogger CF von PerfectFlite (z. B. von Apogee Components)
- ein Altimeter Three (ebenfalls bei Apogee zu bekommen, aber momentan nicht verfügbar)
- ein MicroPeak von Altus Metrum
Für den Altimax brauchst du noch ein Datenkabel, für den Stratologger CF ein Data Transfer Kit, ebenfalls ein entsprechendes Kabel für den MicroPeak.

Bei Import aus USA kommen noch 19% Zoll auf Kosten und Versand dazu.

Letzten Endes wird es inclusive Versand und Zoll kaum preiswerter als der Altimax!

Ich hoffe, das hilft dir weiter.

Gruß Achim

Geändert von AchimO am 23. Februar 2021 um 15:19


laminare necesse est!

Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
WRCrash

Wasserträger

Registriert seit: Feb 2021

Wohnort:

Verein:

Beiträge: 20

Status: Offline

Beitrag 7649072 [Alter Beitrag24. Februar 2021 um 18:30]

[Melden] Profil von WRCrash anzeigen    WRCrash eine private Nachricht schicken   WRCrash besitzt keine Homepage    Mehr Beiträge von WRCrash finden

Hallo Achim,

der Altimax (G3_2016) liest sich von der Beschreibung wirklich gut.
Aber leider ist der momentan wohl nicht erhältlich.
Na mal abwarten.

BG
WRCrash
