Ahoi,

Da ich auf kurz oder lang einen eigenen Prüfstand brauche, habe ich mich mal mit A/D-Wandlern und Interface beschäftigt. Dabei bin ich auf folgendes Gerät gestoßen:

INF-DMS USB Interface

Ein fertiger Messverstärker mit USB und 5000 Messungen/s. Dazu noch sehr kompakt aufgebaut.
Wenn ich das richtig erkannt habe, kann man jede handelsübliche Wägezelle anschließen.

Habe noch keinen Preis angefragt, aber vom Gerät selber wäre das doch die einfachste Lösung, einen Prüfstand aufzubauen oder sieht jemand einen Haken?

Gruß Fabian

Geändert von FabianH am 12. Juli 2017 um 19:30

Lschreyer

Überflieger

Lschreyer

Registriert seit: Nov 2006

Wohnort: Zeven

Verein: AGM, L3

Beiträge: 1789

Status: Offline

Beitrag 7640698 [Alter Beitrag13. Juli 2017 um 15:05]

[Melden] Profil von Lschreyer anzeigen    Lschreyer eine private Nachricht schicken   Lschreyer besitzt keine Homepage    Mehr Beiträge von Lschreyer finden

Sieht gut aus, ich konnte so auf die Schnelle auch keinen Haken finden. Wäre eine sehr einfache Lösung, bin gespannt was die dafür haben wollen.

Always keep the pointy side up!
Oliver Arend

Administrator


Administrator

Oliver Arend

Registriert seit: Aug 2000

Wohnort: Bremen

Verein: RMV / TRA #8311 L1 / Solaris

Beiträge: 7731

Status: Offline

Beitrag 7640702 [Alter Beitrag13. Juli 2017 um 16:44]

[Melden] Profil von Oliver Arend anzeigen    Oliver Arend eine private Nachricht schicken   Oliver Arend besitzt keine Homepage    Mehr Beiträge von Oliver Arend finden

Das Ding macht genau das gleiche wie ein HX711 an einem Arduino, oder? Die kosten zusammen ca. 4 EUR ;-)

Aber klar, wenn es das Ding so fertig inkl. Software gibt, klingt das gut.

Oliver

Wo das Volk die Regierung fürchtet, herrscht Tyrannei. Wo die Regierung das Volk fürchtet, herrscht Freiheit. -- Thomas Jefferson
Lschreyer

Überflieger

Lschreyer

Registriert seit: Nov 2006

Wohnort: Zeven

Verein: AGM, L3

Beiträge: 1789

Status: Offline

Beitrag 7640705 [Alter Beitrag13. Juli 2017 um 19:18]

[Melden] Profil von Lschreyer anzeigen    Lschreyer eine private Nachricht schicken   Lschreyer besitzt keine Homepage    Mehr Beiträge von Lschreyer finden

Nö, der HX711 liefet nur 80 sps. Das ist eher langsam, daher auch so billig.

Always keep the pointy side up!
FabianH

Grand Master of Rocketry


Supervisor

FabianH

Registriert seit: Okt 2003

Wohnort: Gevelsberg

Verein: Ramog, Solaris-RMB, FAR

Beiträge: 4082

Status: Offline

Beitrag 7640706 [Alter Beitrag13. Juli 2017 um 20:51]

[Melden] Profil von FabianH anzeigen    FabianH eine private Nachricht schicken   Besuche FabianH's Homepage    Mehr Beiträge von FabianH finden

Dazu kommt, das m.E. der ein oder andere gerne mal einen Prüfstand bauen würden, aber mit der Elektronik nichts am Hut hat.
Wägezellen gibt es ja mittlerweile günstig direkt aus PRC. Die Mechanik habe ich im CAD fast fertig. Nur bei den AD-Wandlern und entsprechender Software gibts halt viele Möglichkeiten. Wenn der Preis passt, könnte das wieder ein Schritt in Richtung "Volksprüfstand" sein. Der wurde ja schonmal thematisiert.

Gruß Fabian
FabianH

Grand Master of Rocketry


Supervisor

FabianH

Registriert seit: Okt 2003

Wohnort: Gevelsberg

Verein: Ramog, Solaris-RMB, FAR

Beiträge: 4082

Status: Offline

Beitrag 7640707 [Alter Beitrag13. Juli 2017 um 23:46]

[Melden] Profil von FabianH anzeigen    FabianH eine private Nachricht schicken   Besuche FabianH's Homepage    Mehr Beiträge von FabianH finden

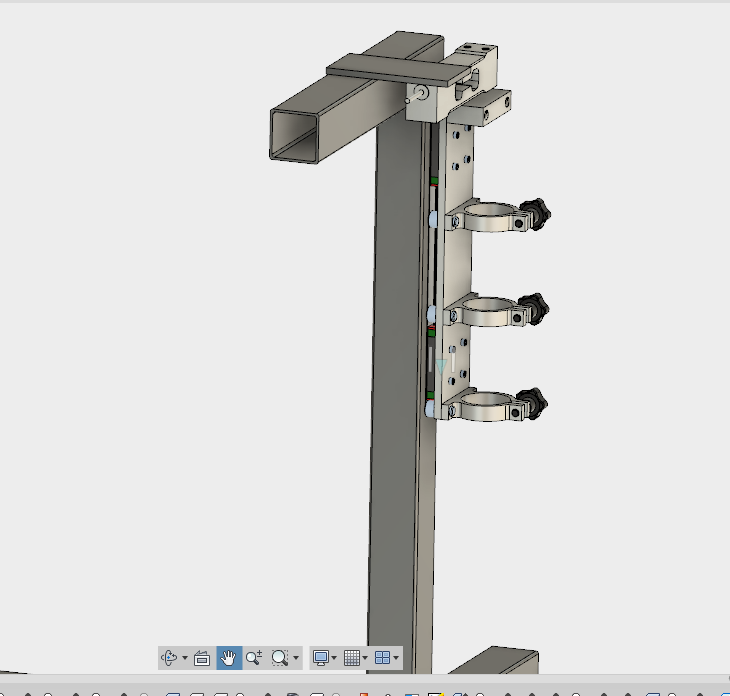

Das ist die erste Version des Prüfstands:
