Hallo,

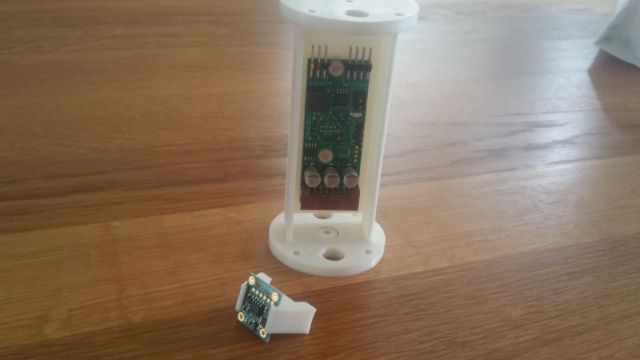

auf Grund Olivers Anregung stelle ich hier meine neue modular gestaltete Avionik-Bay vor.

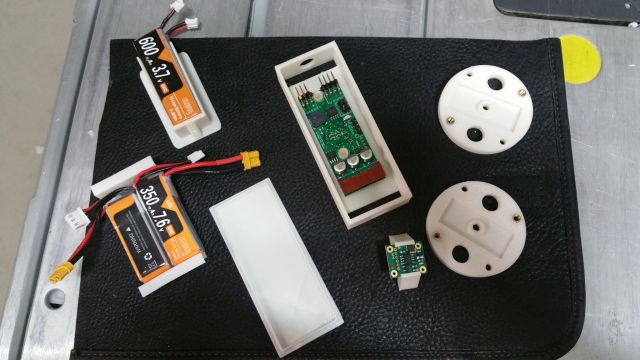

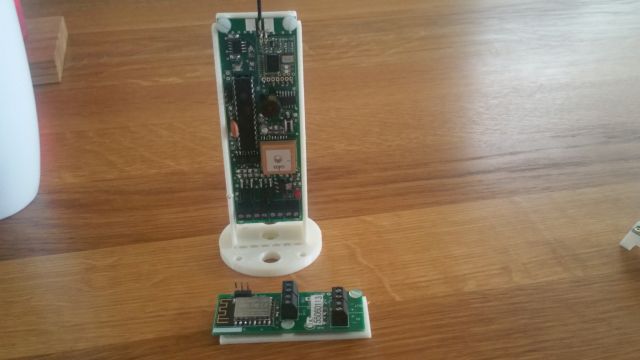

Bestückt ist das ganze mit einem Altimax G3 plus Magswitch und das andere Modul mit einem Eggfinder TRS mit WiFi switch.
Die Teile habe ich in ABS gedruckt, da man das prima mit etwas Azeton verdünnten Druckresten kleben kann.
Die Gewinde sind mit dem Lötkolben in das Kunststoff geschmolzen.






Geändert von RalfB am 06. Februar 2020 um 22:14


Glauben ist einfacher als Denken.
RalfB

Überflieger


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 1722

Status: Offline

Beitrag 7645870 [Alter Beitrag09. Januar 2020 um 13:55]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

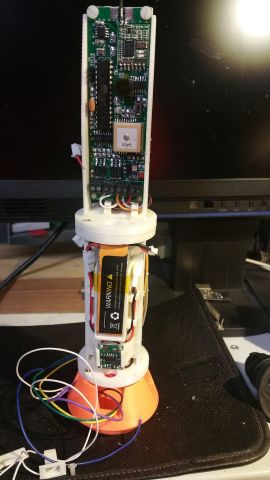

Hier sind die Module geklebt und auf einander geschraubt. Der Altimax verschwindet hinter einer Abdeckung mit Akkuhalterung. Wenn die AV-Bay in den Kuppler geschoben wird, sind die Akkus gegen herausfallen gesichert.



Glauben ist einfacher als Denken.
RalfB

Überflieger


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 1722

Status: Offline

Beitrag 7645871 [Alter Beitrag09. Januar 2020 um 14:19]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

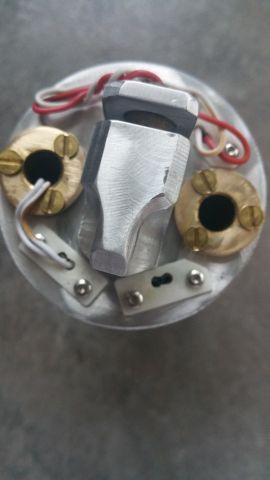

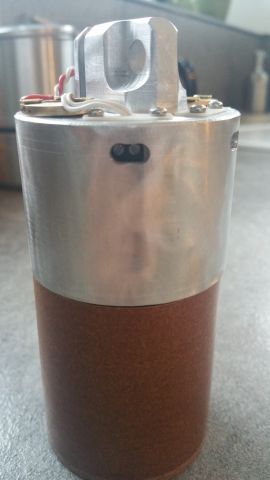

Der untere Bulkhead mit Pyrorelais:
Die Konstruktion der Ausstoßladungskontainer ist auf Grund der Erkentnisse dieses Trade entwickelt worden:

..High altitude

Die Klemmen habe ich diesmal nach Innen verlegt, damit es mit den Kabeln ordentlicher ist. Die Durchführung isoliert die Kabel vom Aluminium. Alternativ, kann aber auch ein 8g CO2-Relais eingebaut werden.






Glauben ist einfacher als Denken.
RalfB

Überflieger


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 1722

Status: Offline

Beitrag 7645872 [Alter Beitrag09. Januar 2020 um 14:24]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

Die Druckdateien sind HIER zu finden.
Wenn was fehlt bitte bescheid sagen.


Wird fortgesetzt......

Glauben ist einfacher als Denken.
heijo216

Epoxy-Meister

heijo216

Registriert seit: Jul 2012

Wohnort: 53505 Berg-Vellen

Verein: FAR/Solaris/LSC-Zülpich/AGM

Beiträge: 260

Status: Offline

Beitrag 7645875 [Alter Beitrag10. Januar 2020 um 13:11]

[Melden] Profil von heijo216 anzeigen    heijo216 eine private Nachricht schicken   heijo216 besitzt keine Homepage    Mehr Beiträge von heijo216 finden

Hallo Ralf,
toll! Ich muß auch noch mehrere Ebays aufbauen für verschiedene Rohrdurchmesser!
Grüße aus der Eifel und frohes Neujahr...Heijo
RalfB

Überflieger


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 1722

Status: Offline

Beitrag 7645884 [Alter Beitrag12. Januar 2020 um 22:23]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

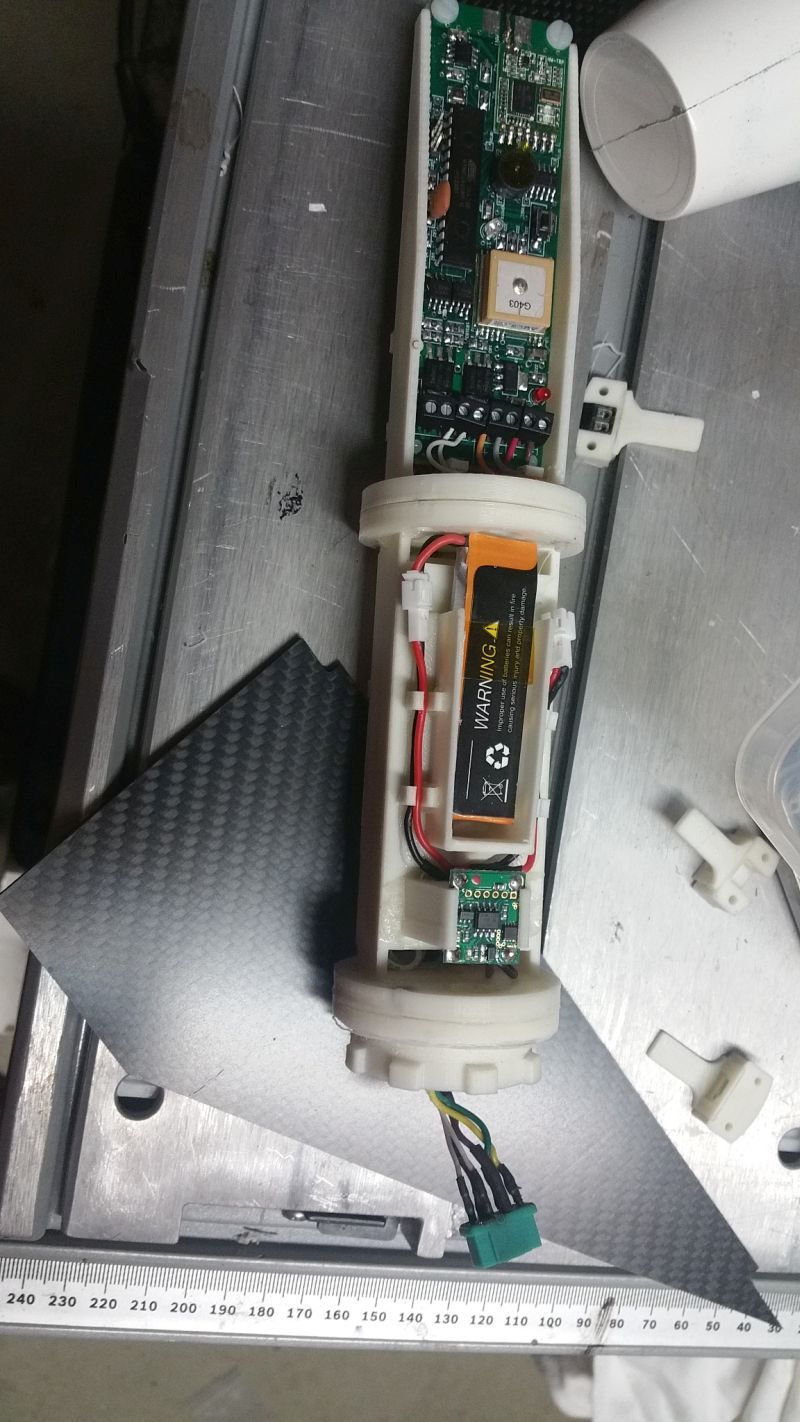

Stecker und Bajonettverschluss angebracht.

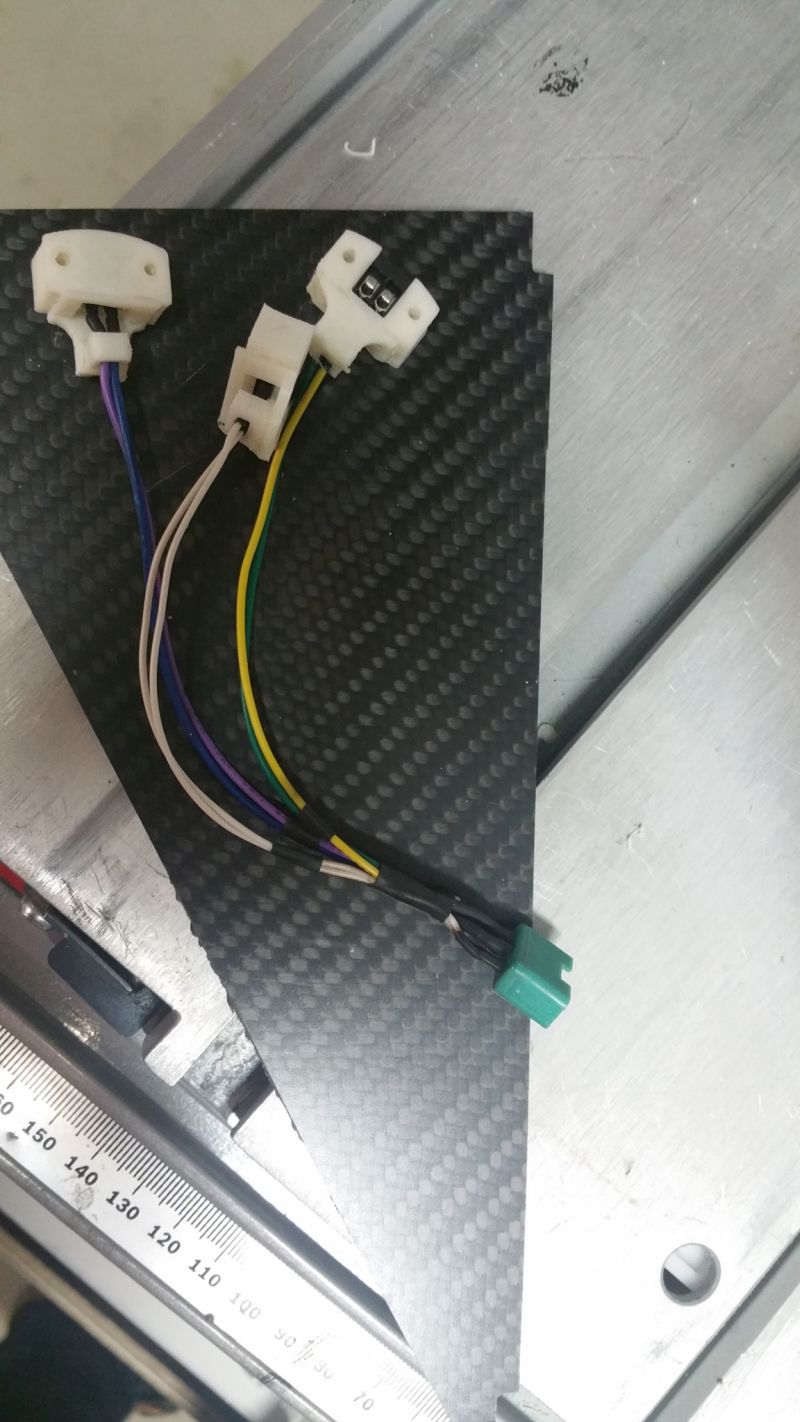

Der Kabelbaum für die Schraubklemmen


Geändert von RalfB am 12. Januar 2020 um 22:26


Glauben ist einfacher als Denken.
RalfB

Überflieger


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 1722

Status: Offline

Beitrag 7645885 [Alter Beitrag12. Januar 2020 um 22:24]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

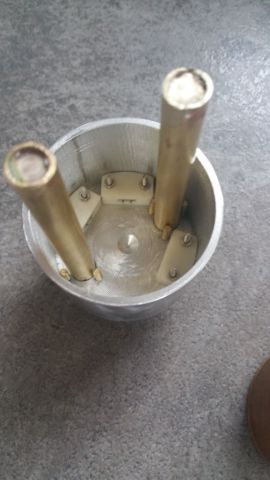

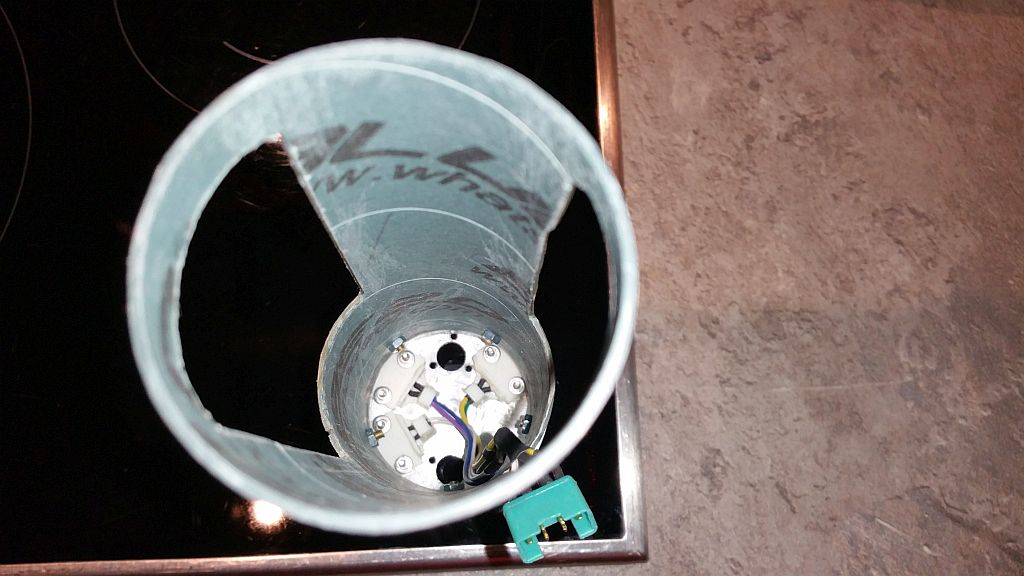

Der Kuppler mit dem Bajonett-Gegenstück


Geändert von RalfB am 12. Januar 2020 um 22:34


Glauben ist einfacher als Denken.
RalfB

Überflieger


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 1722

Status: Offline

Beitrag 7645900 [Alter Beitrag16. Januar 2020 um 19:39]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

Endlich bin ich dazu gekommen die Schraubklemmen zu verbauen
und den Kuppler fest zu schrauben.




Glauben ist einfacher als Denken.
RalfB

Überflieger


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 1722

Status: Offline

Beitrag 7645902 [Alter Beitrag16. Januar 2020 um 20:31]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

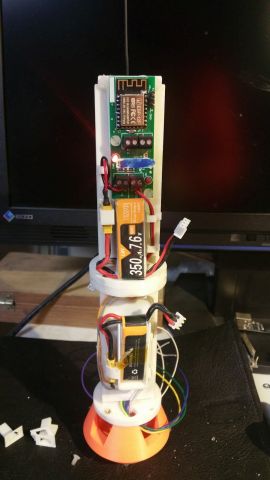

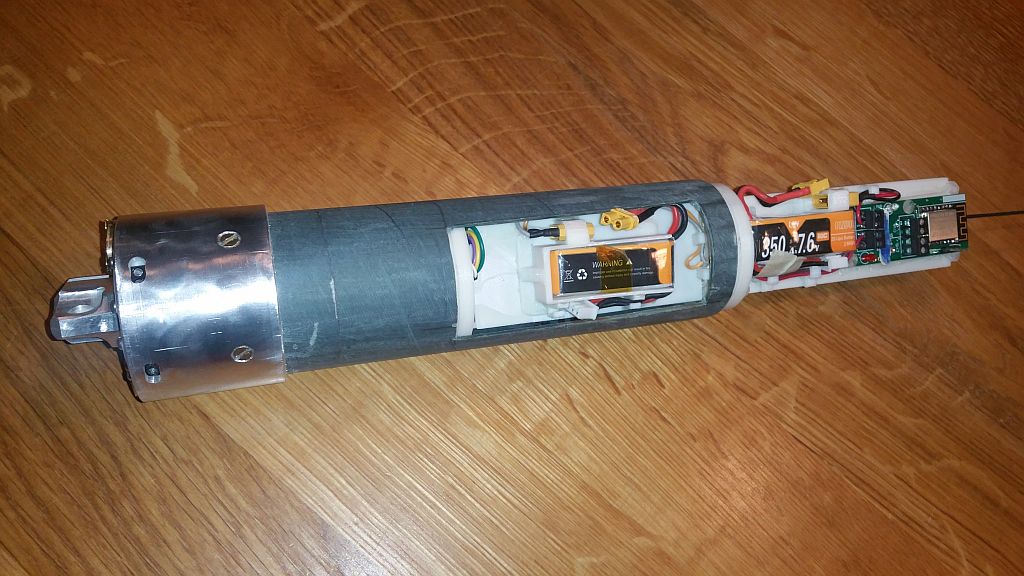

Von Vorne

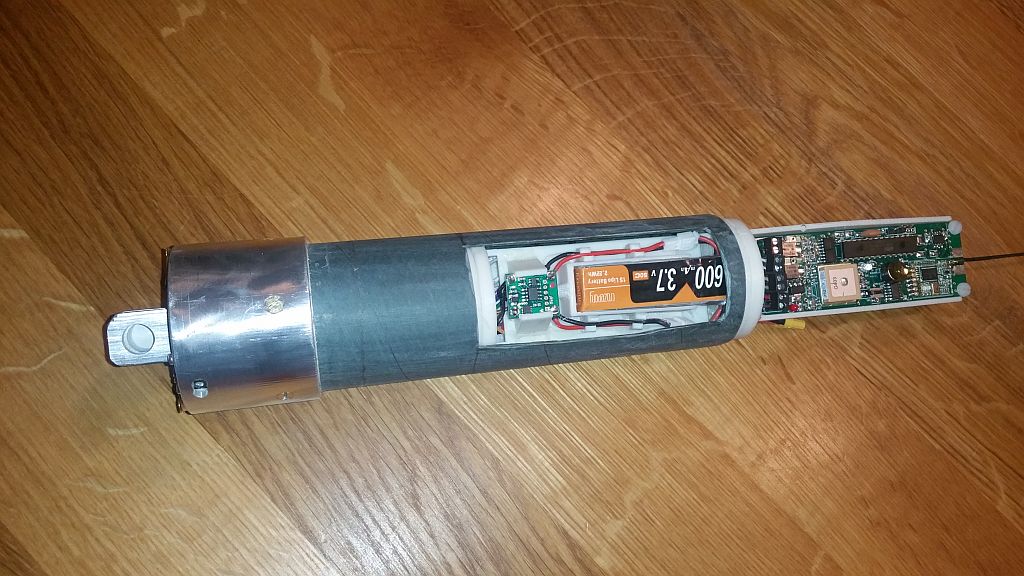

von Hinten



fertig. Lasst die Diskussion beginnen..

Gruß Ralf

Geändert von RalfB am 16. Januar 2020 um 20:33


Glauben ist einfacher als Denken.
Oliver Arend

Administrator


Administrator

Oliver Arend

Registriert seit: Aug 2000

Wohnort: Leinfelden

Verein: RMV / TRA #8311 L1 / Solaris

Beiträge: 7963

Status: Offline

Beitrag 7645913 [Alter Beitrag17. Januar 2020 um 10:06]

[Melden] Profil von Oliver Arend anzeigen    Oliver Arend eine private Nachricht schicken   Oliver Arend besitzt keine Homepage    Mehr Beiträge von Oliver Arend finden

Ich sitze hier noch mit offenem Mund und Stirnrunzeln und melde mich wieder wenn das vorübergegangen ist ;-)

Oliver
