Der erste Teil des Bauberichts findet ist unter Nutzlast und Bergungsysteme zu finden.

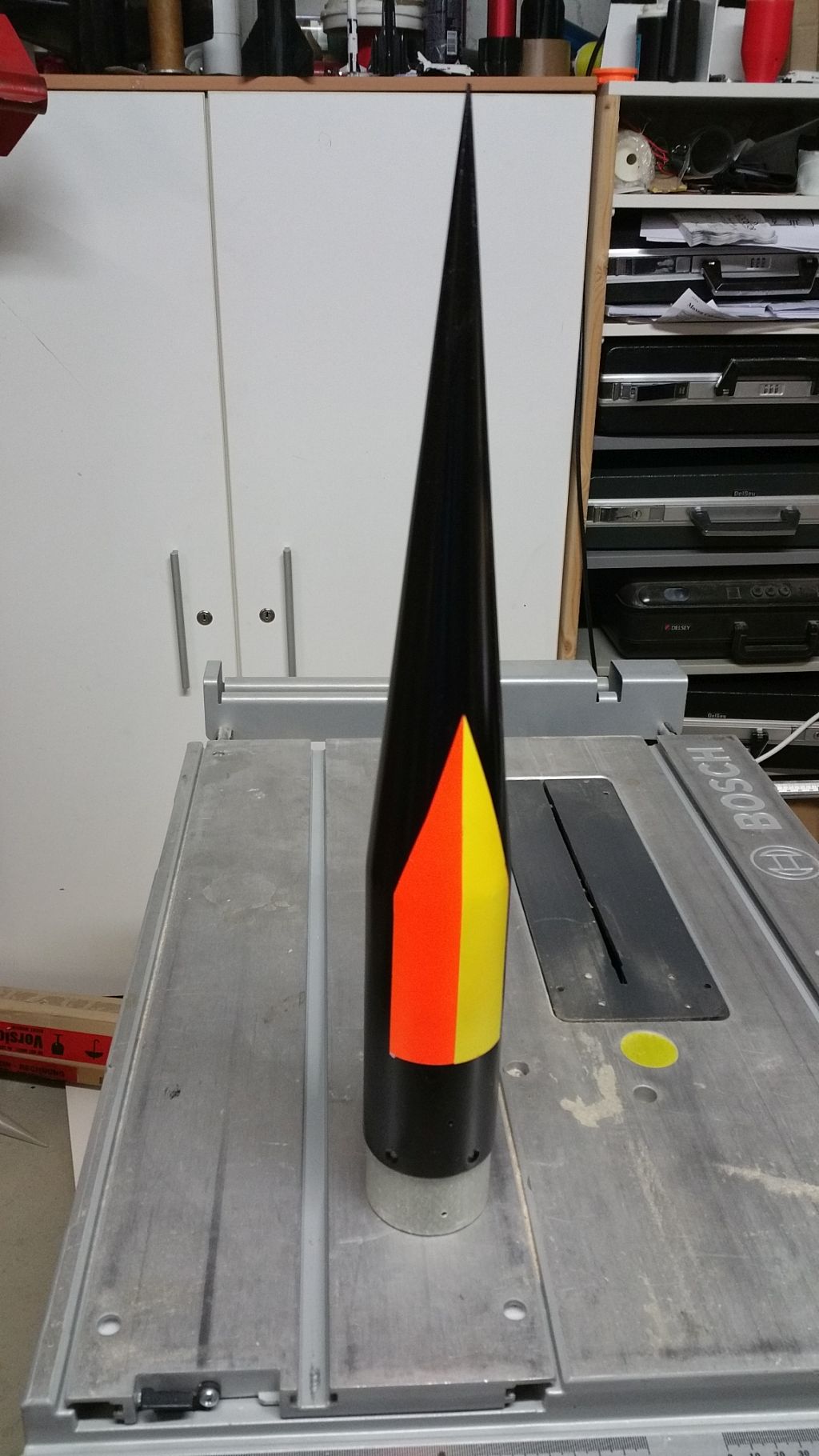

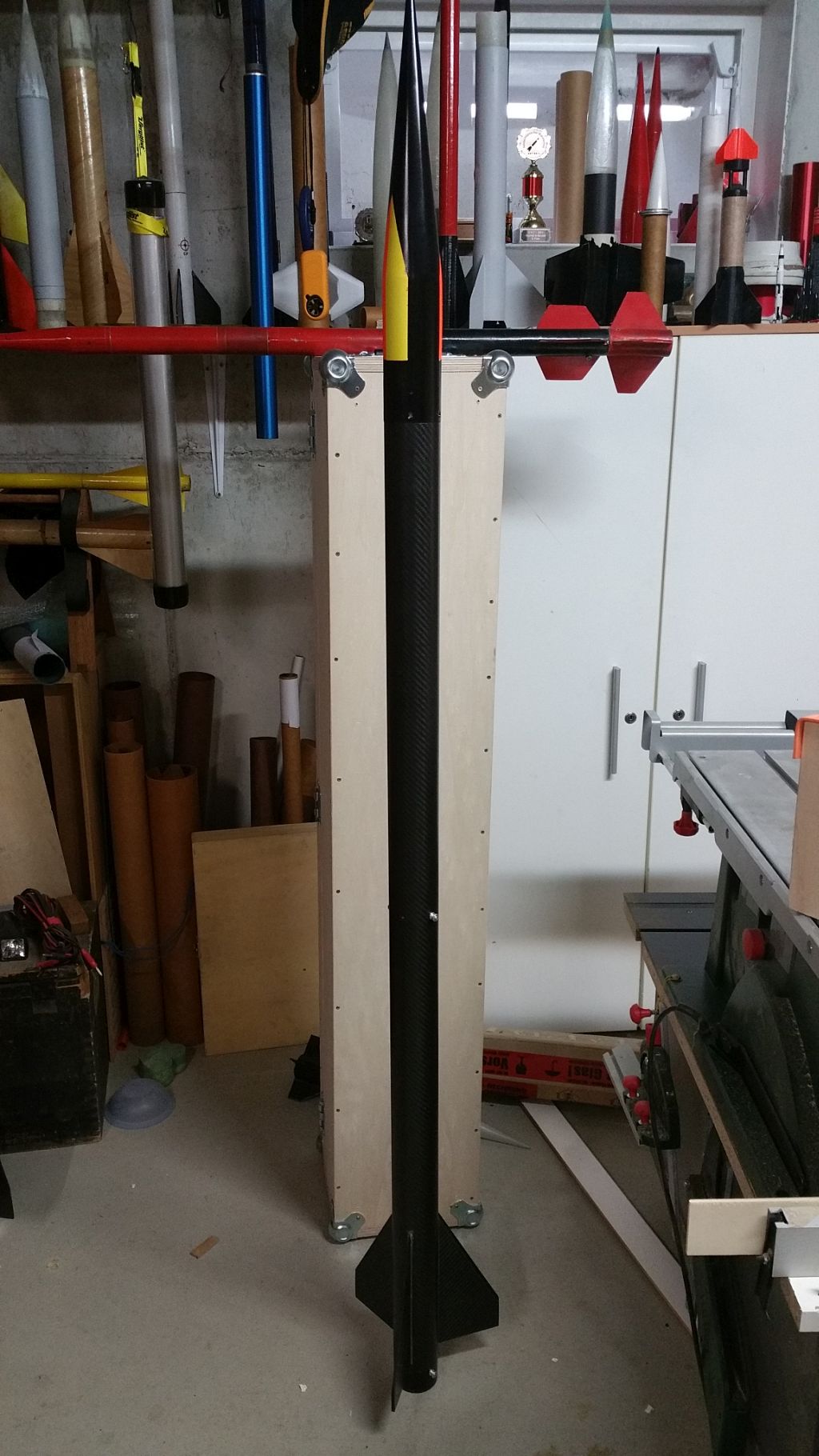

Das Ergebnis sieht so aus:


#Don’t Look Up
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2735

Status: Offline

Beitrag 7646856 [Alter Beitrag10. Mai 2020 um 17:08]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

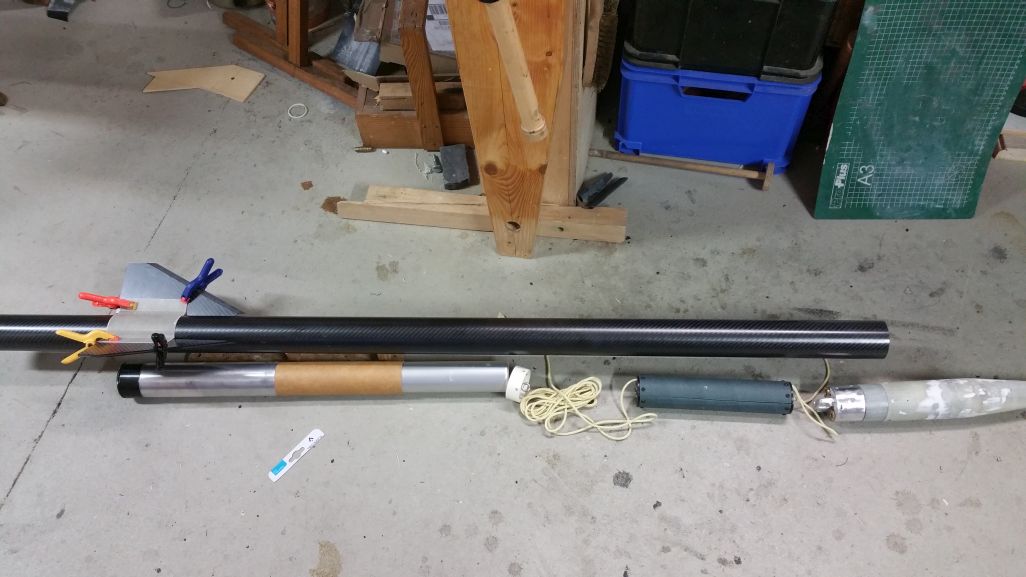

Auf Grund der Erkenntnis aus dem Bau der Astrobee D und einigen interessanten Gesprächen beim RJD2019
hatte ich den Entschluss gefasst noch ein neues Modell zu bauen.

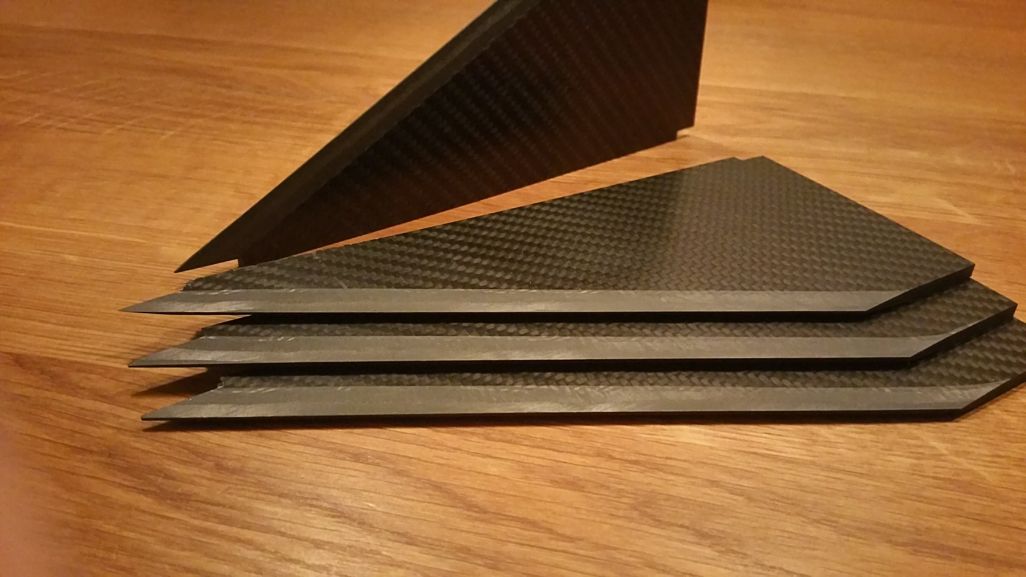

Diesmal kommt ein 63/60mm Kohlefaser -Rohr von einer Firma aus Kroatien zum Einsatz. Das Bergungssystem, wie gehabt mit Pyrorelais "aus einem Rohr". Drei Finnen aus 4mm CFK.





#Don’t Look Up
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2735

Status: Offline

Beitrag 7646857 [Alter Beitrag10. Mai 2020 um 17:16]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

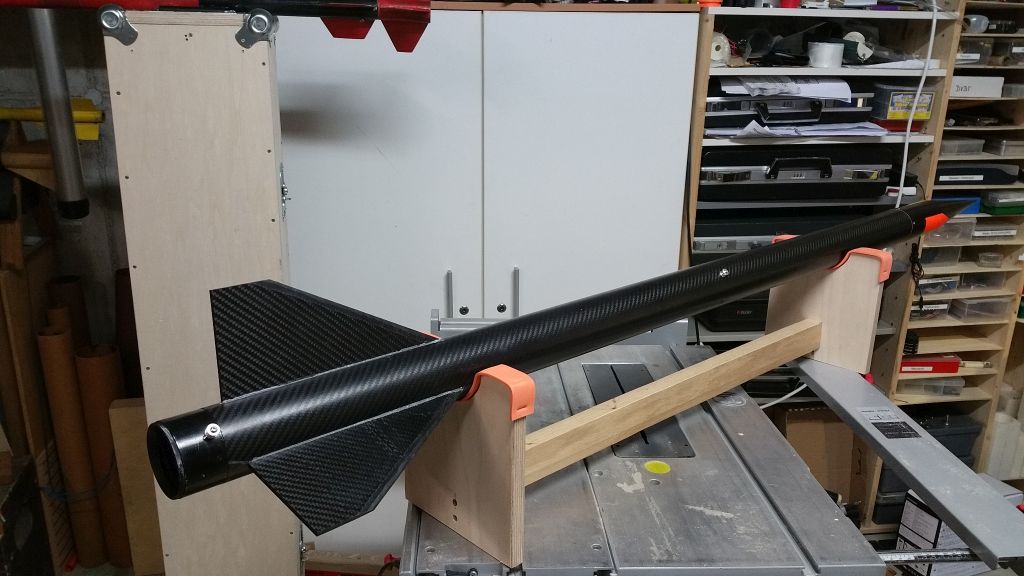

Montiert sieht das Ganze dann so aus:



#Don’t Look Up
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2735

Status: Offline

Beitrag 7646858 [Alter Beitrag10. Mai 2020 um 17:22]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

Bis hierher ist alles klassisch gebaut.
Die Maße sind,
Länge: 1765mm
Durchmesser 63mm
Motor 54mm
Gewicht ohne Motor 2022g

Wenn Ihr Fragen habt, dann bitte hier in den Trade.

#Don’t Look Up
Andreas B.

Grand Master of Rocketry

Andreas B.

Registriert seit: Nov 2002

Wohnort: Freistaat Sachsen

Verein: AGM (P2,L2) TRA#9711

Beiträge: 5097

Status: Offline

Beitrag 7646863 [Alter Beitrag10. Mai 2020 um 19:17]

[Melden] Profil von Andreas B. anzeigen    Andreas B. eine private Nachricht schicken   Besuche Andreas B.'s Homepage    Mehr Beiträge von Andreas B. finden

Zitat:
Original geschrieben von RalfB



Motor 54mm





Hallo Ralf,

da würde such ja auch ein Hybrid-Motor anbieten...wink !

Andreas

Nicht quatschen, machen ;-)!

http://www.megacluster.de
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2735

Status: Offline

Beitrag 7646864 [Alter Beitrag10. Mai 2020 um 19:27]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

Hallo Andreas,

das sollten wir auf jeden Fall im Auge behalten.
Platz genug sollte sein. Zumindest das 6 Grain xxl Casing von CTI past locker rein.

Gruß Ralf

#Don’t Look Up
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2735

Status: Offline

Beitrag 7646866 [Alter Beitrag10. Mai 2020 um 20:40]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

Da die Strato-Fan auch mit den ganz großen Treibsätzen fliegen soll, muss die Finnen-Sektion deutlich verstärkt werden.
Die Finnen sind zwar TSW montiert, es ist jedoch nur ein 4,5mm tiefer Schlitz.

Meine erste Idee war einen Fincan zu laminieren, den ich hinterher mit den Finnen verschrauben/ verkleben kann.

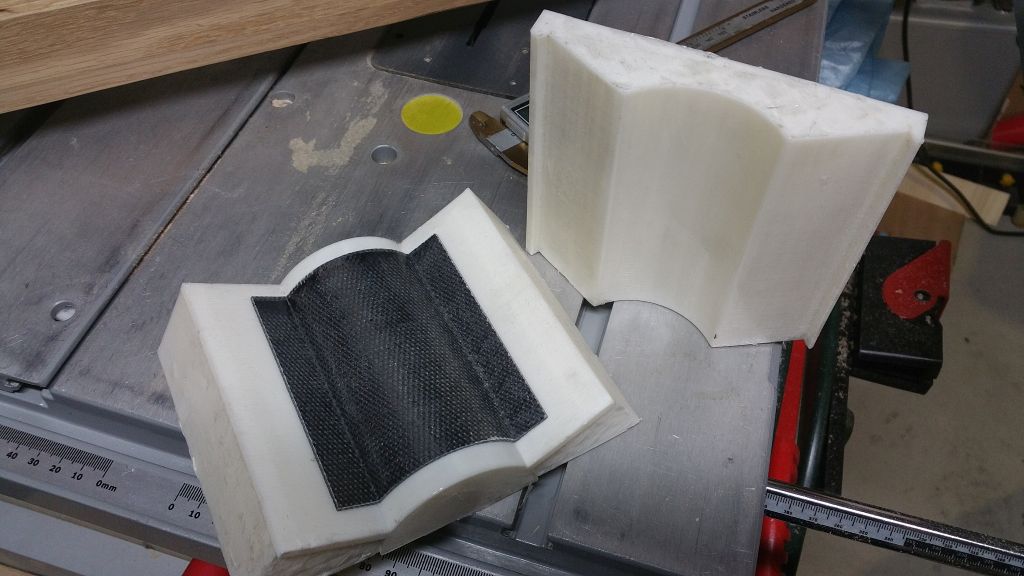

Dazu habe ich diese Vorrichtung gebaut.

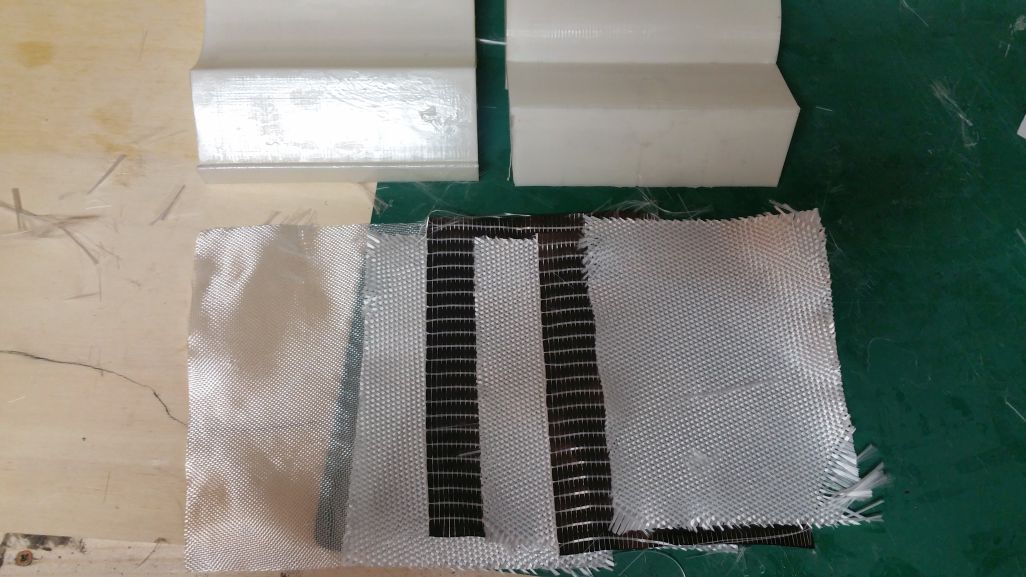

Darin habe ich einiges an unidirektionaler CFK-Faser mit 180g Glasmatten verpresst.

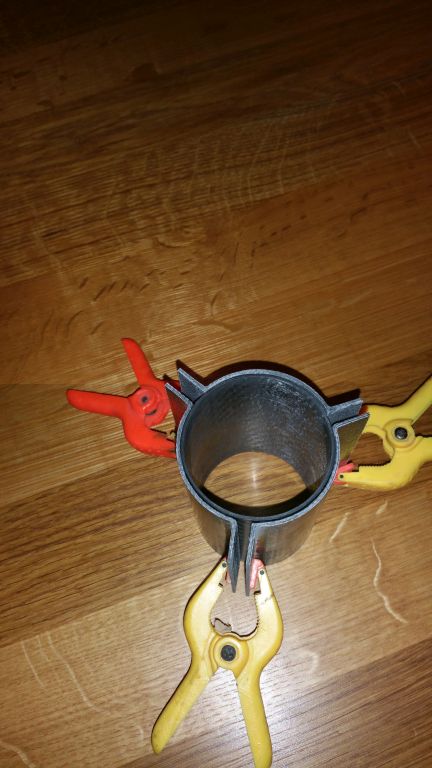

Das Ergebnis sind drei extrem stabile Formteile. Leider ist die Passgenauigkeit nicht optimal geworden.
Für ein anderes Projekt sicherlich ein zu setzen. Für dieses Modell aber nicht.

#Don’t Look Up
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2735

Status: Offline

Beitrag 7646867 [Alter Beitrag10. Mai 2020 um 20:48]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

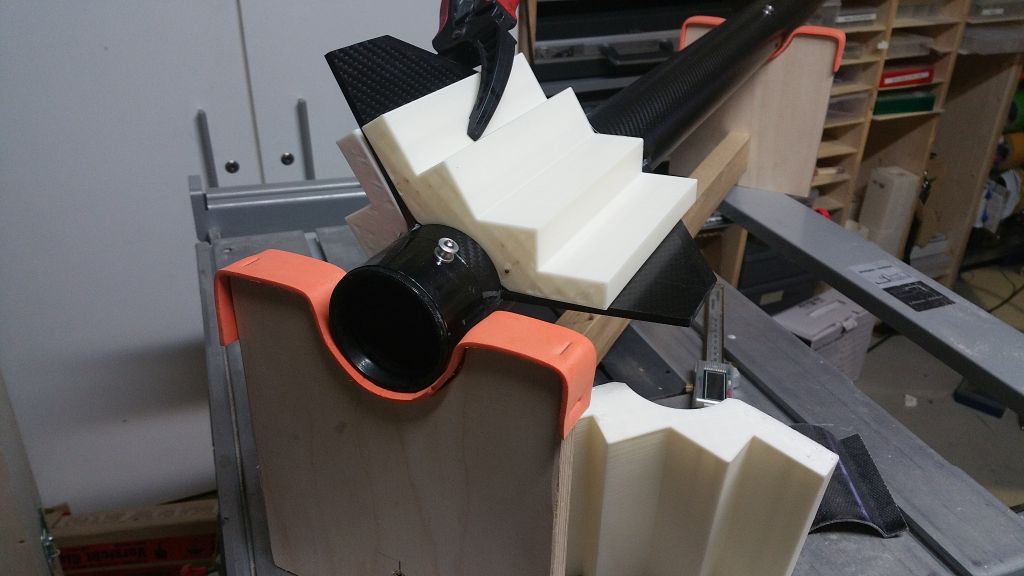

Die nächste Idee. Da ich ohne Vakuumbagging auskommen muss, habe ich eine Anpresshilfe gedruckt.
Wenn alles gut geht, kann ich damit die Verstärkung sauber aufpressen. Das einzige Problem ist, dass ich mich nicht traue. Man hat nur einen Versuch.

#Don’t Look Up
Kabelmann

SP-Schnüffler

Kabelmann

Registriert seit: Sep 2005

Wohnort: im Norden, bei Lüneburg

Verein: AGM e.V., TRA L2

Beiträge: 854

Status: Offline

Beitrag 7646868 [Alter Beitrag10. Mai 2020 um 20:55]

[Melden] Profil von Kabelmann anzeigen    Kabelmann eine private Nachricht schicken   Kabelmann besitzt keine Homepage    Mehr Beiträge von Kabelmann finden

Hallo Ralf,

Du brauchst eine Lade mit Auflagen in 120Grad für die Flügel und dann laminieren, Folie drauf und Plastiktüte mit Sand drauf. Hat Roman das nicht mal so gemacht?

Gruß Jan
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2735

Status: Offline

Beitrag 7646869 [Alter Beitrag10. Mai 2020 um 21:06]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

Ich übe ja noch. R-G hatte schiebefestes 160g CFK Gewebe. Ich werde versuchen, jeweils zwei Faserlagen sauber auszuschneiden und dann praktisch entfertig mit dem Modell zu verkleben. Ich kann die Faserteile ja auf den Formteilen vor laminieren. Wenn es sich vermeiden ließe, dass ich noch mal auf den Finnen rumschleifen muss wäre mir das am liebsten.

#Don’t Look Up
