McTschegsn

Epoxy-Meister

McTschegsn

Registriert seit: Mai 2022

Wohnort: Dreieich

Verein: AGM

Beiträge: 457

Status: Offline

Beitrag 7654737 [Alter Beitrag12. Dezember 2022 um 08:27]

[Melden] Profil von McTschegsn anzeigen    McTschegsn eine private Nachricht schicken   Besuche McTschegsn's Homepage    Mehr Beiträge von McTschegsn finden

An der Rampe hängengebelieben? Oha frown
Londo1

Anzündhilfe

Londo1

Registriert seit: Sep 2021

Wohnort: München - Schwabing-Freimann

Verein: AGM

Beiträge: 36

Status: Offline

Beitrag 7654738 [Alter Beitrag12. Dezember 2022 um 09:13]

[Melden] Profil von Londo1 anzeigen    Londo1 eine private Nachricht schicken   Londo1 besitzt keine Homepage    Mehr Beiträge von Londo1 finden

Schei***, sowas darf nicht passieren😲🤦‍♂️. Passiert aber ☯🤷‍♂️
Doublegene

SP-Schnüffler

Doublegene

Registriert seit: Jan 2021

Wohnort: Heiligkreuzsteinach

Verein: Solaris / TRA / AGM

Beiträge: 533

Status: Offline

Beitrag 7654741 [Alter Beitrag12. Dezember 2022 um 18:12]

[Melden] Profil von Doublegene anzeigen    Doublegene eine private Nachricht schicken   Doublegene besitzt keine Homepage    Mehr Beiträge von Doublegene finden

Ja das war wirklich unerwartet . Aber Nächstes mal wird sie fliegen !!! Da bin ich mir sicher ! Grüße Marco
Cover1987

Raketenbauer

Cover1987

Registriert seit: Jan 2022

Wohnort: Mannheim

Verein: Solaris, TRA #27401 L1

Beiträge: 178

Status: Offline

Beitrag 7654761 [Alter Beitrag15. Dezember 2022 um 00:10]

[Melden] Profil von Cover1987 anzeigen    Cover1987 eine private Nachricht schicken   Cover1987 besitzt keine Homepage    Mehr Beiträge von Cover1987 finden

Dann werden mal die Wunden etwas verarztet:

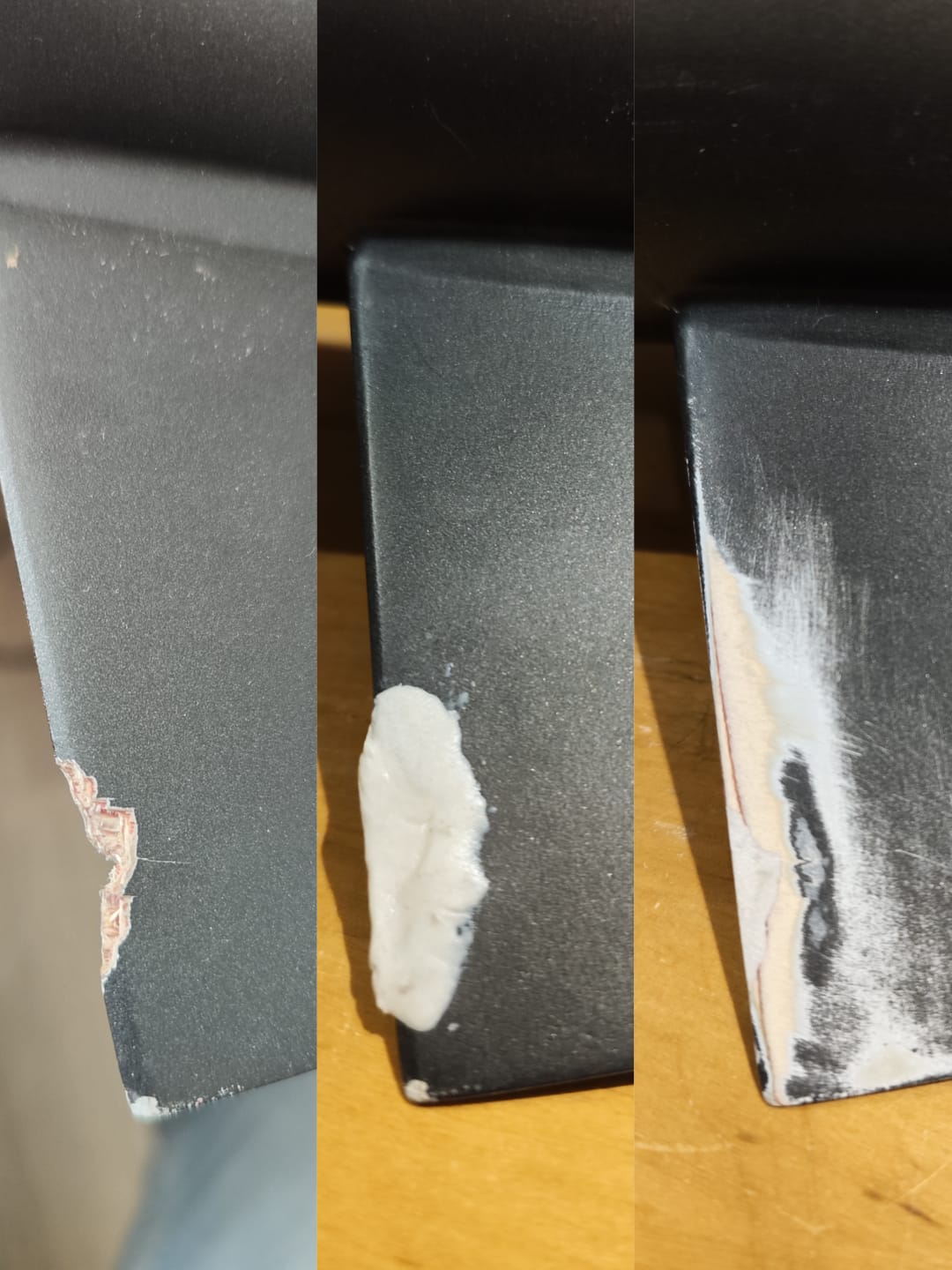

Die beschädigte Stelle habe ich leicht ausgeschliffen und mit Knetepoxy grob ausgefüllt. Das Zeug klebt super - hauptsächlich da wo man es nicht haben will wie z.B. am Handschuh oder auf den Aufklebern. Aushärten lassen und wieder in Form schleifen. Wenn es wieder irgendwann mal Plus-Grade haben sollte wird nochmal drüber lackiert. Dann sieht man hoffentlich nicht mehr so viel davon.

Hätte mir jemand vorher gesagt, dass man bei dem Hobby so viel schleifen muss hätte ich es mir vielleicht anders überlegt.



Das gleiche wollte ich an der Spitze machen, dafür ist es aber nicht fest genug gewesen - ist mir beim spitze schleifen einfach zerbröselt. Da werde ich mir wohl was anderes überlegen müssen.

Geändert von Cover1987 am 15. Dezember 2022 um 00:11


Gruß Stefan
Cover1987

Raketenbauer

Cover1987

Registriert seit: Jan 2022

Wohnort: Mannheim

Verein: Solaris, TRA #27401 L1

Beiträge: 178

Status: Offline

Beitrag 7654824 [Alter Beitrag25. Dezember 2022 um 15:54]

[Melden] Profil von Cover1987 anzeigen    Cover1987 eine private Nachricht schicken   Cover1987 besitzt keine Homepage    Mehr Beiträge von Cover1987 finden

Marco hat es in seinem Thread ja schon ein bisschen angedeutet:

Ich habe mal wieder meinen 3D-Drucker gequält mir ein paar Teile zu Drucken.

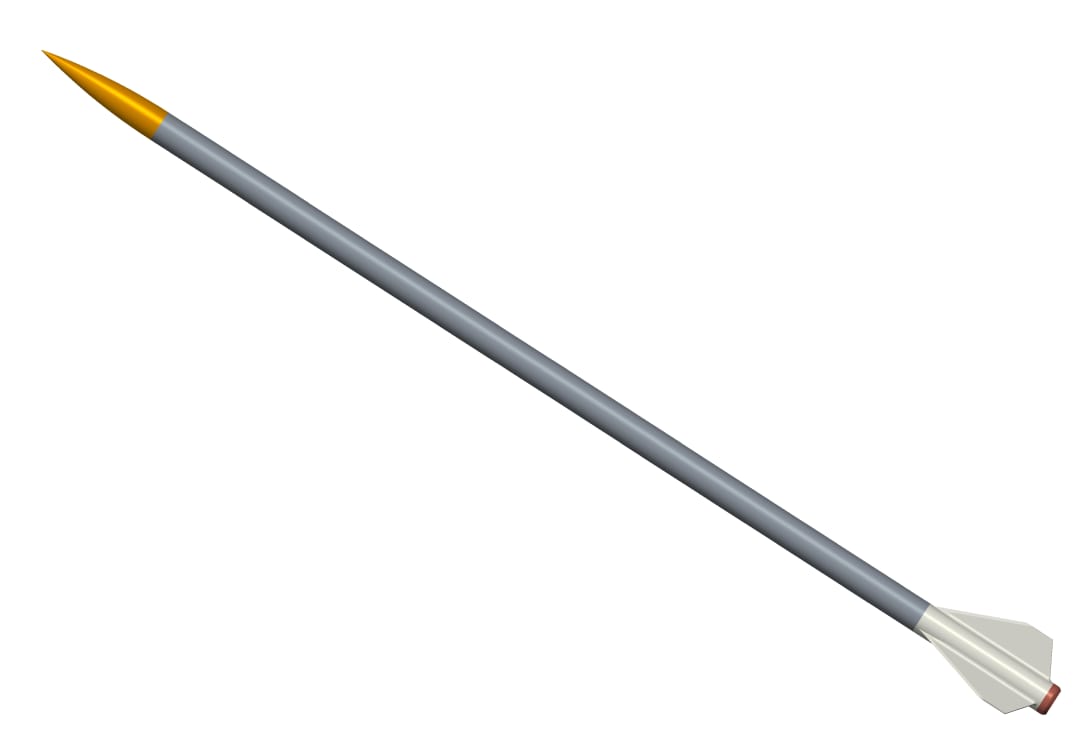

Nach meiner ersten - nennen wie sie liebevoll - noch etwas "unbeholfenen" Konstruktion und komplett 3D-gedruckt fallen mir in letzter Zeit immer mehr Pappröhren in die Hand, die sich wunderbar als Körperrohre für Raketen nutzen lassen. Und dank 3D-Drucker auch sau billig wenn man den Kunststoffpreis des Filaments zum drucken rechnet. Also paar Minuten ans CAD gesetzt, paar Probedrucke



und "schon" hat man eine fast fertige Rakete - ja, Recovery fehlt noch, kommt aber noch.

Das erste Rohr das ich hatte war knapp 1m Lang, IØ35, AØ 38mm - perfekt für ein Minimaldurchmesser Projekt von 29mm big grin

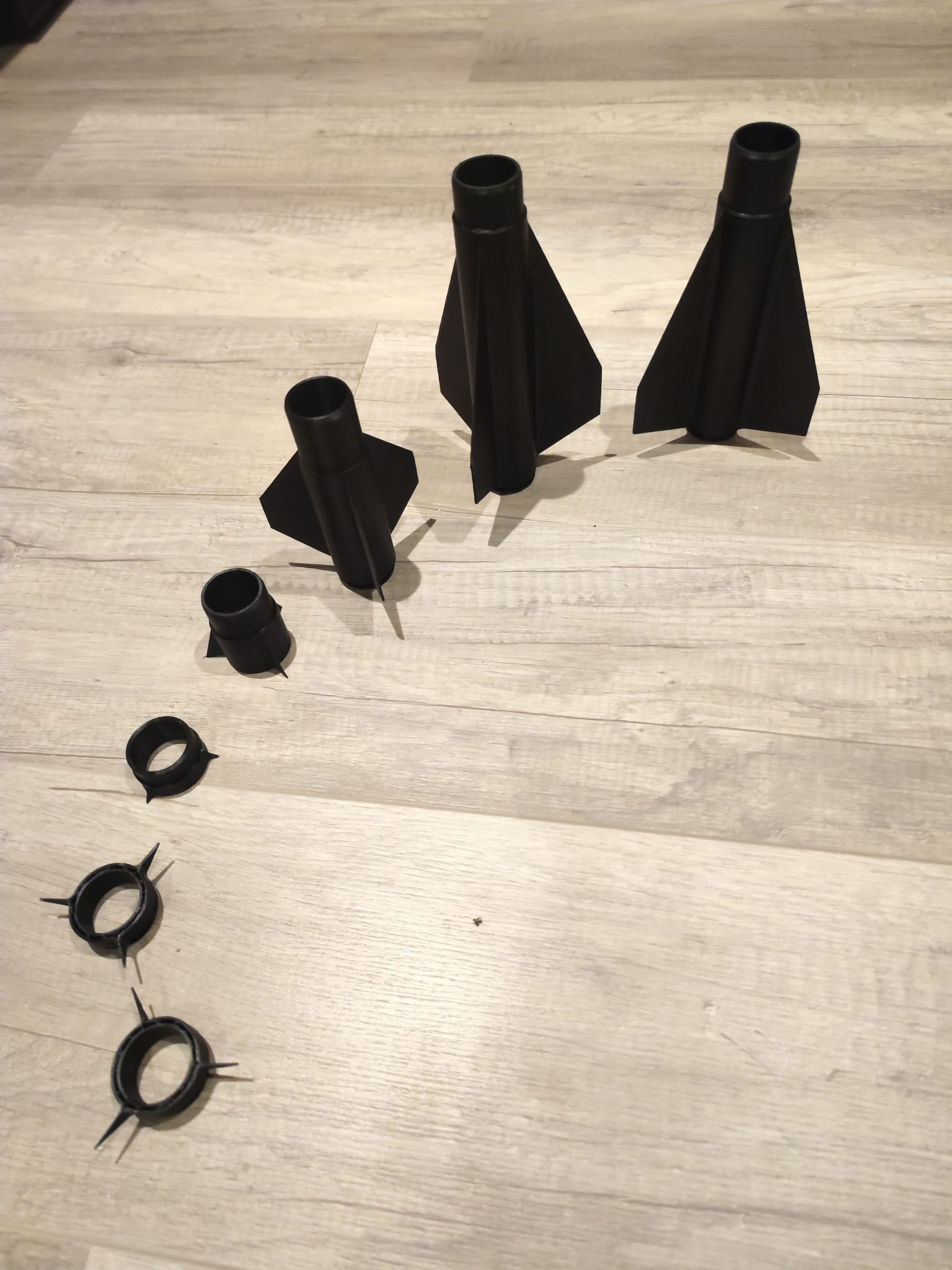

Die Fins so ausgelegt, dass die mit dem schwersten Motor (G40) noch Cal. über 1 ist und ein paar Testdrucks gemacht:

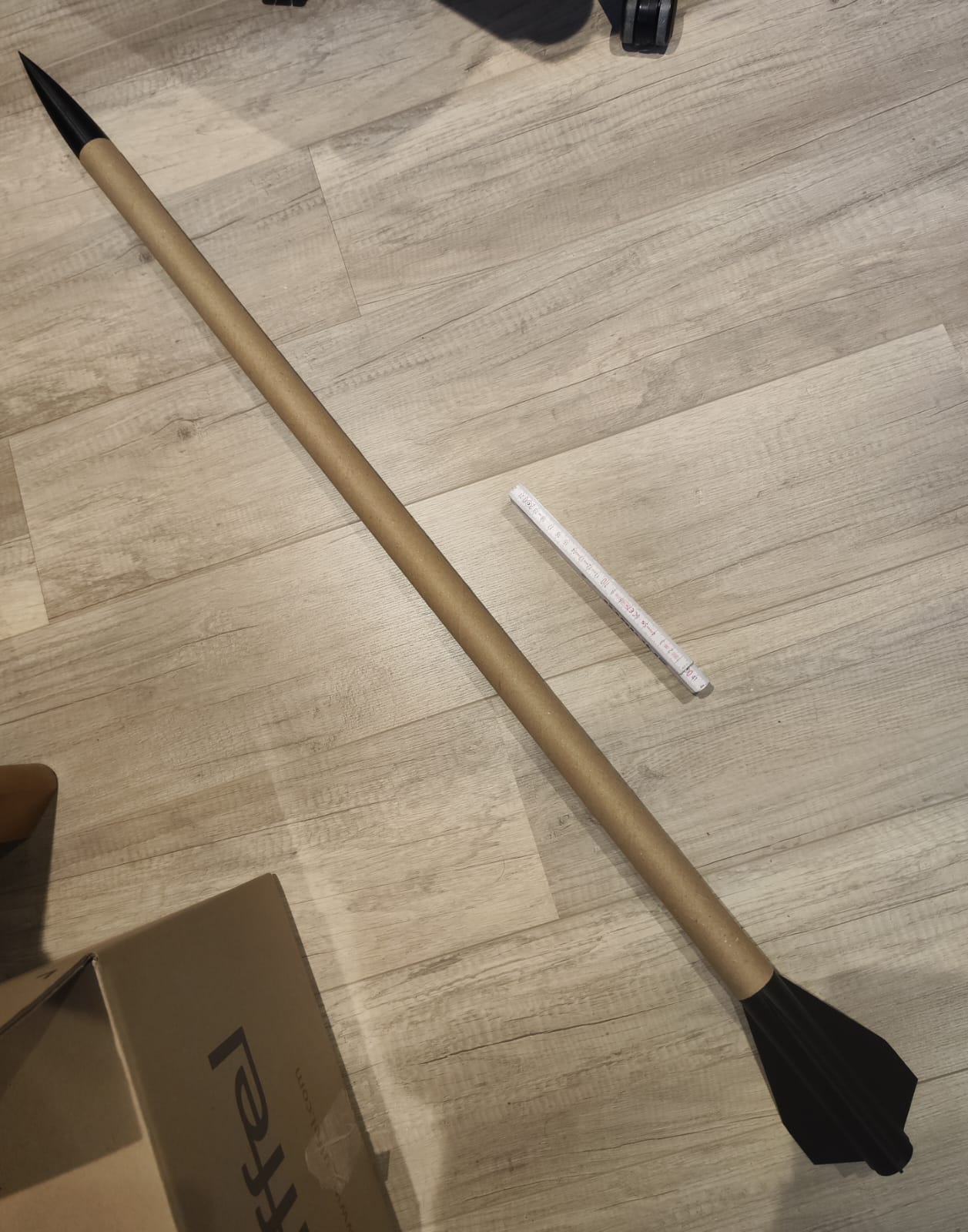

Dazu noch eine Spitze und fertig ist die Low-Budget Recycle-Papprohr-Rakete:





Zusätzlich noch ein kurzes unbearbeitetes Zeitraffer-Video vom 3D-Druck:
https://youtu.be/41URwNpifq8

Gruß Stefan
Doublegene

SP-Schnüffler

Doublegene

Registriert seit: Jan 2021

Wohnort: Heiligkreuzsteinach

Verein: Solaris / TRA / AGM

Beiträge: 533

Status: Offline

Beitrag 7654825 [Alter Beitrag25. Dezember 2022 um 17:10]

[Melden] Profil von Doublegene anzeigen    Doublegene eine private Nachricht schicken   Doublegene besitzt keine Homepage    Mehr Beiträge von Doublegene finden

heart wo fallen denn so coole lange Rohre ab ? Was muss man da gekauft haben ?
Stehe voll auf dein Design ! Länge läuft ;-)
AchimO

Poseidon

AchimO

Registriert seit: Jul 2014

Wohnort: Berlin

Verein: AGM

Beiträge: 1521

Status: Offline

Beitrag 7654826 [Alter Beitrag25. Dezember 2022 um 22:45]

[Melden] Profil von AchimO anzeigen    AchimO eine private Nachricht schicken   AchimO besitzt keine Homepage    Mehr Beiträge von AchimO finden

Zitat:
wo fallen denn so coole lange Rohre ab ? Was muss man da gekauft haben ?



Pappkern von Weihnachtspapier?

Gruß Achim

laminare necesse est!

Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten!
morob

Epoxy-Meister

morob

Registriert seit: Jul 2001

Wohnort: Berlin

Verein: DERA e.V.

Beiträge: 408

Status: Offline

Beitrag 7654827 [Alter Beitrag26. Dezember 2022 um 21:44]

[Melden] Profil von morob anzeigen    morob eine private Nachricht schicken   Besuche morob's Homepage    Mehr Beiträge von morob finden

Zitat:
Original geschrieben von Doublegene

...
Stehe voll auf dein Design ! Länge läuft ;-)




Hallo,

aber 1:20 reicht big grin

Gruß
Stephan
Cover1987

Raketenbauer

Cover1987

Registriert seit: Jan 2022

Wohnort: Mannheim

Verein: Solaris, TRA #27401 L1

Beiträge: 178

Status: Offline

Beitrag 7655250 [Alter Beitrag14. März 2023 um 21:24]

[Melden] Profil von Cover1987 anzeigen    Cover1987 eine private Nachricht schicken   Cover1987 besitzt keine Homepage    Mehr Beiträge von Cover1987 finden

So, war viel zu lange still hier - ich hab da mal was konstruiert und gedruckt, ist noch komplett alpha Version und bin noch nicht wirklich damit zufrieden, aber schon mal vorzeigbar:

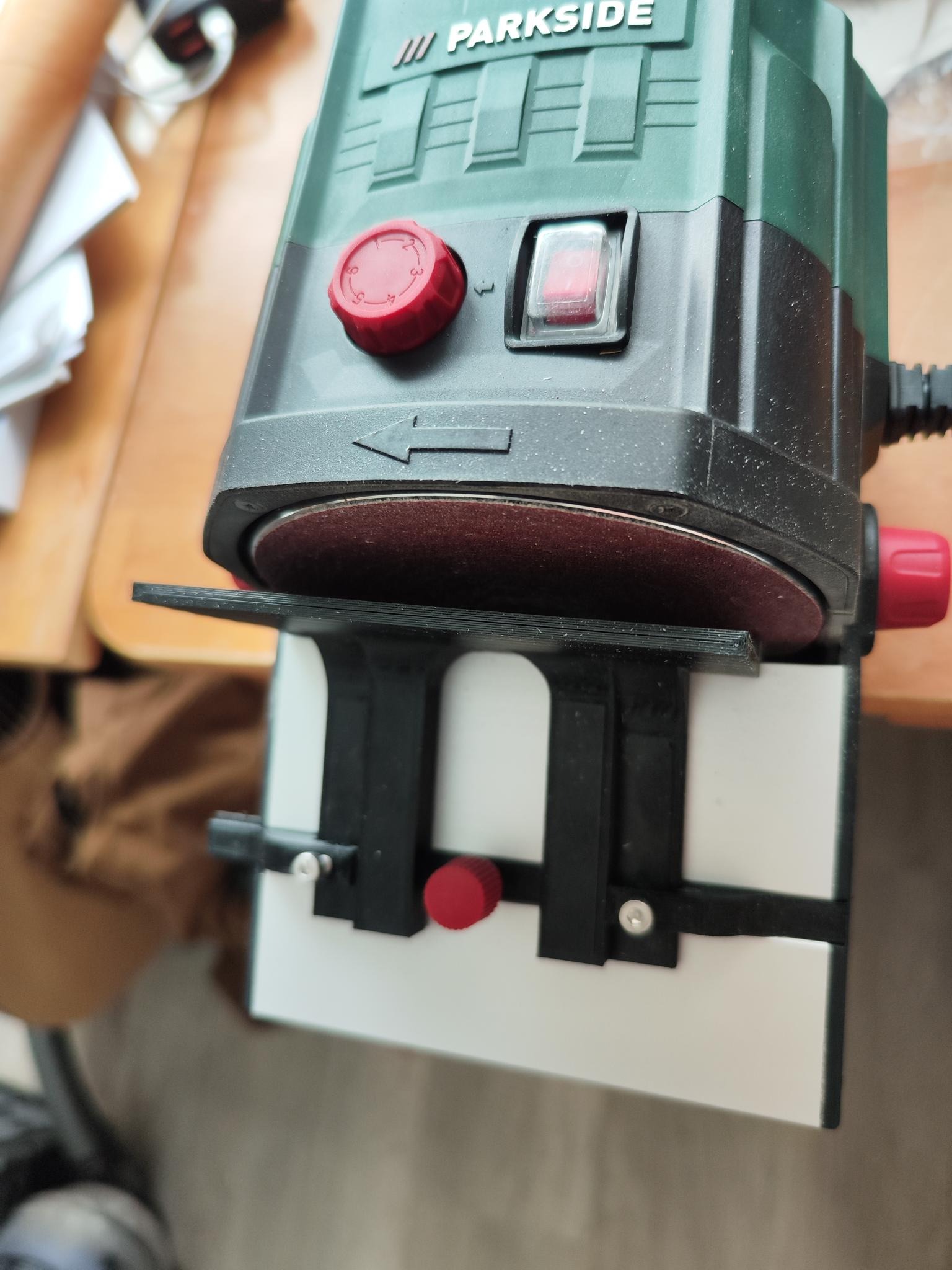

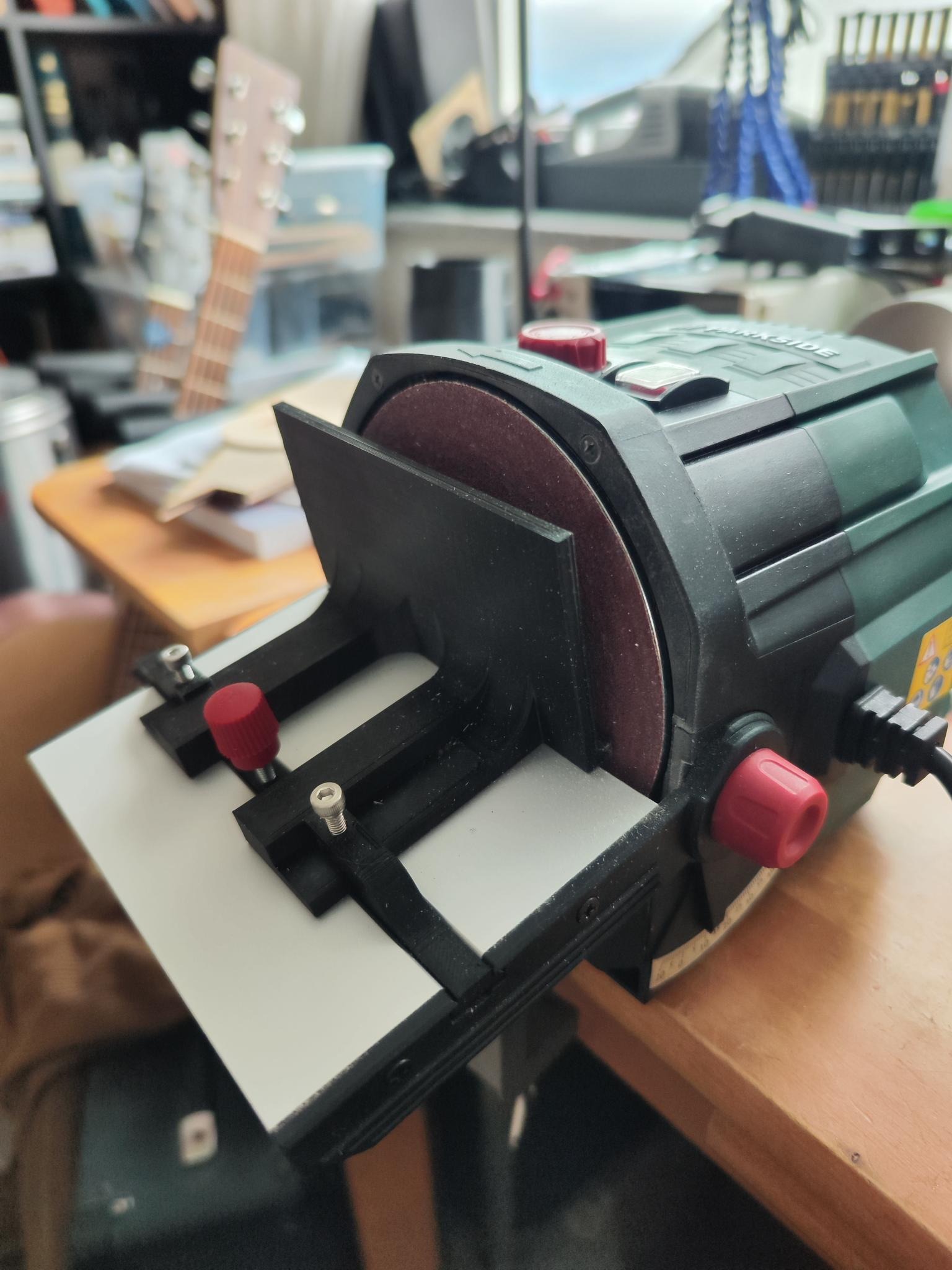

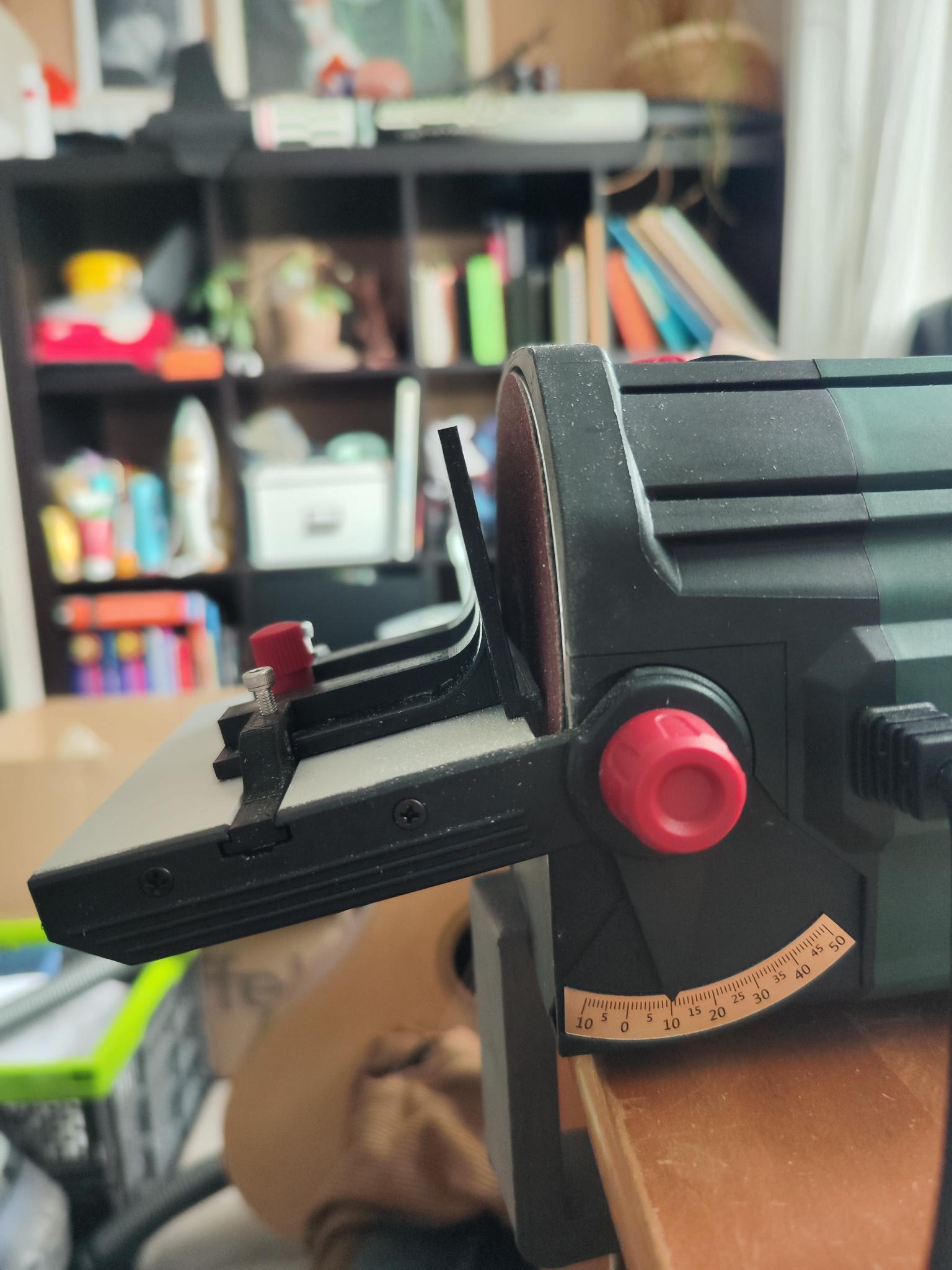

Habe vor kurzen günstig einen Tellerschleifer erworben um mir lästige Schleifarbeiten zu erleichtern.
Kurze Zeit später hatte ich mir Marco einen kurzen Austausch über eine Vorrichtung für Finnen und Marco hat mir folgenden Link geschickt: Fin Beveling.

Paar gedanken gemacht, CAD angeworfen, Drucker an und kleine Testteile gedruckt und am Schluss die ganze Vorrichtung gedruckt.

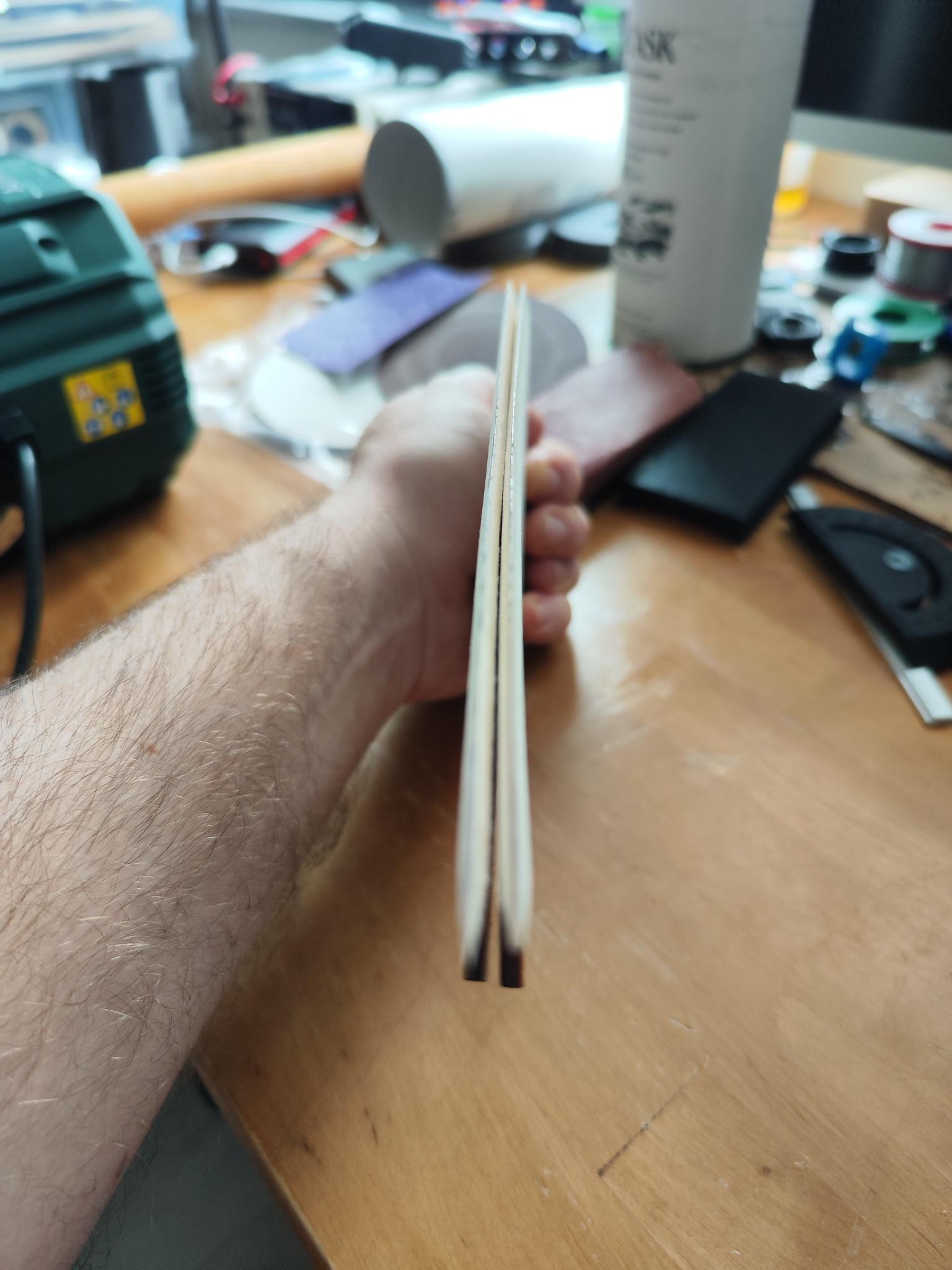

Das ganze muss aus Holz gebaut werden weil es so zu wackelig ist und eine Führung seitlich vom Schleifteller fehlt auch noch um zu verhindern dass auf den letzten Millimetern die Finne während dem Schleifen absackt. Man sieht auch 100% gerade und gleichmäßig sieht es noch nicht aus aber ich denke so bin ich auf dem richtigen Weg ("This is the way")

Geändert von Cover1987 am 14. März 2023 um 21:25


Gruß Stefan
Cover1987

Raketenbauer

Cover1987

Registriert seit: Jan 2022

Wohnort: Mannheim

Verein: Solaris, TRA #27401 L1

Beiträge: 178

Status: Offline

Beitrag 7655282 [Alter Beitrag20. März 2023 um 19:29]

[Melden] Profil von Cover1987 anzeigen    Cover1987 eine private Nachricht schicken   Cover1987 besitzt keine Homepage    Mehr Beiträge von Cover1987 finden

Und mein nächstes Tool:

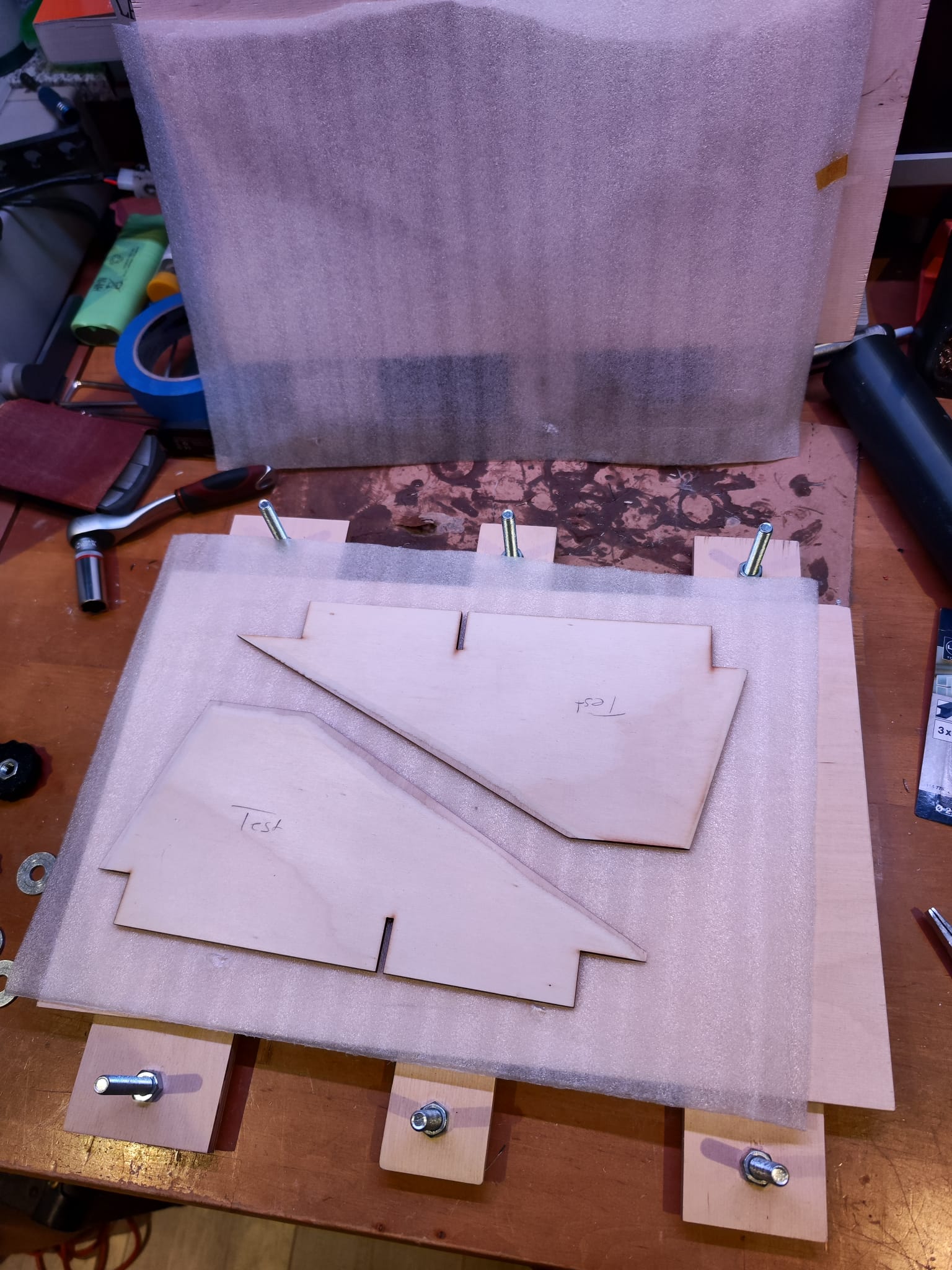

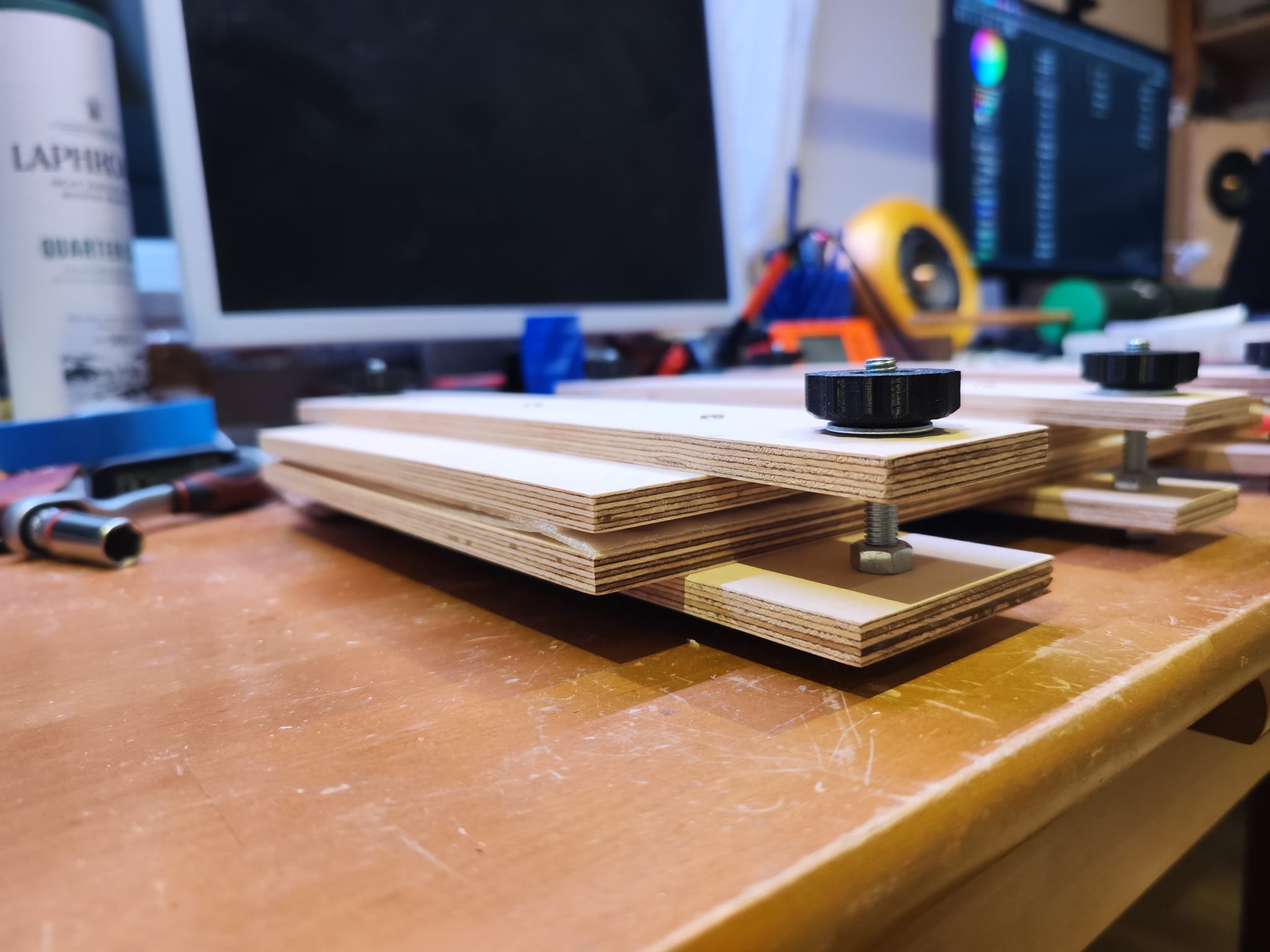

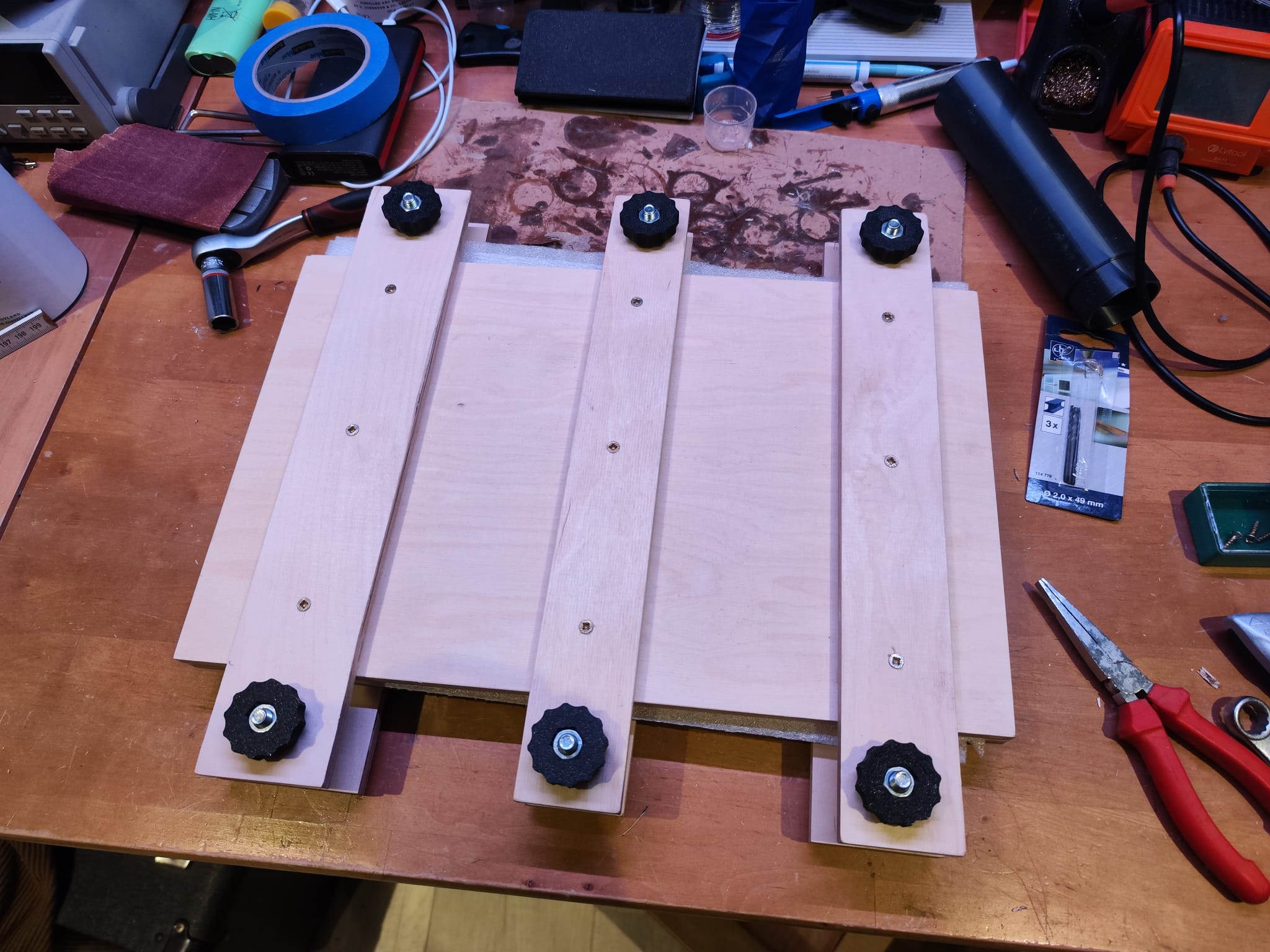

Laminierpresse - Recht einfach gehalten:
9mm Birken-Multiplex, 3 Verstrebungen geleimt und verschraubt, Drehknöpfe mit M8 Muttern aus dem 3D Drucker, 2mm Schaumstoff um mit em GFK um die Kanten der 3mm Finne zu kommen. Wenn's zeitlich pass teste ich morgen an den ersten Testfinnen.




Gruß Stefan
