Beitrag 7654262 , Motorprüfstand mit Auswertungssoftware [Alter Beitrag01. November 2022 um 21:04]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

Hallo,

hier ist eine Kurzvorstellung meines neuen Startgerät mit Teststand Elektronik.


#Don’t Look Up
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2743

Status: Offline

Beitrag 7654265 [Alter Beitrag01. November 2022 um 21:16]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

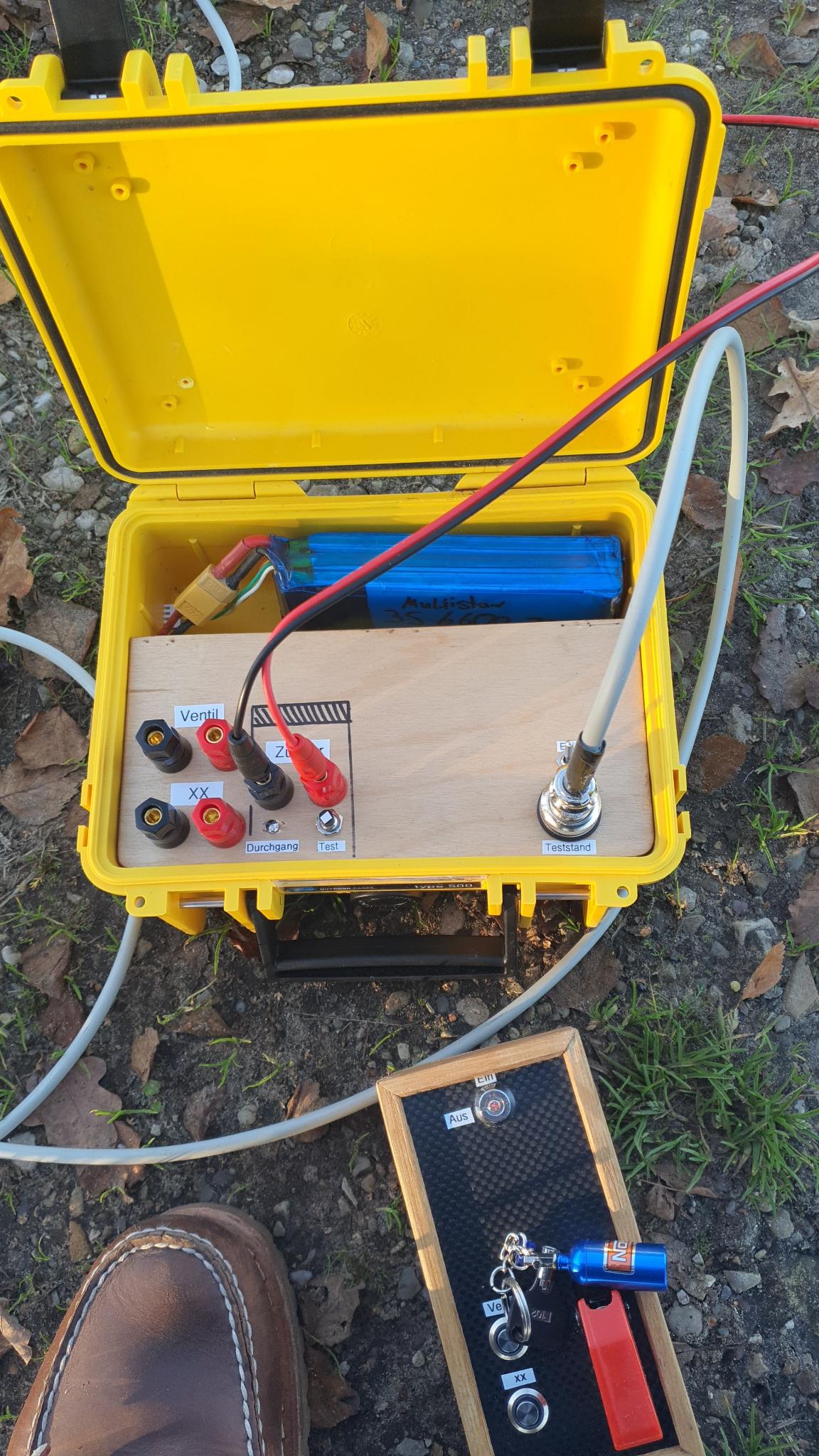

Auf der linken Seite sind zwei Ausgänge um einen Hybridmotor zu betanken.
Daneben ein Zündausgang mit Durchgangsprüfung.

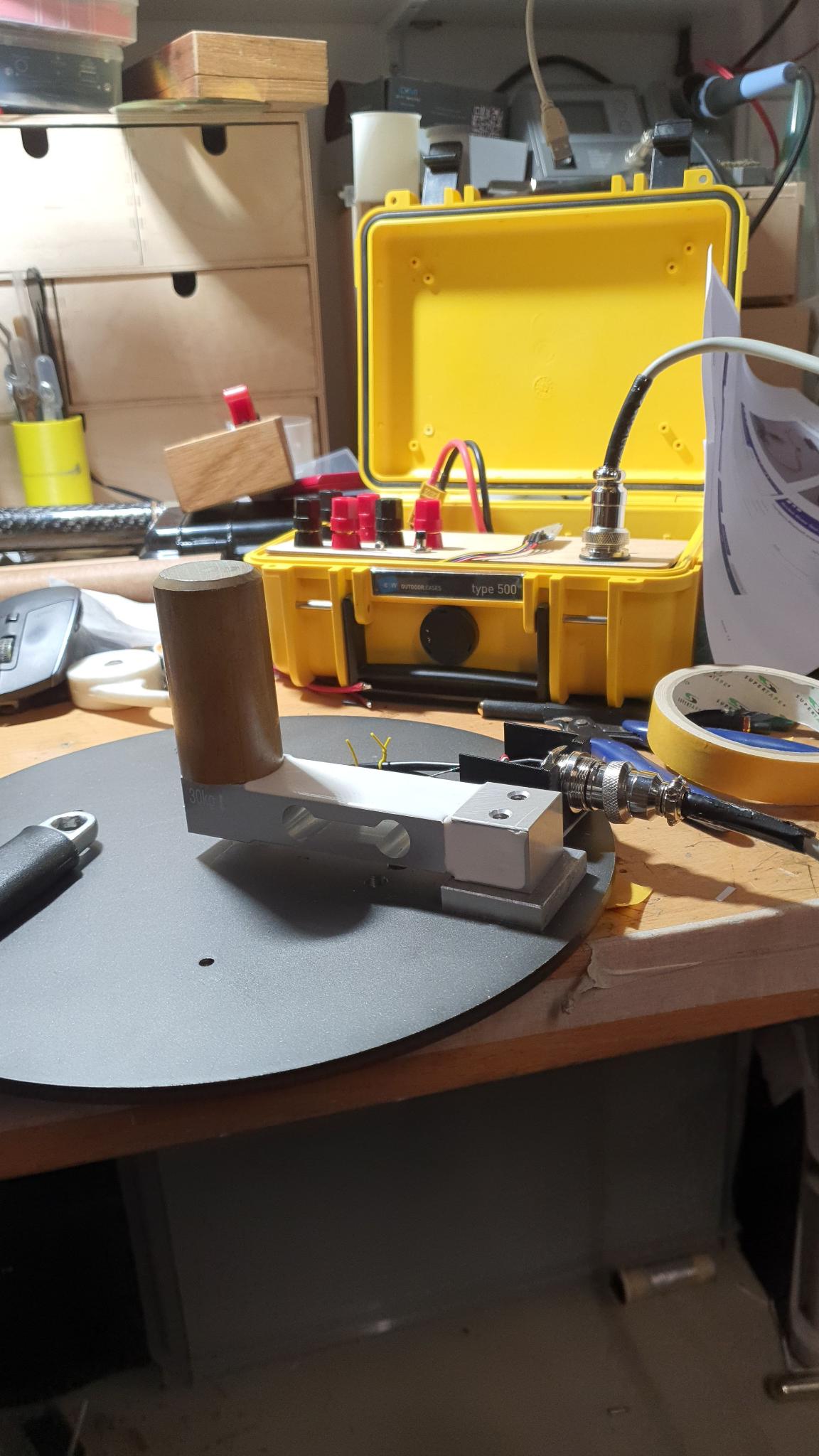

Über den achtpooligen Stecker kann ich eine Kraftmesszelle und einen Drucksensor anschließen.

Geändert von RalfB am 01. November 2022 um 21:18


#Don’t Look Up
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2743

Status: Offline

Beitrag 7654266 [Alter Beitrag01. November 2022 um 21:18]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden






Geändert von RalfB am 01. November 2022 um 21:20


#Don’t Look Up
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2743

Status: Offline

Beitrag 7654271 [Alter Beitrag01. November 2022 um 21:27]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

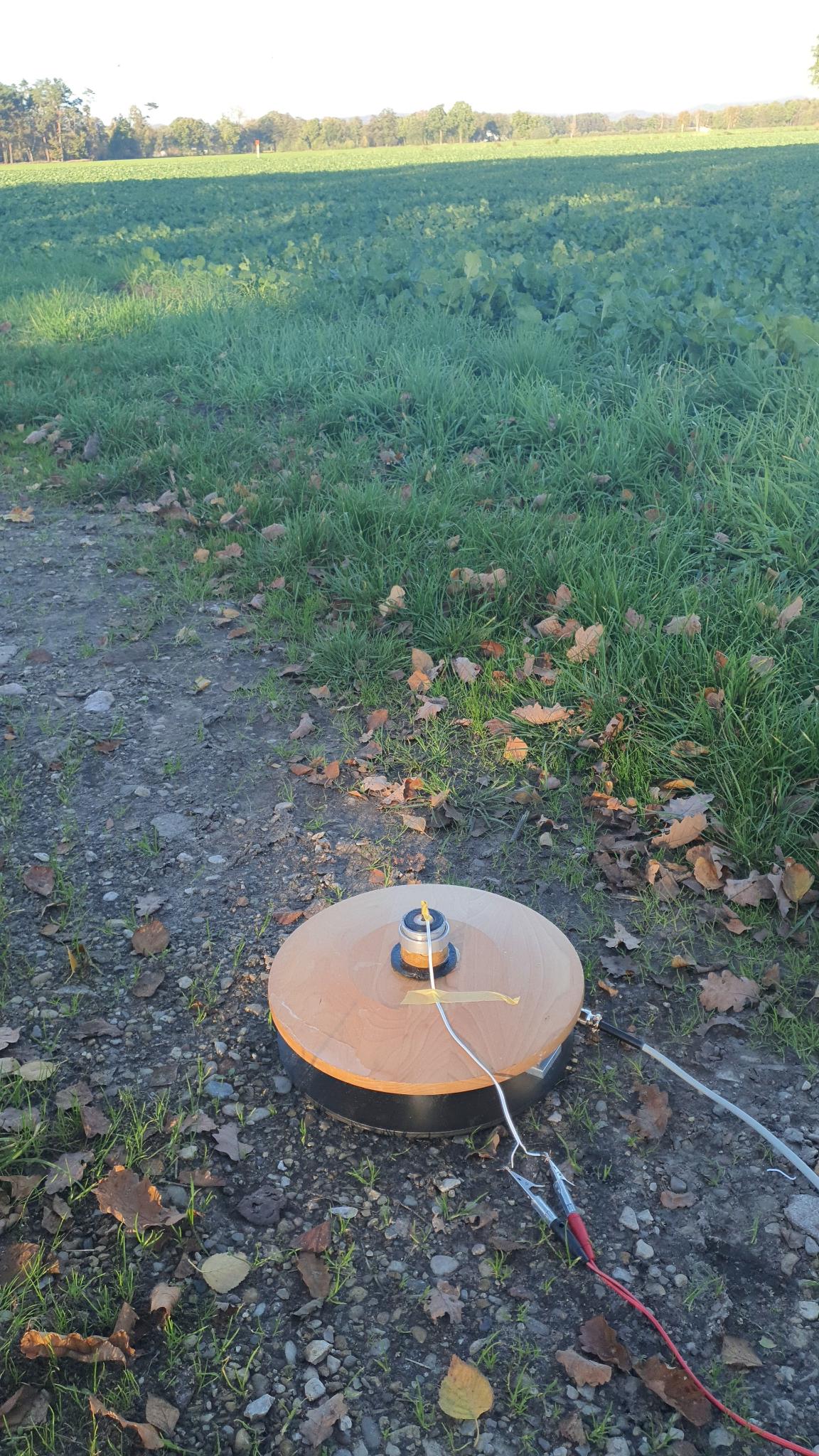

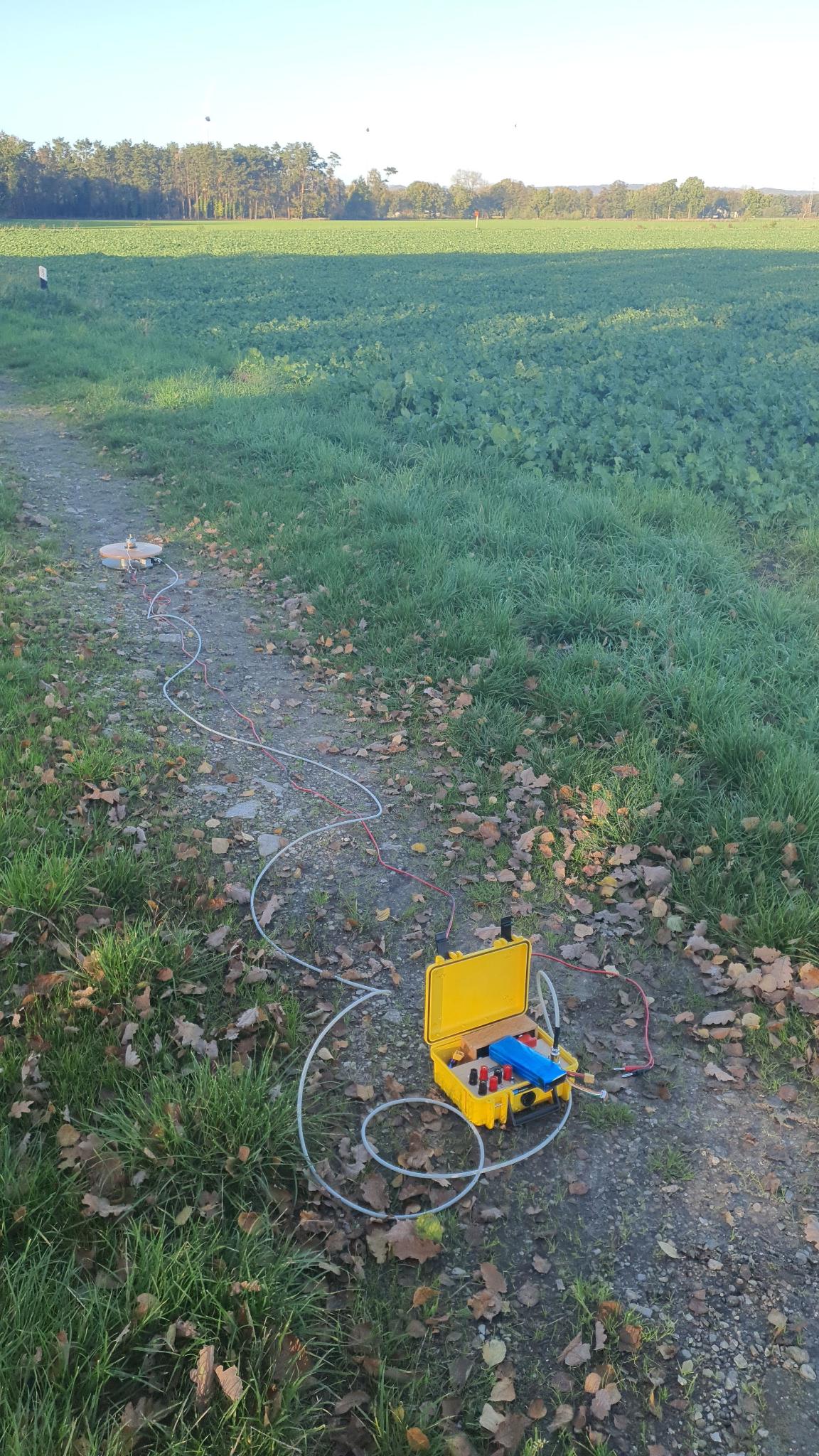

Ich habe heute zwei Testmessungen gemacht. Zwei D9 P konnten vermessen werden.
Die Platine um die Daten auf zu Zeichen hat Boris du Reau entwickelt. Die Aufzeichnung wird durch den Zündkanal getriggert. Die Aufzeichnungsrate ist gering und auf keinen Fall mit Systemen von Torsten oder Hagen zu messen.

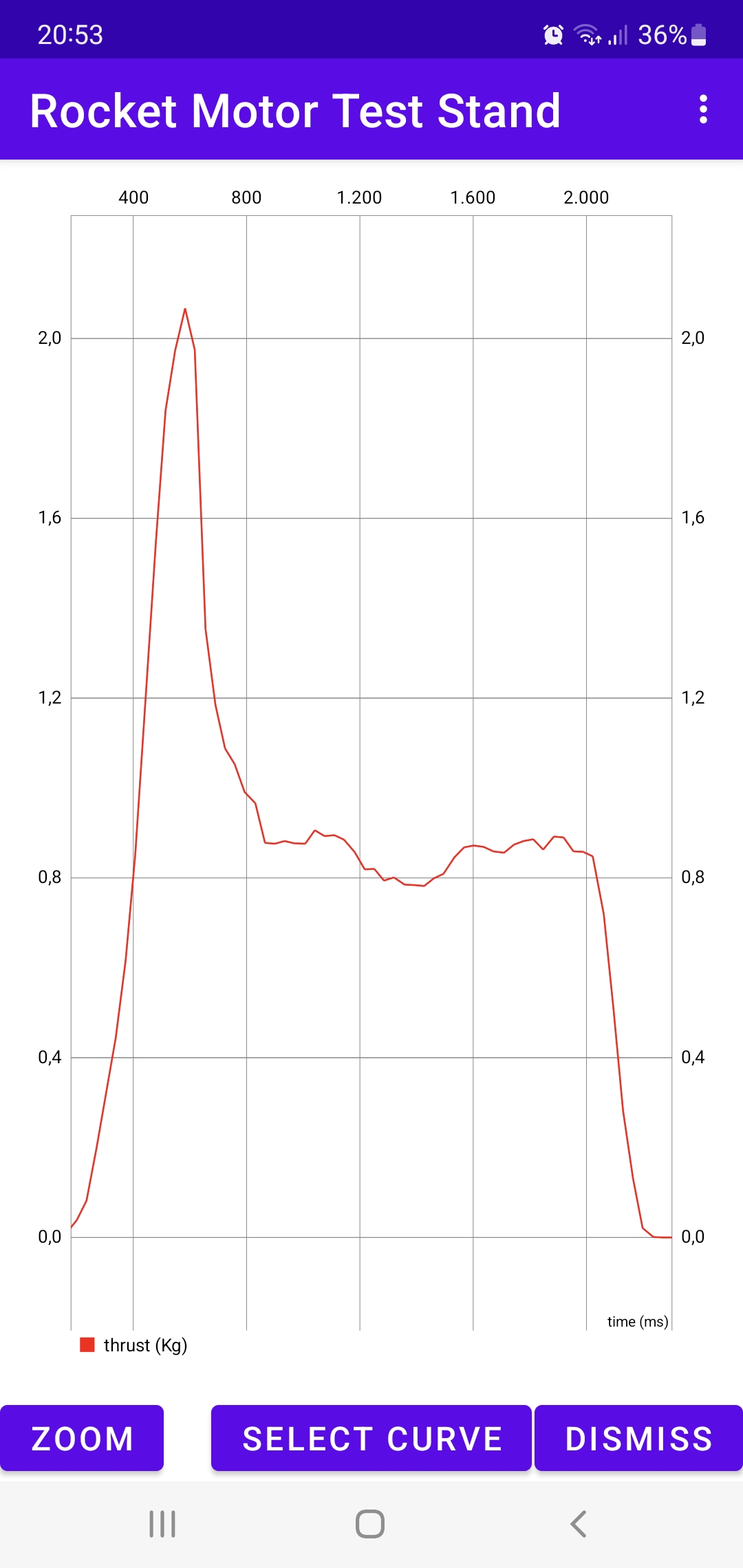

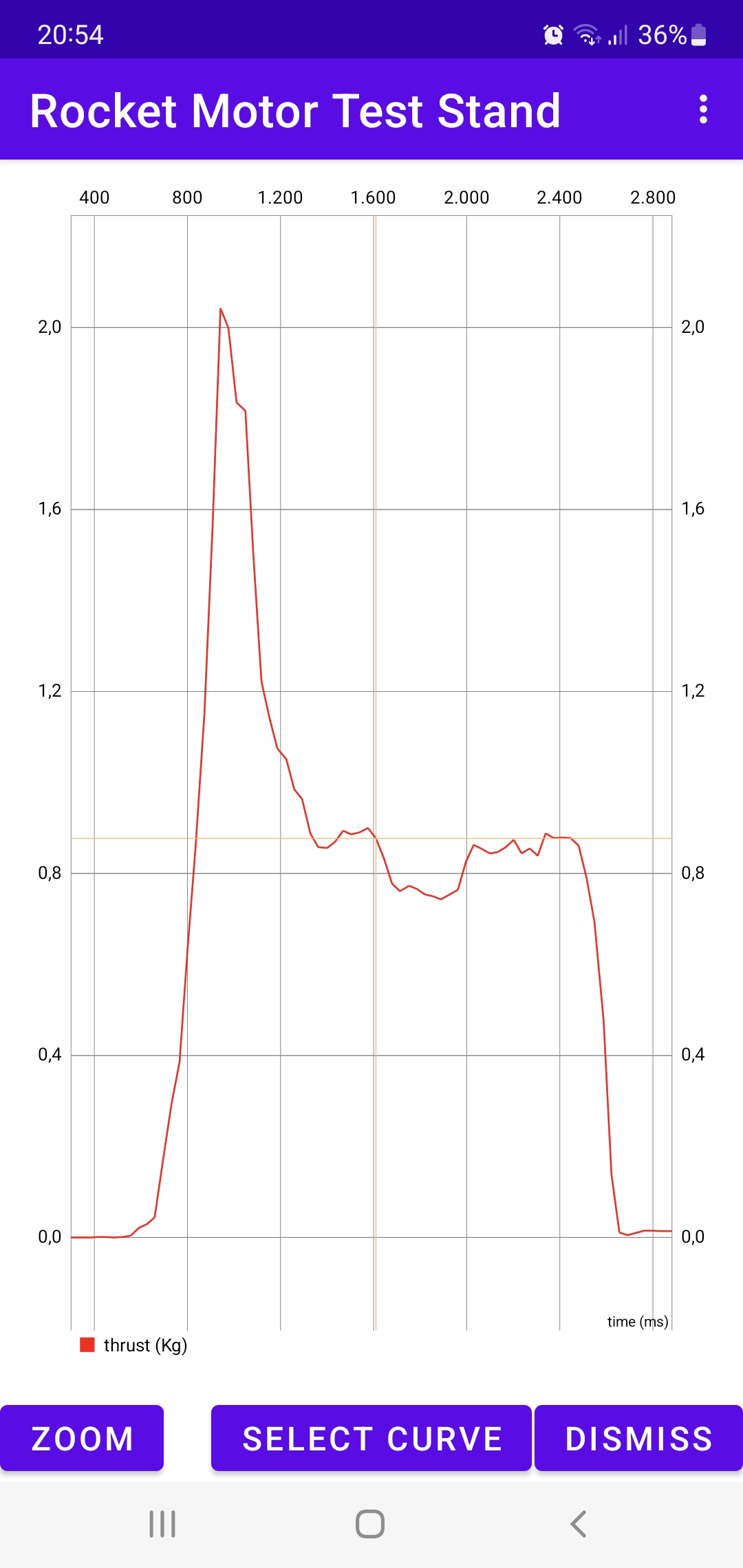

Eine freundliche Android App ermöglicht die Daten per Bluetooth aus zu lesen und direkt in eine Schubkurve umwandeln zu lassen.
Test 1




Test 2


Geändert von RalfB am 01. November 2022 um 21:35


#Don’t Look Up
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2743

Status: Offline

Beitrag 7654272 [Alter Beitrag01. November 2022 um 21:28]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden




#Don’t Look Up
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2743

Status: Offline

Beitrag 7654273 [Alter Beitrag01. November 2022 um 21:30]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

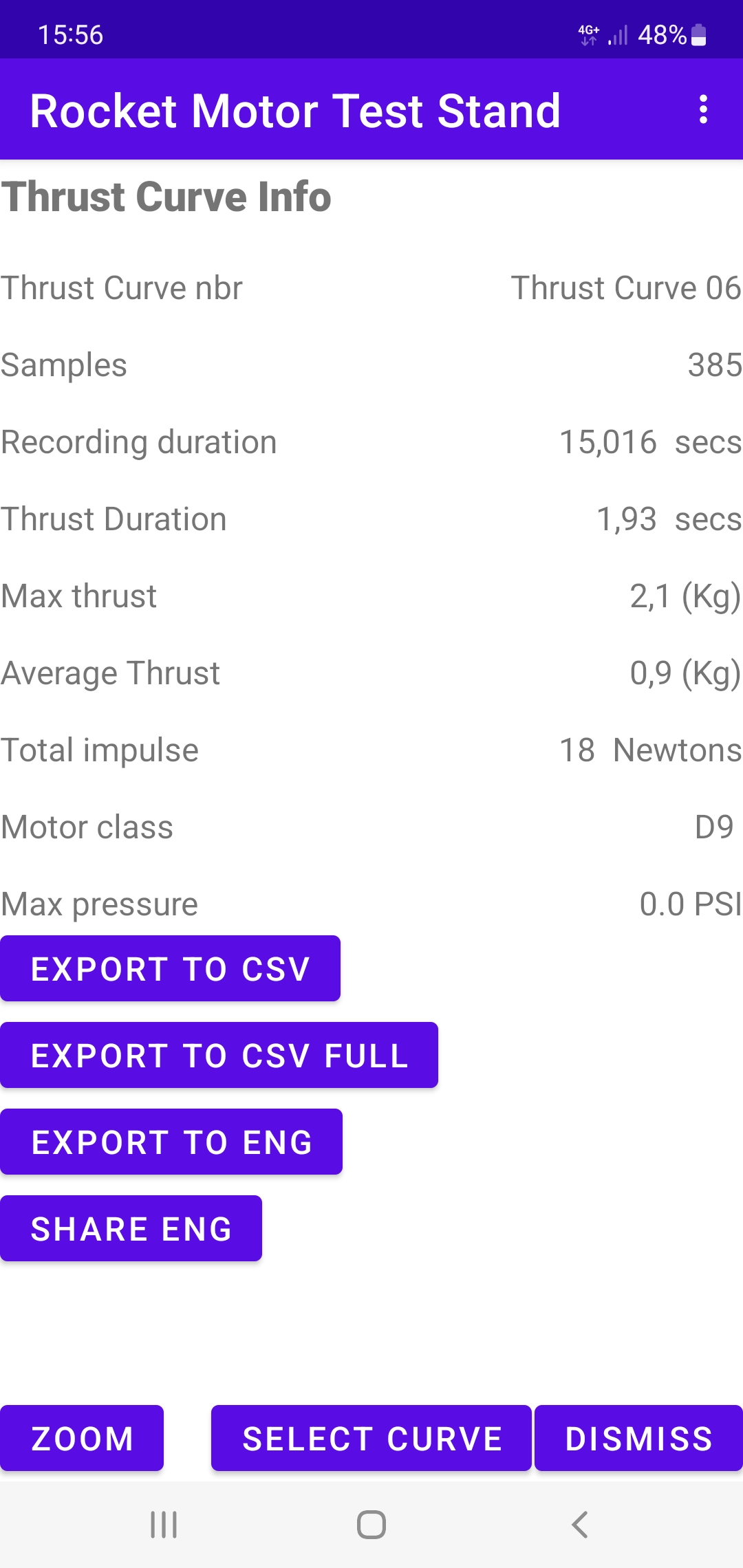

Man beachte die Exportfunktionen.
Besser kann man das kaum machen.

Gruß Ralf

Geändert von RalfB am 01. November 2022 um 21:37


#Don’t Look Up
Andreas B.

SP-Schnüffler

Andreas B.

Registriert seit: Nov 2002

Wohnort: Freistaat Sachsen

Verein: AGM (P2,L2) TRA#9711

Beiträge: 585

Status: Offline

Beitrag 7654294 [Alter Beitrag04. November 2022 um 19:08]

[Melden] Profil von Andreas B. anzeigen    Andreas B. eine private Nachricht schicken   Besuche Andreas B.'s Homepage    Mehr Beiträge von Andreas B. finden

Hi Ralf,

super, gefällt mir sehr gut wink !

Andreas

Nicht quatschen, machen ;-)!

http://www.megacluster.de
heijo216

Epoxy-Meister

heijo216

Registriert seit: Jul 2012

Wohnort: 53505 Berg-Vellen

Verein: FAR/Solaris/LSC-Zülpich/AGM

Beiträge: 351

Status: Offline

Beitrag 7654295 [Alter Beitrag04. November 2022 um 19:43]

[Melden] Profil von heijo216 anzeigen    heijo216 eine private Nachricht schicken   heijo216 besitzt keine Homepage    Mehr Beiträge von heijo216 finden

Hallo Ralf,
toll, was ist denn das für eine Software?
Gruß...Heijo
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2743

Status: Offline

Beitrag 7654296 [Alter Beitrag04. November 2022 um 19:57]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

Ist im Android App Store verfügbar.

Ist alles komplett und funktioniert auf anhieb.

#Don’t Look Up
Diplom-Pyromane

SP-Schnüffler

Registriert seit: Jun 2007

Wohnort: Köln-Bonn

Verein: Solaris

Beiträge: 952

Status: Offline

Beitrag 7654298 [Alter Beitrag05. November 2022 um 00:22]

[Melden] Profil von Diplom-Pyromane anzeigen    Diplom-Pyromane eine private Nachricht schicken   Diplom-Pyromane besitzt keine Homepage    Mehr Beiträge von Diplom-Pyromane finden

Wahrscheinlich ziemlich blöde Frage, aber kannst du damit auch Hybridmotoren vermessen? Umgedrehte Anordnung. Ist das nur umdrehen der Plattform und Einbau in eine entsprechende Aufnahme + ggf. Neukalibrierung? Grüße Thomas
