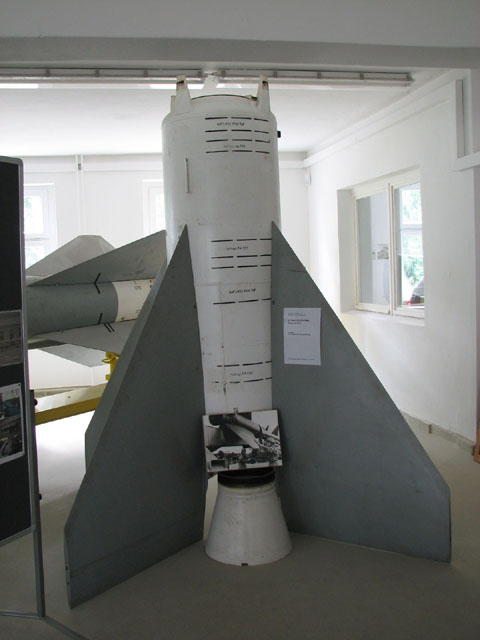

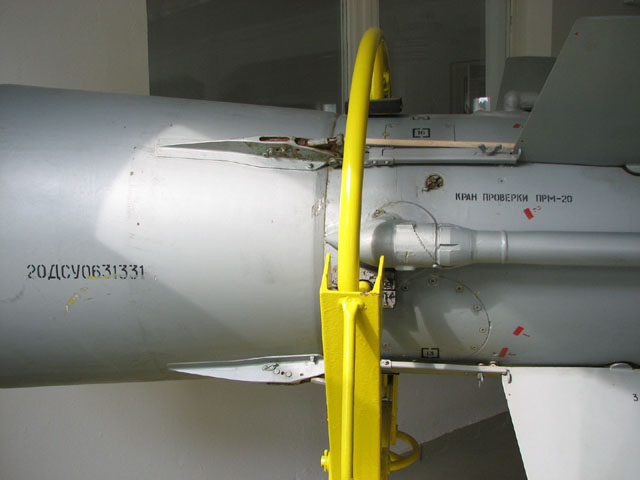

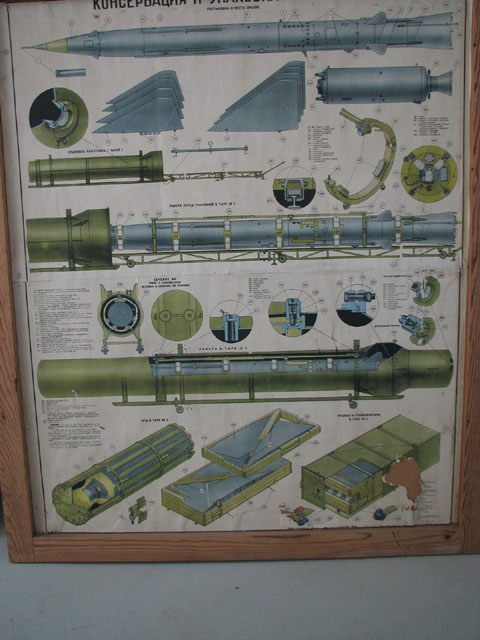

Ich möchte ein Modell der Russische SA-2 "Guideline" Flugabwehrrakete bauen. Zwischen die Oberstufe und Booster ist ein Konus. Im Bauplan von The Launch Pad soll man diesen Konus zum Booster kleben. Aber auf die Raketen die ich im Raketenmuseum Pinnow gesehen haben ist der Konus zur Oberstufe gebunden. Auch auf einem Russischem Plakat ist der Konus am Ende der Oberstufe. Auf dem Booster allein sitzt kein Konus.

Also, weiß jemand wo der Konus geklebt werden soll?






Geändert von adrian am 14. November 2007 um 19:26

Tom Engelhardt

Überflieger


Moderator

Tom Engelhardt

Registriert seit: Sep 2000

Wohnort: In der Mitte Deutschlands

Verein: ARGOS/RAMOG/TRA L3

Beiträge: 1489

Status: Offline

Beitrag 132391 [Alter Beitrag18. November 2007 um 22:31]

[Melden] Profil von Tom Engelhardt anzeigen    Tom Engelhardt eine private Nachricht schicken   Besuche Tom Engelhardt's Homepage    Mehr Beiträge von Tom Engelhardt finden

Adrian,

ich hab das Ding bei den RJDs geflogen, sozusagen als Testmodell für eine Große big grin.

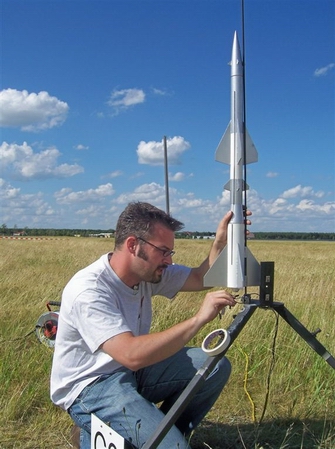

Du kannst den Konus zwischen die Oberstufe und die Unterstufe kleben, Fotos habe ich hier angehängt.

Grüße,

Tom



Geändert von Tom Engelhardt am 18. November 2007 um 22:35


adrian

Epoxy-Meister

adrian

Registriert seit: Jan 2005

Wohnort: Edinburgh, UK

Verein:

Beiträge: 298

Status: Offline

Beitrag 132398 [Alter Beitrag19. November 2007 um 11:02]

[Melden] Profil von adrian anzeigen    adrian eine private Nachricht schicken   adrian besitzt keine Homepage    Mehr Beiträge von adrian finden

Zitat:
Original geschrieben von Tom Engelhardt
Adrian,ich hab das Ding bei den RJDs geflogen, sozusagen als Testmodell für eine Große big grin.

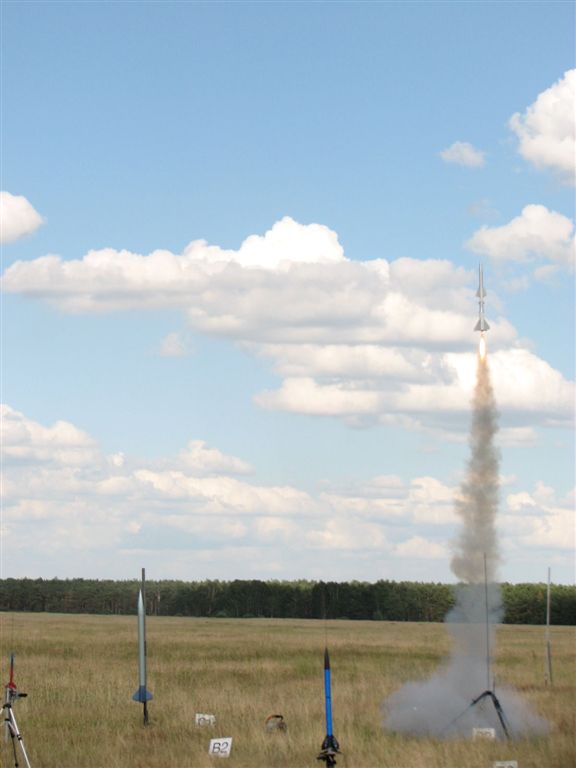

Ja, ich war dabei. Ich erkenne das Startbild, ich habe es gemacht. wink
Zitat:
Du kannst den Konus zwischen die Oberstufe und die Unterstufe kleben, Fotos habe ich hier angehängt.

Ja, aber nachdem der Treibsatz in der Oberstufe gezündet hat, auf welche Stufe soll der Konus bleiben? Ich sollte vielleicht erklären daß ich eine zweistufige Modell baue. big grin

Wenn Du eine große Modell in Russische Farben baust, habe ich einige Bilder für Dich...



adrian

Epoxy-Meister

adrian

Registriert seit: Jan 2005

Wohnort: Edinburgh, UK

Verein:

Beiträge: 298

Status: Offline

Beitrag 132399 [Alter Beitrag19. November 2007 um 11:03]

[Melden] Profil von adrian anzeigen    adrian eine private Nachricht schicken   adrian besitzt keine Homepage    Mehr Beiträge von adrian finden

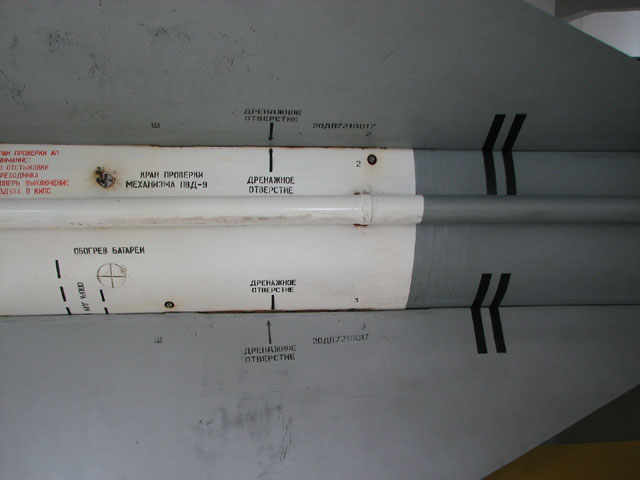

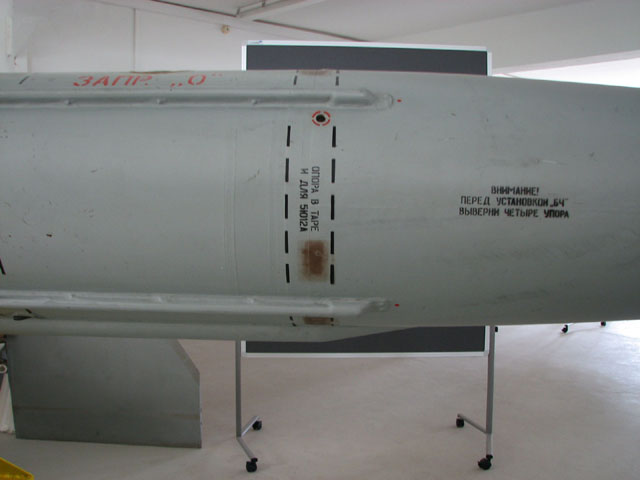

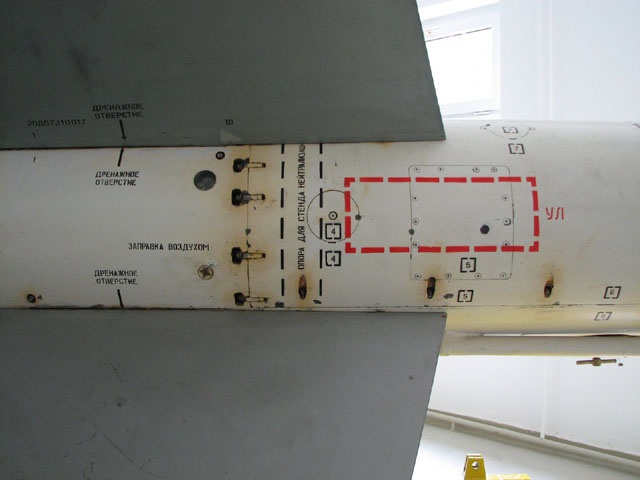

Und die andere Seite:


adrian

Epoxy-Meister

adrian

Registriert seit: Jan 2005

Wohnort: Edinburgh, UK

Verein:

Beiträge: 298

Status: Offline

Beitrag 132400 [Alter Beitrag19. November 2007 um 11:08]

[Melden] Profil von adrian anzeigen    adrian eine private Nachricht schicken   adrian besitzt keine Homepage    Mehr Beiträge von adrian finden

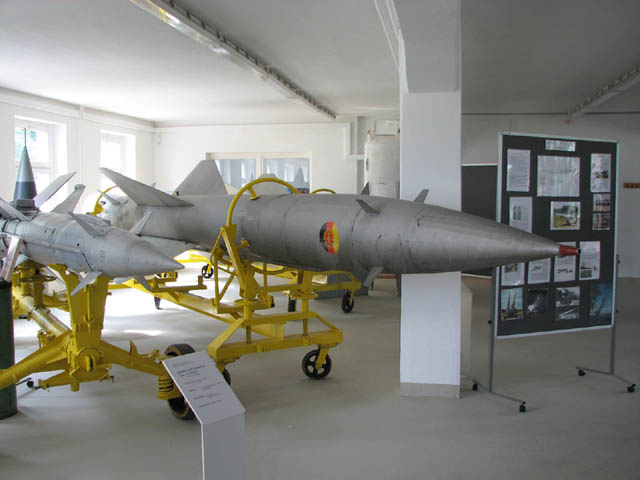

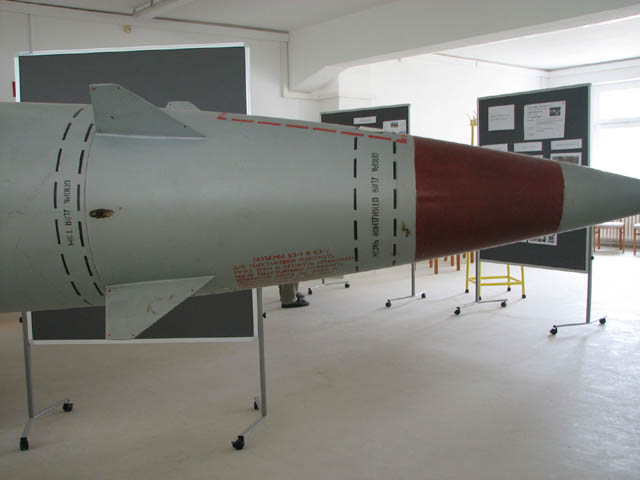

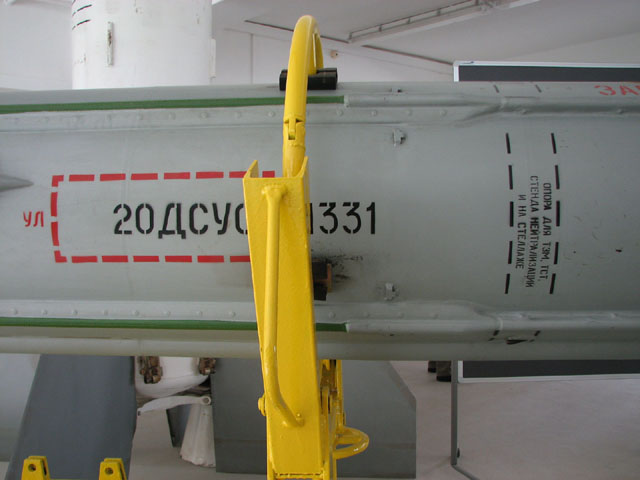

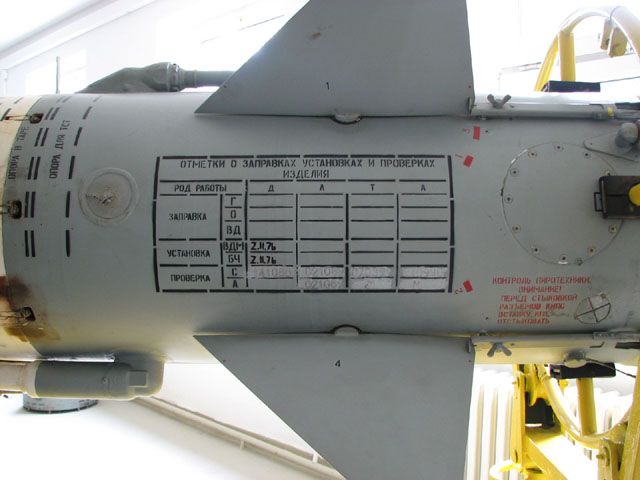

Letzte Gruppe:




Die Rakete mit DDR-Kennzeichen hat keine solche kleine Schrift, also ist einfacher. big grin
Tom Engelhardt

Überflieger


Moderator

Tom Engelhardt

Registriert seit: Sep 2000

Wohnort: In der Mitte Deutschlands

Verein: ARGOS/RAMOG/TRA L3

Beiträge: 1489

Status: Offline

Beitrag 132415 [Alter Beitrag19. November 2007 um 17:33]

[Melden] Profil von Tom Engelhardt anzeigen    Tom Engelhardt eine private Nachricht schicken   Besuche Tom Engelhardt's Homepage    Mehr Beiträge von Tom Engelhardt finden

Hi Adrian,

ich würde den Konus an der Unterstufe ankleben, die Oberstufe fliegt stabil trotzdem sie 12 Flossen hat - Du mußt sie eben nur sorgfältig fluchten wink.

Danke für die Bilder, ich habe schon einige Online-Archive durchgesucht, und Deine Bilder sind mit Abstand die besten!!!

Viele Grüße,

Tom

Andreas B.

Grand Master of Rocketry

Andreas B.

Registriert seit: Nov 2002

Wohnort: Freistaat Sachsen

Verein: AGM (P2,L2) TRA#9711

Beiträge: 4031

Status: Offline

Beitrag 132420 [Alter Beitrag19. November 2007 um 18:12]

[Melden] Profil von Andreas B. anzeigen    Andreas B. eine private Nachricht schicken   Besuche Andreas B.'s Homepage    Mehr Beiträge von Andreas B. finden

Hi Adrian,

klasse Bilder!
Ich wusste garnicht das es in Pinnow ein Raketenmuseum gibtroll eyes (sarcastic) !
Hast Du dazu eventuell auch einen Link?
Ein Besuch lohnt sich ja offenbarsmile !

Gruss Andreas

Nicht quatschen, machen ;-)!

http://www.megacluster.de
adrian

Epoxy-Meister

adrian

Registriert seit: Jan 2005

Wohnort: Edinburgh, UK

Verein:

Beiträge: 298

Status: Offline

Beitrag 132464 [Alter Beitrag20. November 2007 um 19:23]

[Melden] Profil von adrian anzeigen    adrian eine private Nachricht schicken   adrian besitzt keine Homepage    Mehr Beiträge von adrian finden

Zitat:
Original geschrieben von Tom Engelhardt
ich würde den Konus an der Unterstufe ankleben, die Oberstufe fliegt stabil trotzdem sie 12 Flossen hat - Du mußt sie eben nur sorgfältig fluchten wink.


Mit genug Gewicht in der Spitze wird die Oberstufe stabil fliegen mit oder ohne der Konus. wink Aber ich weiß nicht wo der Konus der echte Rakete war nachdem die Unterstufe weggefallen war... Ich werde wahrscheinlich den Konus an der Oberstufe kleben; am mindestens ist das richtig für die Rakete im Museum!

Zitat:
Danke für die Bilder, ich habe schon einige Online-Archive durchgesucht, und Deine Bilder sind mit Abstand die besten!!!

Wenn Du mir ein E-mail schickst, kann ich mit der Antwort bessere Bilder einschliessen - ich habe die gleiche Bilder in 1600x1200 Auflösung.
Zitat:
Original geschrieben von Andreas Block
Ich wusste garnicht das es in Pinnow ein Raketenmuseum gibtroll eyes (sarcastic) !
Hast Du dazu eventuell auch einen Link?
Ein Besuch lohnt sich ja offenbarsmile !


Leider habe ich keinen Link für den Museum selbst. Ich kann nur diesen finden:
http://www.unteres-odertal.de/modules.php?name=Content&pa=showpage&pid=46&page=25

Viel Glück! Als ich mit meinem Kusin diesen Museum suchte gab es gar keine Straßenschilder. Wir haben endlich die Industriegebiet gefunden; wir haben den Panzer gefunden, der im Bild auf diese Webseite steht; und das war eine falsche Gebäude. Mein Kusin fragte jemand, und danach haben wir den Museum gefunden.
Paul

SP-Schnüffler


Moderator

Paul

Registriert seit: Sep 2001

Wohnort: Lüdenscheid

Verein: LSV Lilienthal / TRA / Solaris

Beiträge: 901

Status: Offline

Beitrag 132590 [Alter Beitrag25. November 2007 um 11:58]

[Melden] Profil von Paul anzeigen    Paul eine private Nachricht schicken   Paul besitzt keine Homepage    Mehr Beiträge von Paul finden

Hallo,
gibt es welche Zeichnungen oder Baupläne von der Rakete (von dem Modell)?
@Tom - wie sieht das mit der Stabilität aus. Braucht das Modell viel Gewicht in der Spitze?
Sehr schönes Modell. Das wäre auch was für mich für die langen Wintermonate wink

Grüsse
Paul
Tom Engelhardt

Überflieger


Moderator

Tom Engelhardt

Registriert seit: Sep 2000

Wohnort: In der Mitte Deutschlands

Verein: ARGOS/RAMOG/TRA L3

Beiträge: 1489

Status: Offline

Beitrag 132602 [Alter Beitrag25. November 2007 um 15:18]

[Melden] Profil von Tom Engelhardt anzeigen    Tom Engelhardt eine private Nachricht schicken   Besuche Tom Engelhardt's Homepage    Mehr Beiträge von Tom Engelhardt finden

Zitat:
Original geschrieben von Paul

@Tom - wie sieht das mit der Stabilität aus. Braucht das Modell viel Gewicht in der Spitze?
Sehr schönes Modell. Das wäre auch was für mich für die langen Wintermonate wink
Grüsse
Paul




Hi Paul,

leider ja, ich mußte 50g mitnehmen - 16 Flossen fordern ihren Tribut wink.

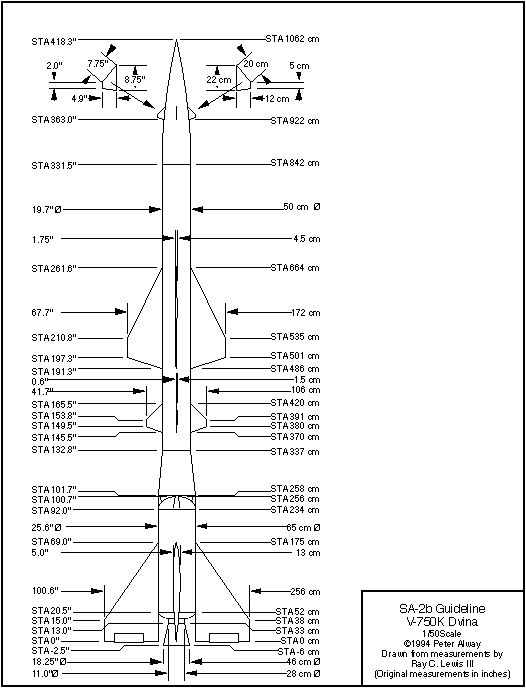

Ich habe dir mal eine maßstabsgetreue Zeichnung von P. Alway, die frei im Netz zirkuliert, mitangehängt, da kannst Du Dich maßstabsgetreu austoben big grin.

Viele Grüße,

Tom
