Den Bau einer Saturn IB hatte ich schon länger geplant, aber jetzt gehts endlich los.

Es wird eine im Maßstab 1:30,7.
Die krumme Zahl kommt zustande weil ich für die Tanks PML-Rohre nehmen will, das spart Arbeit.
Die Gesamthöhe wird fast 220 cm werden, Gewicht unbekannt, ich schätze aber mal wegen der vielen Details über 10 kg. Das Motorrohr ist ein 4"-Rohr, es passt also genug Schub hinein fg

Ich habe lange Zeit Details zusammen getragen, auch die kompletten Detailzeichnungen aus den USA habe ich jetzt, daraus habe ich ein CAD-Modell gemacht mit dem ich die Details zum Aufbau testen kann.

Die erste Stufe wird aus 4"-Rohr und 2,1"-Rohren als Tanks aufgebaut, die übrigen Teile aus GFK-Rohren. Mittig kommt eine 4"-Rohr als Verbinder und Elektroniksektion, mit 30 cm Länge ist da mehr als genug Platz für Elektronik.

Unterhalb der Kapsel wird ein weiterer Altimeter mitfliegen der kurz über dem Boden die Kapsel abstößt damit die Rettungsrakete am Turm bei der Landung nicht abknickt, diese kommt an einem eigenen kleinen Schirm zu Boden.

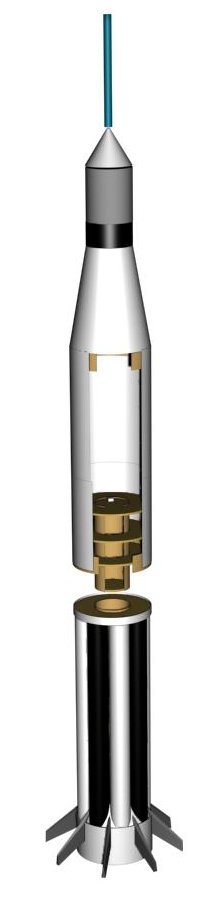

So, hier mal ein erstes Bild vom Plan.


Louis

Always keep the pointy side up!
MikeHB

Lounge-Control-Officer


Moderator

MikeHB

Registriert seit: Jun 2002

Wohnort: Bremen

Verein: AGM e.V.

Beiträge: 2563

Status: Offline

Beitrag 6931903 [Alter Beitrag22. Dezember 2008 um 17:09]

[Melden] Profil von MikeHB anzeigen    MikeHB eine private Nachricht schicken   MikeHB besitzt keine Homepage    Mehr Beiträge von MikeHB finden

WOW, da bin ich aber mal gespannt, sehr schönes Projekt, Louis! eek!

VG
Michael

"Clustern? Find' ich Clusse!"
(Von mir)
Lschreyer

Grand Master of Rocketry

Lschreyer

Registriert seit: Nov 2006

Wohnort: Zeven

Verein: AGM, L3

Beiträge: 2022

Status: Offline

Beitrag 6931910 [Alter Beitrag22. Dezember 2008 um 19:07]

[Melden] Profil von Lschreyer anzeigen    Lschreyer eine private Nachricht schicken   Lschreyer besitzt keine Homepage    Mehr Beiträge von Lschreyer finden

Jo, ich hoffe dass alles so klappt :-) Vor allem die Befestigung der Fins ist ein bisschen heikel, aber das wird schon gehen.

Heute habe ich erst mal meinen Ausdrehkopf umgebaut und ihn zum Kreisschneider gemacht, damit kann man bis zu 30 cm große Spanten aus Sperrholz schneiden. Der Kopf lässt sich auf 0,02 mm genau einstellen fg Wer weiss ob ichs noch brauchen werde..

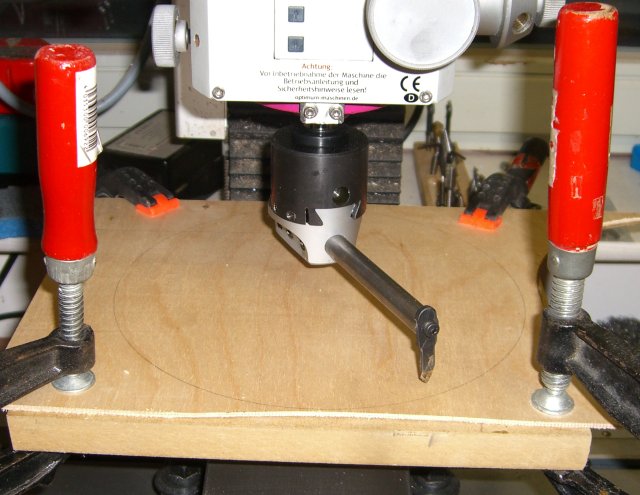

Hier der Schneider in Aktion:

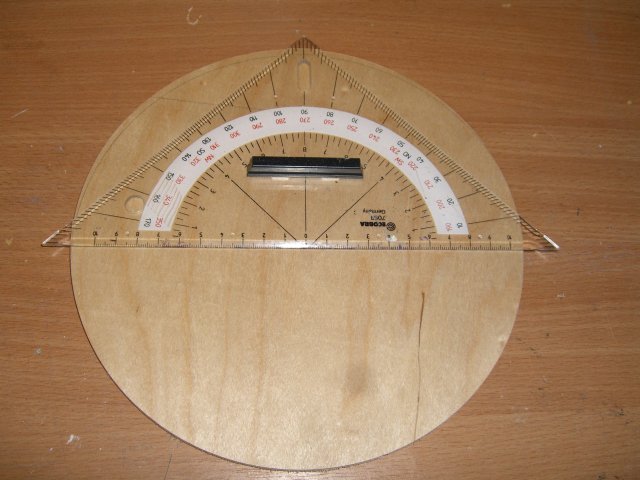

Und das kleine Resultat, ein SPant von 218 mm Durchmesser.


Louis

Always keep the pointy side up!
RalfB

Grand Master of Rocketry


Moderator

RalfB

Registriert seit: Apr 2004

Wohnort:

Verein: AGM, Tripoli L2

Beiträge: 2735

Status: Offline

Beitrag 6931920 [Alter Beitrag23. Dezember 2008 um 11:24]

[Melden] Profil von RalfB anzeigen    RalfB eine private Nachricht schicken   Besuche RalfB's Homepage    Mehr Beiträge von RalfB finden

Hallo Louis,

schickes Projekt. Wie hast Du die Klinge im Ausdrehkopf gegen verdrehen gesichert?

Gruß Ralf

#Don’t Look Up
Lschreyer

Grand Master of Rocketry

Lschreyer

Registriert seit: Nov 2006

Wohnort: Zeven

Verein: AGM, L3

Beiträge: 2022

Status: Offline

Beitrag 6931921 [Alter Beitrag23. Dezember 2008 um 13:46]

[Melden] Profil von Lschreyer anzeigen    Lschreyer eine private Nachricht schicken   Lschreyer besitzt keine Homepage    Mehr Beiträge von Lschreyer finden

Im Kopf steckt eine 12 mm Silberstahl-Welle, am Schneiden-Ende ist da ein Schlitz reingefräst, der hält das Messer. Das ganze dann gut festschrauben und los gehts.
Man muss bei der Größe nur sehen, dass man das Holz gut festmacht, sonst fliegts durch die Garage.

Louis

Always keep the pointy side up!
Andreas B.

Grand Master of Rocketry

Andreas B.

Registriert seit: Nov 2002

Wohnort: Freistaat Sachsen

Verein: AGM (P2,L2) TRA#9711

Beiträge: 5097

Status: Offline

Beitrag 6932901 [Alter Beitrag25. Dezember 2008 um 10:57]

[Melden] Profil von Andreas B. anzeigen    Andreas B. eine private Nachricht schicken   Besuche Andreas B.'s Homepage    Mehr Beiträge von Andreas B. finden

He Louis,

schönes Projektwink !

Hast du eventuell vor noch Zusatzflossen aus Plexiglas anzubringen?
Die Originalflossen alleine erscheinen mir etwas klein zur Stabilisierung...frown !?

Noch eine Frage, mit welcher Drehzahl betreibst du deinen Kreisschneider?
Bei mir "fransen" die unteren Kanten beim Durchbruch immer recht stark ausmad !?

Gruss Andreas

Nicht quatschen, machen ;-)!

http://www.megacluster.de
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 6932902 [Alter Beitrag25. Dezember 2008 um 12:35]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Zitat:
Bei mir "fransen" die unteren Kanten beim Durchbruch immer recht stark ausmad !?



Das Problem habe ich auch wenn ich Spanten auf der Drehmaschine mache. Da drehe ich mit ca. 700 upm und die hintere Kante franst aus. Das einzige was hilft ist etwas dahinter zu packen was die Holzfasern daran hindert nach hinten zu knicken. Ich nehme immer ein Brett mehr als och Spanten brauche und das hintere kommt dann weg.
Das ist wie mit dem Bohren. Da muss man ja auch ein Klötzchen hinter packen damit es nicht ausfranst.
Schafft man es sehr exakt zu arbeiten könnte man auch bei der Hälfte des Lochs die Scheibe umdrehen und von der anderen Seite den Rest ausschneiden. Dann hat man die Fransen in der Mitte.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


Lschreyer

Grand Master of Rocketry

Lschreyer

Registriert seit: Nov 2006

Wohnort: Zeven

Verein: AGM, L3

Beiträge: 2022

Status: Offline

Beitrag 6932903 [Alter Beitrag25. Dezember 2008 um 17:20]

[Melden] Profil von Lschreyer anzeigen    Lschreyer eine private Nachricht schicken   Lschreyer besitzt keine Homepage    Mehr Beiträge von Lschreyer finden

Genau, man mus etwas unterlegen, ich nehme dafür immer MDF-Bretter.
Wenn es fest angepresst wird klappt es gut, die Schneide muss aber auch scharf sein.

Ich schneide die je nach Größe mit unterschiedlicher U/min, so zwischen 300 und 700.
Kleinere auch schneller, aber da wird die Schneide schnell sehr heiß.

Zusatzfins wollte ich nicht nehmen, das sollte so gehen, zumindest sagt das Rocksim zu mir. Notfalls wird vorne schwerer gemacht, das Gewicht ist nicht sooo wichtig, ich habe ja ein 4" Motorrohr gelle ;-)

Louis

Always keep the pointy side up!
Lschreyer

Grand Master of Rocketry

Lschreyer

Registriert seit: Nov 2006

Wohnort: Zeven

Verein: AGM, L3

Beiträge: 2022

Status: Offline

Beitrag 6940016 [Alter Beitrag09. Januar 2009 um 09:37]

[Melden] Profil von Lschreyer anzeigen    Lschreyer eine private Nachricht schicken   Lschreyer besitzt keine Homepage    Mehr Beiträge von Lschreyer finden

Es hat sich mittlerweile herausgestellt, dass der Vogel wohl "etwas" schwerer wird, und daher im Bereich der L-M-Motoren liegen wird.
Was lag da näher als daraus ein L3-Projekt zu machen? Die Saturn wird also "etwas" stabiler gebaut und soll dann einmal als Level 3-Rakete mit einem M1297 fliegen, dann sieht die Flamme wenigstens auch Scale aus fg

Der weitere Baubericht landet daher im dafür zuständigen Forum:

http://www.eurocketry.org/forum/german/viewtopic.php?t=726

(Da Juerg den Flug abhnehmen muss ist es sinnvoller es gleich dort zu beschreiben, daher der Wechsel)

Louis

Always keep the pointy side up!
Lschreyer

Grand Master of Rocketry

Lschreyer

Registriert seit: Nov 2006

Wohnort: Zeven

Verein: AGM, L3

Beiträge: 2022

Status: Offline

Beitrag 7061917 [Alter Beitrag30. Juli 2009 um 21:13]

[Melden] Profil von Lschreyer anzeigen    Lschreyer eine private Nachricht schicken   Lschreyer besitzt keine Homepage    Mehr Beiträge von Lschreyer finden

Nur mal so als Update hier im Forum, das Projekt ist mittlerweile fast fertig, in letzter Zeit ging es schnell voran.
In den letzten Tagen wurden alle Teile lackiert, nachdem ich fast alle Details des originals angebaut hatte, und das waren eine Menge Details, man findet immer wieder etwas neues.
Heute habe ich die Decals geschnitten, und gleich aufgeklebt, die Saturn ist jetzt soweit, dass ich sie zusammenbauen kann, demnächst gibt es dann die ersten Ausstoßtests :-)

Ist imposant geworden, muss ich schon sagen, wenn man daneben steht ist man erst einmal sprachlos :-)



Louis

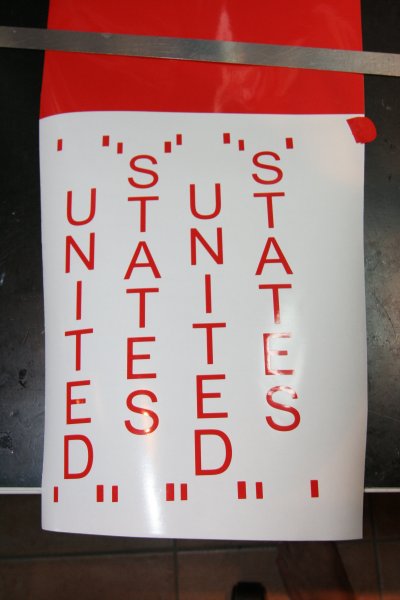

Hier einmal ein Teil der Decals, mit der CNC aus Folie geschnitten.

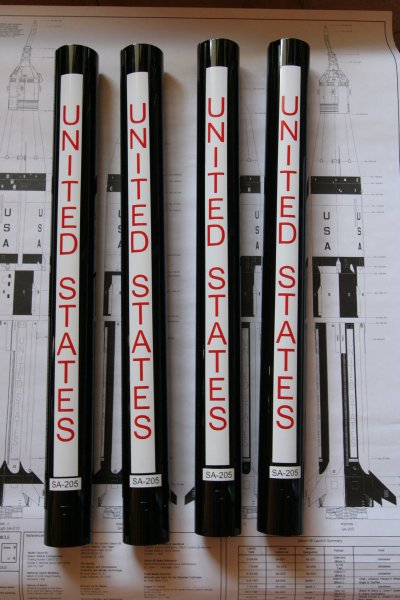

So siehts dann aufgeklebt aus:

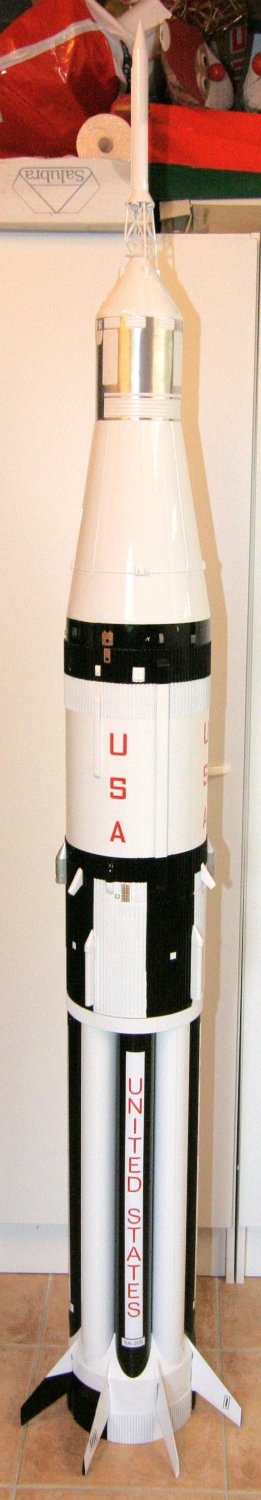

Und so sieht das ganze Raketchen dann aus:
