ich habe im letzten Jahr mal eine Rakete gebaut die ich hier mal gerne zeigen möchte.
Grundlage für das ganze waren einige Versandrollen aus Pappe in denen meine Kollegen und ich Werbekalender bekommen haben.
Da Holger zum RJD 2009 eine Kiste Zink Motoren gesponsert hat habe ich auch gleich die passende Motorhalterung gebaut.
Das ganze Material für die Rakete ist aus den Versandrollen, die Motorhalterung ist aus einer Pappröhre aus dem Supermarkt für die Obsttüten, die Finnen sind aus 4mm Pappelsperrholz und die Spitze aus Styrodur mit GFK.

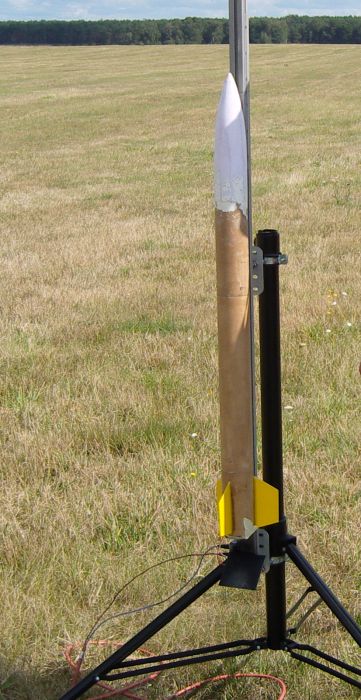

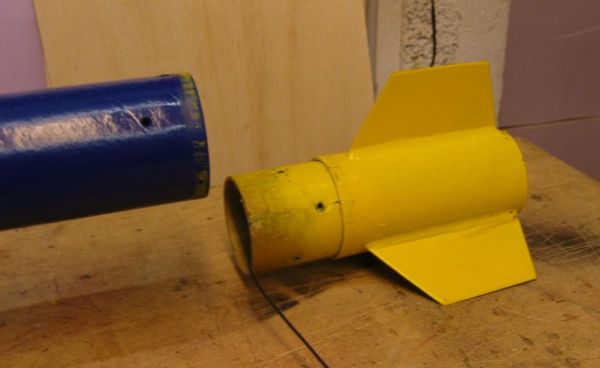

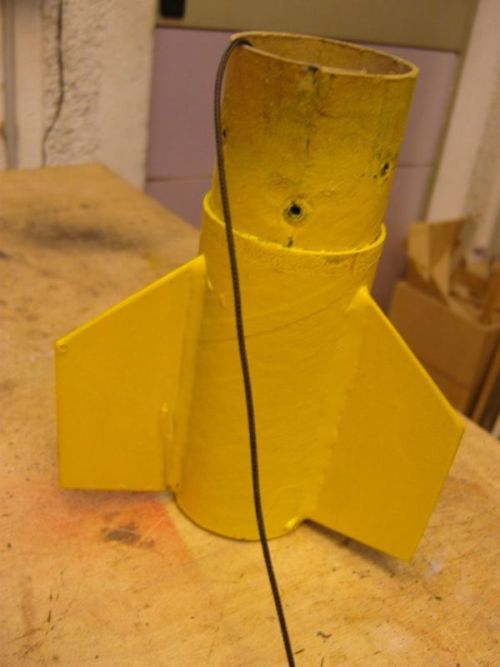

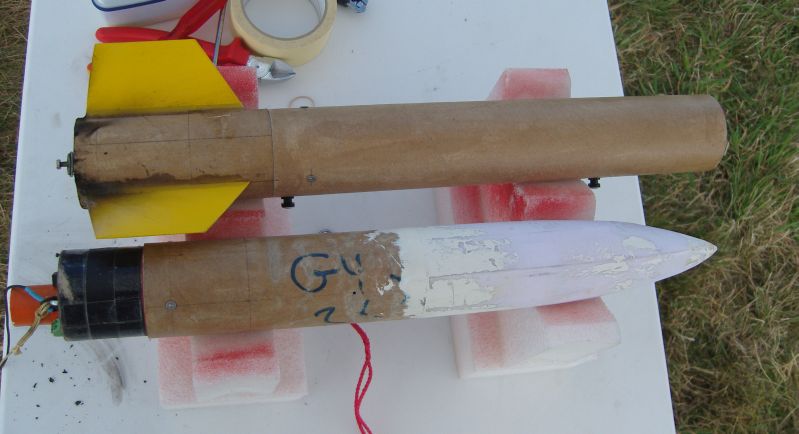

Hier ein Bild von Heck nach dem ersten Flug und dann nach dem Abschleifen und lackieren.

Der Aufbau
Die ganze Rakete besteht nur aus 4 Teilen,

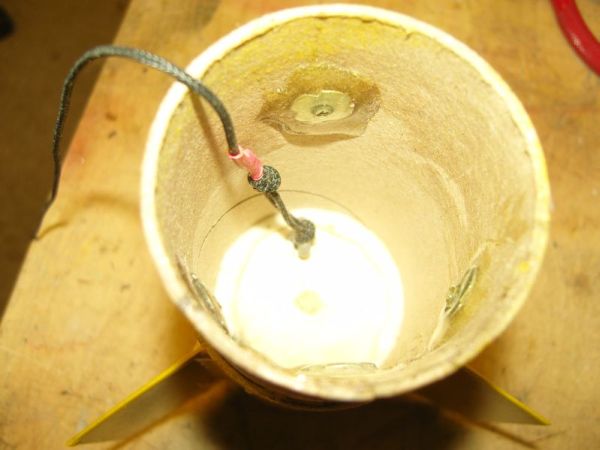

das Heck mit den 3 TTW montierten Finne, die Finnen sitzen zwischen den Motorrohren. Diese sind wiederrum stumpf gegen den Spant im Heck geklebt dann noch einen Kuppler von oben gegen den Spant geklebt und fertig.







Die Mitte ist nur ein Stück gerades Rohr.

Die Spitze wurde aus Styrodur gedrechselt dann mit einer Lage Glas belegt, in das vordere E-Bay Rohr geklebt und dann gespachtelt und geschliffen.

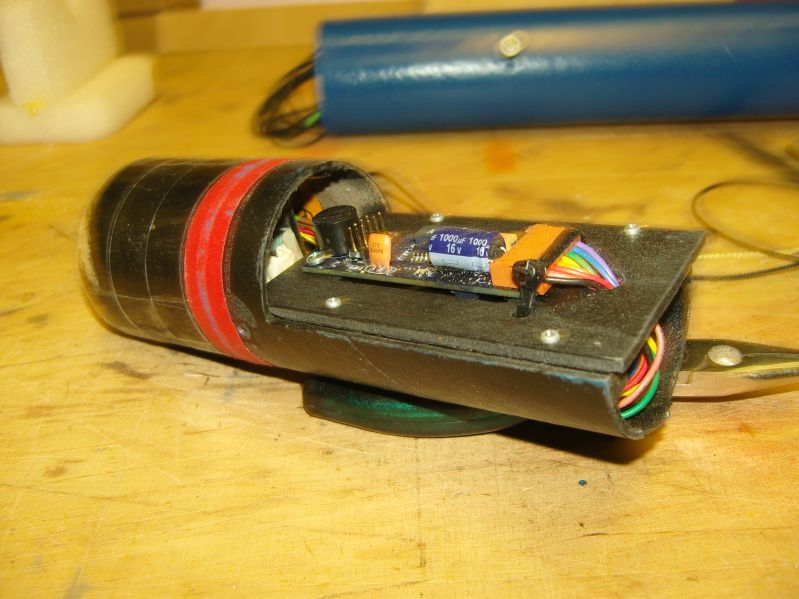

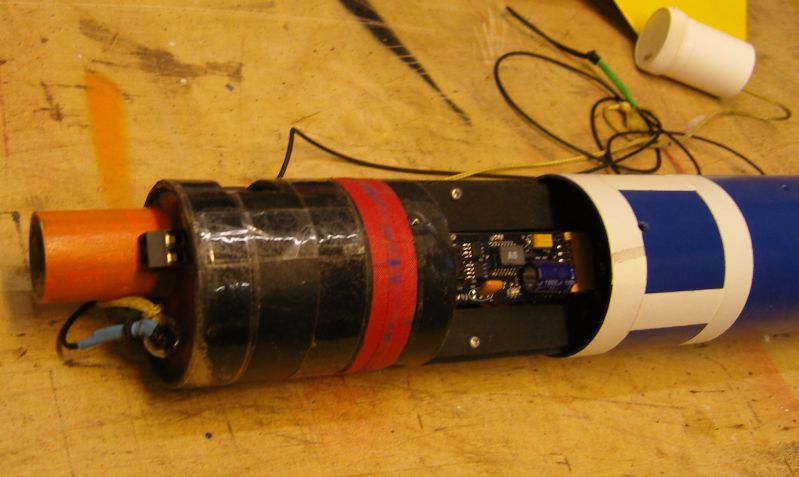

Die E-Bay besteht auch wieder aus dem gleiche Papprohr. Dies habe ich als Kuppler ausgeführt und im vorderen Teil der Länge nach geteilt. Hier habe ich dann auf einem Brettchen den Altimax Mini verbaut ebenfalls die Batterie und den Schalter. Das Ganze wird dann bis zu dem roten Klebeband, das zur Abdichtung dient, in das Spitzenrohr geschoben und verschraubt.

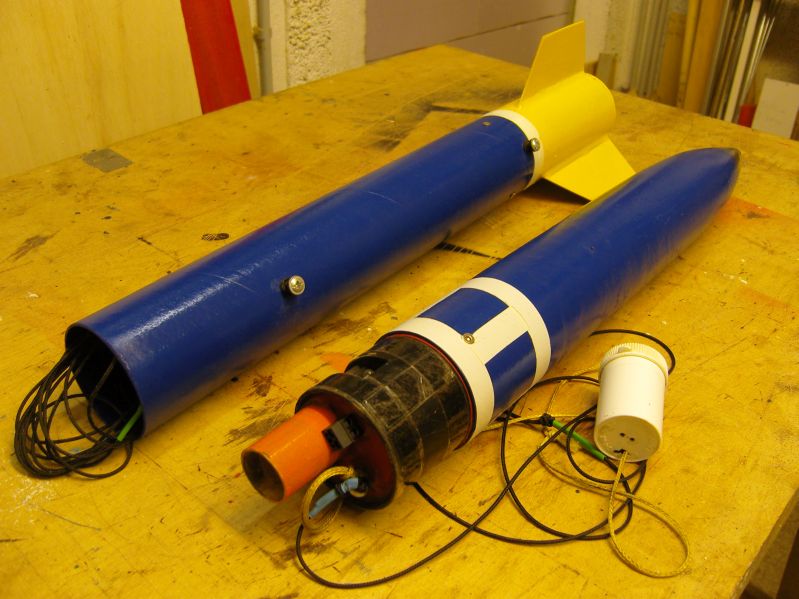

Hier sieht man die komplette Rakete, die beiden Leinen werden mit dem Fallschirm zusammengefasst. Die Dose ist die Backup Ladung die ich einfach mit in das Rohr schiebe und den Zünder an eine Klemme anschließe.

Die ganze Rakete habe ich mit Clou Schnellschliffgrund gestrichen, kurz über geschliffen und dann mit Baumarkt Sprühfarbe lackiert. Dann noch ein paar Streifen Klebeband und fertig ist die „low budget rocket“. Das Ergebniss ist gar nicht so schlecht die Oberfläche ist glatt aber man sieht eben doch noch die Wickellagen der Pappe.

Da ich am Anfang nicht genau wusste wie schwer die Teile werden würden habe ich erst mal grob die Daten in Rock Sim eingegeben und so ungefähr die Fläche der Finnen bestimmt. Dann habe ich Heck und die E-bay Spitze gebaut wieder gewogen und dann das Rohr in der Mitte passend abgelängt.

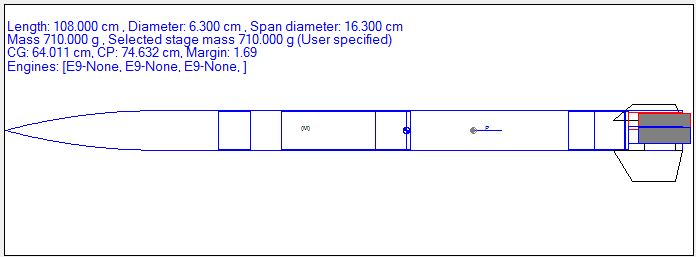

Hier die Daten der Rakete.



Gezündet werden die drei Zink mit SP auf Klebeband und schieben das Ganze auf ca 240m hoch.

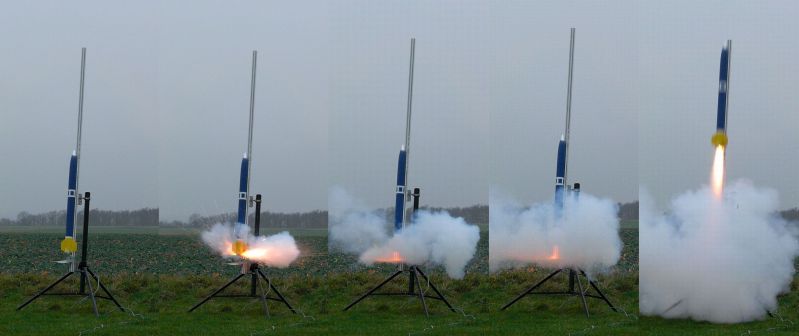

Hier mal eine schöne Startsequenz.

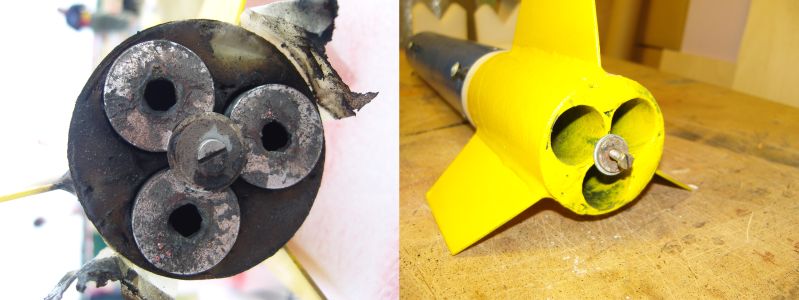

Genau auf diesem Flug, es war der Fünfte, hat es die Motore nach hinten herausgeschossen, ich habe die hier die Kräfe unterschätzt die die Zink Motore noch nach oben abgeben. Mittlerweile habe ich die zentrale Schraube durch 3 Schrauben am Umfang ersetzt so das jetzt jeder Motor von 2 Schrauben gehalten wird.
