Beitrag 111318 , optimale Düse [Alter Beitrag11. Januar 2007 um 09:19]

[Melden] Profil von Bäckchen anzeigen    Bäckchen eine private Nachricht schicken   Besuche Bäckchen's Homepage    Mehr Beiträge von Bäckchen finden

Hallo Scorpion,
warum denn gleich mit Kanonen auf Waras (Spatzen) schießen ? Mein Vorschlag wäre das wir einem der nächsten Flugtage einfach mal versuchen einige Fotos vom Start einer WaRa hinzubekommen mit dem Ziel die optimale Form der Düse zu bestimmen bzw. das ganze dann nochmal mit Additiven wie Spülmittel etc.
Da ich aber keine Ahnung vom fotografieren habe müßte man sich überlegen wie man startende Rakete zuverlässig und reprodizierbar auf ein Bild bekommt.
Gruß
Andreas

In Wirklichkeit ist die Realität ganz anders !?
Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 111321 [Alter Beitrag11. Januar 2007 um 09:35]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden

@Bäckchen: Weil es die Möglichkeiten gibt wink Klar es ist etwas übertrieben auf den ersten Blick, aber wenn sich da etwas ergibt hat man echte Werte und kann eventuell sogar etwas über "Tuningmöglichkeiten" und deren genauen Auswirkungen sagen.
Mit dem Fotografieren sollte man auch mal nachgehen. Ich glaube die guten Spiegelreflexkameras haben sowas wie Serienbildfunktion, nur die Frequenz weiß ich jetzt nicht so genau.
Habe hier noch was gefunden. Könnte helfen.
Das Problem von normalen Digitalkameras ist ja die Verzögerungszeit und die langsamen menschlichen Reflexe. Die Viedeos die man so macht haben gerade mal 30 f/s und dann ist das "Ziel" meistens auch noch unscharf.
Ich würde sagen um Fotos zu machen braucht man ne gescheite Triggerung oder eine Serienbildfunktion. Videos sind für Analysen einfach zu langsam, bzw. zu schlecht.


Gruß
Scorpion_XIII

t(h)rust in GARDENA
Highflyer

PU-Meister

Highflyer

Registriert seit: Feb 2004

Wohnort: Wuppertal

Verein:

Beiträge: 442

Status: Offline

Beitrag 111361 [Alter Beitrag11. Januar 2007 um 16:51]

[Melden] Profil von Highflyer anzeigen    Highflyer eine private Nachricht schicken   Highflyer besitzt keine Homepage    Mehr Beiträge von Highflyer finden

Ich habe zwar nicht viel Zeit, würde mich aber daran bei ernsthaftem Interesse von weiteren Forenmitgliedern gerne etwas beteiligen. Ich denke da passt auch der Wasserraketenprüfstand von FalkE sehr gut zu. Meine DSLR hat "nur" 2,5 Bilder pro Sekunde. leider bekomme ich damit nicht jeden Start voll aufs Bild (Ich verwende allerdings nur Cabletie-Launcer mit vollem Durchmesser)
Viele Grüße
Hendrik

Geändert von Highflyer am 11. Januar 2007 um 16:54

wolke

PU-Meister

wolke

Registriert seit: Okt 2006

Wohnort: Hannover

Verein: Cumulus

Beiträge: 473

Status: Offline

Beitrag 111378 [Alter Beitrag11. Januar 2007 um 19:11]

[Melden] Profil von wolke anzeigen    wolke eine private Nachricht schicken   Besuche wolke's Homepage    Mehr Beiträge von wolke finden

Hi Scorpion!

Das hört sich ja interessant an, was Du da vorhast!
Ich würde mich gerne daran beteiligen!

Zum Problem Fotographie der Startphase: Du könntest die Kamera ja mit der Reißleine/ Kupplung verbinden.
Dann wäre zumindest die Verzögerung durch die menschliche Reaktionszeit kein Problem mehr...

viele Grüße, wolke

P.S.: Wieso spritzt es eigentlich so heftig auf deinem Avater?? smile

Geändert von wolke am 11. Januar 2007 um 19:13


Je mehr Käse, desto mehr Löcher.
Je mehr Löcher, desto weniger Käse.
Also: Je mehr Käse, desto weniger Käse.
Highflyer

PU-Meister

Highflyer

Registriert seit: Feb 2004

Wohnort: Wuppertal

Verein:

Beiträge: 442

Status: Offline

Beitrag 111381 [Alter Beitrag11. Januar 2007 um 19:30]

[Melden] Profil von Highflyer anzeigen    Highflyer eine private Nachricht schicken   Highflyer besitzt keine Homepage    Mehr Beiträge von Highflyer finden

Mit der Auslösung mache ich es immer folgendermaßen:
Mein Bruder zieht die Reißleine bei der Rampe und ich drücke den Aulöser meiner Cam schon lange vorher.

Wgn Scorpions Bild: So sieht es meistens aus, wenn man einen vollen Düsen-durchmesser nimmt und der Strahl dann auf eine Launchtube spritzt.

Viele Grüße

Hendrik
Scorpion_XIII

Poseidon

Scorpion_XIII

Registriert seit: Jun 2005

Wohnort:

Verein:

Beiträge: 1154

Status: Offline

Beitrag 111382 [Alter Beitrag11. Januar 2007 um 19:30]

[Melden] Profil von Scorpion_XIII anzeigen    Scorpion_XIII eine private Nachricht schicken   Besuche Scorpion_XIII's Homepage    Mehr Beiträge von Scorpion_XIII finden

(Offtopic)
Die Rak auf meinem Avatar hat 7l Volumen, ist 2m groß und wiegt 1,2 kg.
Im Bild versuchen gerade ca 2,5l mit 10bar durch eine 15mm Düse zu entweichen. Ich hatte die Lauchtube bei diesem Start vergessen angry Jetzt habe ich eine ordentliche Chekliste wink
Der Strahl wird am Boden "reflektiert" und bildet diesen "Wassertrichter" big grin Mit Launchtube sieht das mit weniger gespritze aus cool
(/Offtopic)

Zum Thema:
Der physikalische und analytisch, rechnerische Ansatz des Schubverlaufes und des Temperaturverlaufes ist z.B. ein Thema, dass man online diskutieren kann. Theorie entwickeln, rechnerisches Modell aufstellen. Dann praktisch seine Theorie testen und nachher beides vergleichen, analysiern.
Der praktische Teil ist ja nur ein Teil, und dürfte innerhalb von einigen Tagen gemacht sein. Das wichtige ist die gewissenhafte Vor- und Nachbereitung der Versuchsreihe.

Toll, dass das Thema Interesse weckt smile

Gruß
Scorpion_XIII

t(h)rust in GARDENA
Bäckchen

rauchender Poseidon

Bäckchen

Registriert seit: Jun 2004

Wohnort: Nähe NE

Verein:

Beiträge: 2527

Status: Offline

Beitrag 111391 [Alter Beitrag11. Januar 2007 um 20:41]

[Melden] Profil von Bäckchen anzeigen    Bäckchen eine private Nachricht schicken   Besuche Bäckchen's Homepage    Mehr Beiträge von Bäckchen finden

Hallo Scorpion,
natürlich ist es sehr viel interessanter und bestimmt auch aufschlußreicher das ganze mit einer High Speed Camera aufzunehmen.
Mein Ansatz ist sehr viel simpler, einfach einen Bildausschnitt immer wieder gleich hinzubekommen z.B. mit dem Selbstauslöser einer Digitalkamera der über eine Reisleine o.Ä. getriggert wird.

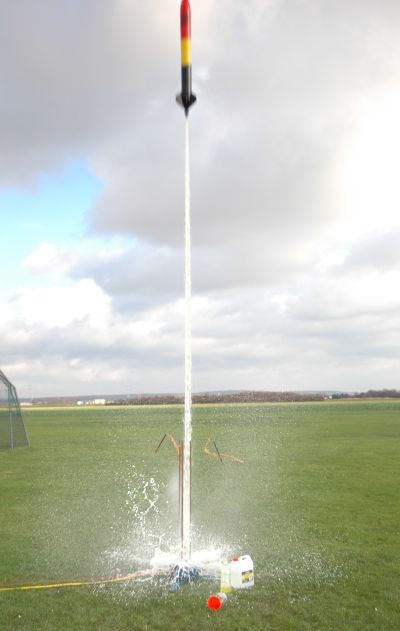

Robby hat das ja auch schon einmal geschaft allerdings manuell smile
Vielleicht kann uns ja ein Profi mal einen Tip geben ?

Gruß
Andreas

In Wirklichkeit ist die Realität ganz anders !?
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 111393 [Alter Beitrag11. Januar 2007 um 20:53]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

bin kein Profi habe aber auch jede Menge doofe Ideen fg
Es gibt für die Canon EOS Serie einen elektrischen Kabelauslöser. Da wird im Prinzip nur ein Schalter geschlossen. Evtl. gibt es das auch für andere Kameras. Das weiß ich allerdings nicht. Jetzt kann man diesen Kontakt von einer Lichtschranke auslösen lassen. Diese kann man an einer Rail an der Rampe montieren. Ich habe hier noch eine Reflektionslichtschranke die auf ca. 20cm Entfernung eine reflektierende Fläche braucht. Hände und so gehen auch. Müßte man testen. Man kann das also so auslösen.
Der Boris hat früher mal Aufnahmen gemacht, wie eine Gewehrkugel in einem Apfel einschlägt. Er kann euch da sicherlich weiter helfen.
Noch was zu dem Thema der High Speed Kameras. Ich habe mal ganz doof danach gegoogled. Die rsten Links die da kommen sind Firmen die so einen Service anbieten. Ich würde die da mal fragen. Eine hat sogar ein Beispielfilm einer Modellrakete gehabt. Das war ein kleiner Treibsatz, sah sehr langweilig aus.
Ich denke wenn man denen das erzählt, und evtl. noch mit einem Jugendforscht Projekt kommt, dann sind die da sehr offen für. Ist nicht alltäglich und sicherlich für die als Werbefilm zu gebrauchen. Man sollte denen dann so weit es geht entgegen kommen was Ort und Zeit angeht und evtl mehr als nur eine Rakete vorweisen.

Gruß

Neil

Die Erde ist eine Scheibe. Egal in welche Richtung sich die Menschheit bewegt, sie geht immer auf einen Abgrund zu.


FabianH

Grand Master of Rocketry


Supervisor

FabianH

Registriert seit: Okt 2003

Wohnort: Gevelsberg

Verein: Ramog, Solaris-RMB, FAR

Beiträge: 4123

Status: Offline

Beitrag 111396 [Alter Beitrag11. Januar 2007 um 21:41]

[Melden] Profil von FabianH anzeigen    FabianH eine private Nachricht schicken   Besuche FabianH's Homepage    Mehr Beiträge von FabianH finden

Für Einzelbilder kann ich auch analoge Spiegelreflex-Kameras empfehlen, die lösen sofort aus, und die etwas älteren haben auch alle noch einen Anschluß für einen elektrischen Kontakt.

Mfg Fabian
Oliver Arend

Administrator


Administrator

Oliver Arend

Registriert seit: Aug 2000

Wohnort: Great Falls, VA, USA

Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR

Beiträge: 8351

Status: Offline

Beitrag 111431 [Alter Beitrag12. Januar 2007 um 18:18]

[Melden] Profil von Oliver Arend anzeigen    Oliver Arend eine private Nachricht schicken   Oliver Arend besitzt keine Homepage    Mehr Beiträge von Oliver Arend finden

Die digitalen Spiegelreflex lösen auch sofort aus und sollten zumindest eine Infrarot-Fernbedienungs-Schnittstelle haben.

Oliver
